申请日2013.11.22
公开(公告)日2014.07.23
IPC分类号C02F11/00; C02F103/10; F23G7/00; C02F11/12
摘要
可移动钻井污泥处理装置，包括污泥抽吸设备、固液分离设备、污水混凝沉降设备、油水分离设备、过滤设备、污泥焚烧设备、污泥传输设备、干燥设备和动力设备，上述所有设备均安装在可移动撬上构成一个有机整体;抽吸起来的污泥经固液分离设备其中液体进入污水混凝沉降设备中进行混凝沉降除杂，沉降下来的絮凝物杂质与固液分离过程的固体产物送入干燥设备中干燥再进入焚烧处理，经过沉降除杂的污水进入油水分离设备中进一步分离成污油和较洁净的水，其中污油送入焚烧设备中焚烧处理，较洁净的水则送入过滤设备中经过三级过滤后生成符合国家二级排放标准的污水，可直接外排或用于灌溉，具有效率高、成本低、安全可靠等一系列优点。
权利要求书
1.可移动钻井污泥处理装置，其特征在于，包括污泥抽吸设备(1)、固液分离设备(2)、污水混凝沉降设备(3)、油水分离设备(4)、过滤设备(5)、污泥焚烧设备(6)、污泥传输设备(7)、干燥设备(8)和动力设备(9);
所述的污泥抽吸设备(1)由格栅式的抽吸篮(10)、止回阀(11)、抽吸管(12)、自吸式污泥抽吸泵(13)、截止阀(14)和压力表(15)组成，抽吸篮(10)直接放置于污泥池中，抽吸篮(10)后端连接止回阀(11)一端，止回阀(11)另一端与抽吸管(12)前端连接，抽吸管(12)末端连接自吸式污泥抽吸泵(13)的进口，自吸式污泥抽吸泵(13)出口装有截止阀(14)，压力表(15)装于自吸式污泥抽吸泵(13)出口与截止阀(14)之间的管道上;
所述的固液分离设备(2)由钻井污泥处理用固液分离水力旋流器构成，旋流器直立安装于可移动撬(15)上，固液分离设备(2)的固体入口连通截止阀(14)，固液分离设备(2)的溢流出口与污水混凝沉降设备(3)的入口相连通，固液分离设备(2)底部固态底流出口与污泥传输设备(7)的进口相连通;污水混凝沉降设备(3)与污泥传输设备(7)的出口均与干燥设备(8)的入口相连通;干燥设备(8)的出口与污泥焚烧设备(6)相连通，污泥焚烧设备(6)的烟气出口与干燥设备(8)相连通;污水混凝沉降设备(3)与干燥设备(8)的出口均与油水分离设备(4)相连通，油水分离设备(4)下部与过滤设备(5)相连通;动力设备(9)分别与污泥焚烧设备(6)和自吸式污泥抽吸泵(13)相连提供动力。
2.根据权利要求1所述的可移动钻井污泥处理装置，其特征在于，所述的污水混凝沉降设备(3)由聚结斜板沉降罐构成。
3.根据权利要求1所述的可移动钻井污泥处理装置，其特征在于，所述的 油水分离设备(4)由油水分离水力旋流器构成。
4.根据权利要求1所述的可移动钻井污泥处理装置，其特征在于，所述的污泥焚烧设备(6)和污泥传输设备(7)分别由小型立式钻井污泥无害化焚烧炉和螺旋输送器组成。
5.根据权利要求1所述的可移动钻井污泥处理装置，其特征在于，所述的动力设备(9)由三相柴油发电机和附属油箱组成，给污泥抽吸泵(13)和污泥焚烧设备(6)供电，同时给污泥焚烧设备(6)提供燃料油。
说明书
可移动钻井污泥处理装置
技术领域
本实用新型涉及一种污泥处理装置，特别涉及可移动钻井污泥处理装置。
背景技术
石油钻井过程是一个无固定场所，在不同井场间不断移动的过程。钻井作 业完成后，井场存留有大量的钻井污泥。这些污泥全部排放积存于无任何防渗 漏措施的土质污油池内，无法及时进行处理，长期搁置后逐渐形成污水与泥土 混合的复杂体系，这使得含油污水中的有害成分复杂化，最终形成一种由粘土、 加重材料、各种化学处理剂、污水、污油及钻屑等组成的多相悬浮性的混合物。 现有的污泥处理方式主要是通过污泥运输车将钻井污泥运送到专门的污泥处理 站内，向污泥中加入试剂通过化学方法对其进行固化，然后再填埋。这种方法 对污泥进行处理的同时加入的化学试剂又有可能成为新的污染源，使问题处理 变得更为复杂。而且由于石油钻井的野外作业特征，井场分散、偏远，处理成 本极高，同时带来处理过的污泥的集中堆放问题，不利于油田的长远发展，因 而有必要实用新型一种撬装的移动式钻井污泥处理装置在钻井现场对污泥进行 处理，就地填埋。
发明内容
针对油田现场实际，本实用新型的目的在于提出了一种可移动钻井污泥处 理装置，对油田钻井污泥进行有效的处理，以达到钻井污泥中排放水达到国家 二级排放标准，干化焚烧后的固态物质可以直接填埋的目标;本装置主要由污 泥抽吸系统、固液分离系统、干化焚烧系统、混凝沉降系统、油水分离系统、 过滤净化系统以及动力系统等七大部分组成，整个装置装于撬上，可由卡车拖 运辗转于不同井场之间对钻井污泥进行处理操作，弥补了现有固定式污泥处理 装置体积大、效率低，污泥运转困难的不足，在井场就地处理钻井污泥，具有 效率高、成本低、安全可靠等一系列优点，同时还可改善井场环境，为后续的 采油工作提供更好的工作空间。
为了达到上述目的，本实用新型的技术方案为：

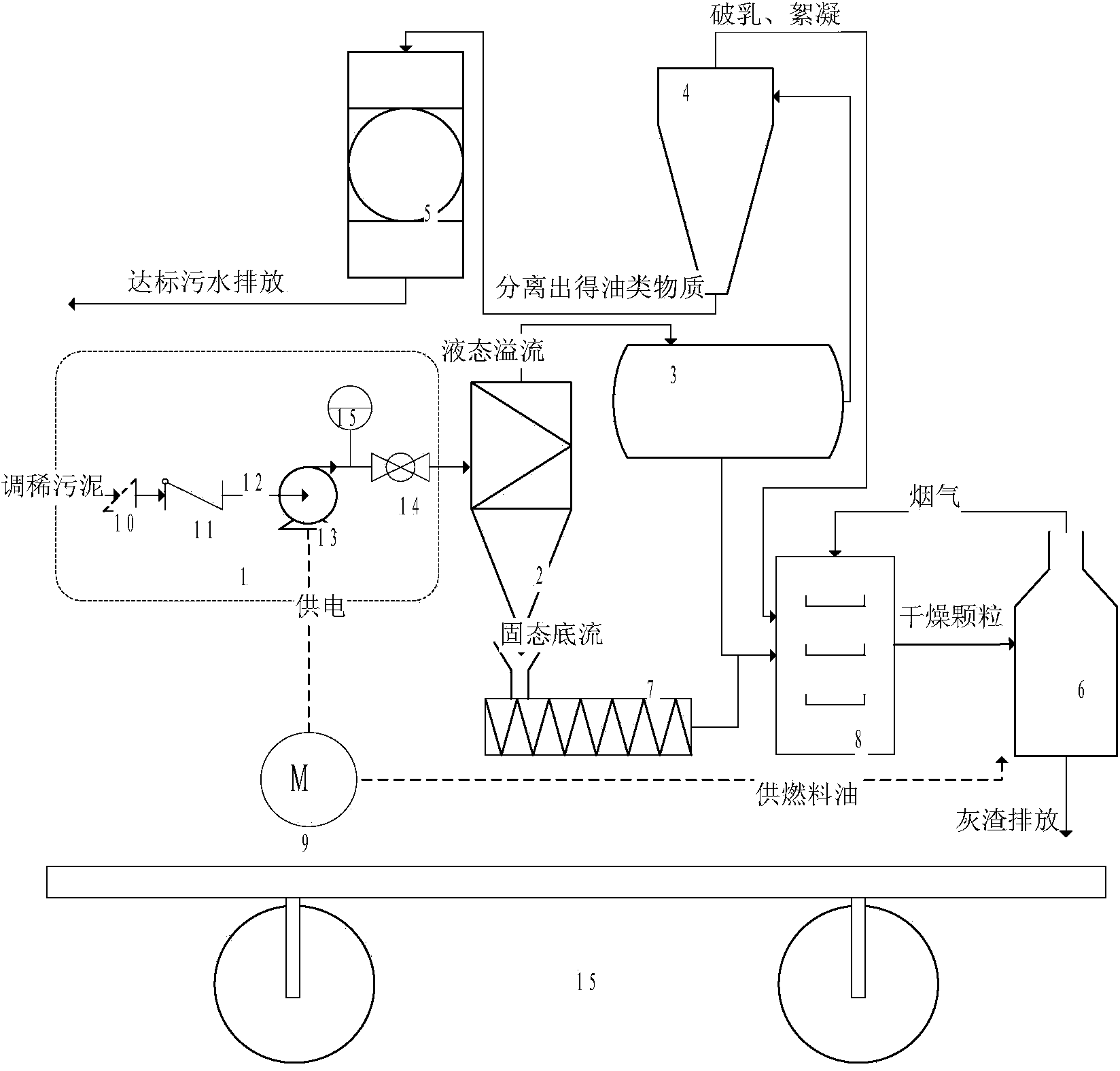

可移动钻井污泥处理装置，包括污泥抽吸设备1、固液分离设备2、污水混 凝沉降设备3、油水分离设备4、过滤设备5、污泥焚烧设备6、污泥传输设备7、 干燥设备8和动力设备9，上述所有设备均安装在可移动撬15上构成一个有机 整体;
所述的污泥抽吸设备1由格栅式的抽吸篮10、止回阀11、抽吸管12、自吸 式污泥抽吸泵13、截止阀14和压力表15组成，抽吸篮10直接放置于污泥池中， 抽吸篮10后端连接止回阀11一端，止回阀11另一端与抽吸管12前端连接， 抽吸管12末端连接自吸式污泥抽吸泵13的进口，自吸式污泥抽吸泵13出口装 有截止阀14，压力表15装于自吸式污泥抽吸泵13出口与截止阀14之间的管道 上;
所述的固液分离设备2由钻井污泥处理用固液分离水力旋流器构成，旋流 器直立安装于可移动撬15上，固液分离设备2的固体入口连通截止阀14，固液 分离设备2的溢流出口与污水混凝沉降设备3的入口相连通，固液分离设备2 底部固态底流出口与污泥传输设备7的进口相连通;污水混凝沉降设备3与污 泥传输设备7的出口均与干燥设备8的入口相连通;干燥设备8的出口与污泥 焚烧设备6相连通，污泥焚烧设备6的烟气出口与干燥设备8相连通;污水混 凝沉降设备3与干燥设备8的出口均与油水分离设备4相连通，油水分离设备4 下部与过滤设备5相连通;动力设备9分别与污泥焚烧设备6和自吸式污泥抽 吸泵13相连提供动力。
所述的污水混凝沉降设备3由聚结斜板沉降罐构成。
所述的油水分离设备4由油水分离水力旋流器构成。
所述的污泥焚烧设备6和污泥传输设备7分别由小型立式钻井污泥无害化 焚烧炉和螺旋输送器组成。
所述的动力设备9由三相柴油发电机和附属油箱组成。
上述所有设备安装在同一块可移动撬15上，构成一个可移动的撬装整体。
工作时，根据需要进行调稀处理后的钻井污泥经过抽吸篮、止回阀、抽次 管被被抽吸泵吸起，并以一定的速度泵送到作为固液分离设备的钻井污泥处理 用固液分离水力旋流器中利用初速产生的离心力进行初步的固液分离，其中以 固相为主的较稠的污泥通过旋流器底流口排放到螺旋推进器的入口;而以液相 物质为主的油、水等则通过固液分离水力旋流器的溢流口流到沉降罐中进行沉 降处理，为增强沉降效果采用了聚结斜板结构和添加絮凝剂等措施，经沉降后 的较细颗粒等絮状物同样引到螺旋输送器的入口，与较稠的污泥一起边初步脱 水边输送到污泥焚烧炉中进行处理;小型立式焚烧炉的污泥入口设于顶部，燃 烧器装于焚烧炉的底部，工作时污泥由焚烧炉顶部进入炉内，与底部燃烧器喷 出的燃料燃烧形成的烟气形成逆向流动，污泥边下落边被加热最终实现污泥中 可燃物的完全燃烧形成CO2和H2O等对环境无害的物质;为减缓污泥的掉落速度， 延长反应时间，在炉膛内设有交错布置的栅板，这样污泥边掉落边与栅板碰撞、 减速、破碎，可以达到良好的燃烧效果。
本实用新型的有益效果是，可以将装置运送到不同的井场进行钻井污泥无害 化现场处理，处理过后的洁净沙土就地填埋或铺垫井场地面，改善井场环境。
