申请日2020.06.10
公开（公告）日2021.02.12
IPC分类号C02F9/04; C02F1/24
摘要
本实用新型涉及一种多层次高浓度污水处理气浮单元，包括池体和快慢混槽，池体两侧为接触室，接触室中设置释放器，释放器连接溶气系统，接触室一侧连通分离室，分离室底部通过清水收集系统连通清水槽；快慢混槽中设置第一快慢混槽，第一快慢混槽连通第二快慢混槽，第二快慢混槽连通第三快慢混槽，第三快慢混槽连通第四快慢混槽；第二快慢混槽、第三快慢混槽、第四快慢混槽内设置有搅拌装置。本实用新型，结构简单，有效减少分离长度，使分离区后端有充足溶气水，提高出水水质；成倍提高单台气浮处理水量；可分开运输；可预沉淀。
权利要求书

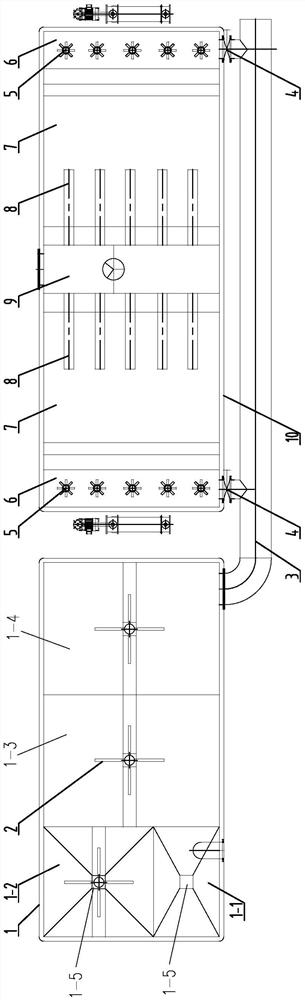

1.一种多层次高浓度污水处理气浮单元，其特征在于：所述单元包括池体（10）和快慢混槽（1），所述池体（10）两侧为接触室（6），所述接触室（6）中设置释放器（5），所述释放器（5）连接溶气系统，所述接触室（6）一侧连通分离室（7），所述分离室（7）底部通过清水收集系统连通清水槽（9）；所述快慢混槽（1）中设置第一快慢混槽（1-1），所述第一快慢混槽（1-1）连通第二快慢混槽（1-2），所述第二快慢混槽（1-2）连通第三快慢混槽（1-3），所述第三快慢混槽（1-3）连通第四快慢混槽（1-4）；所述 第二快慢混槽（1-2）、第三快慢混槽（1-3）、第四快慢混槽（1-4）内设置有搅拌装置（2），所述搅拌装置（2）包括搅拌支架，所述搅拌支架上安装减速机，所述减速机通过联轴器连接搅拌轴，所述搅拌轴上安装搅拌桨叶；所述第一快慢混槽（1-1）、第二快慢混槽（1-2）底部安装排泥斗（1-5），所述第一快慢混槽（1-1）一侧开有污水进口，所述第四快慢混槽（1-4）一侧开有预处理污水出口，所述预处理污水出口通过污水管道（3）分别连通所述接触室（6）。
2.如权利要求1所述的多层次高浓度污水处理气浮单元，其特征在于：所述污水管道（3）中安装阀门（4）。
3.如权利要求1所述的多层次高浓度污水处理气浮单元，其特征在于：所述第一快慢混槽（1-1）、第二快慢混槽（1-2）、第三快慢混槽（1-3）、第四快慢混槽（1-4）之间通过隔板隔开，所述隔板的高度控制在液位高度的80%-85%。
4.如权利要求1所述的多层次高浓度污水处理气浮单元，其特征在于：所述清水收集系统为清水收集管（8）；所述清水收集管（8）的内表面上开设有螺旋筋条（8-1），所述清水收集管（8）的外表面粘贴有隔音层（8-2），所述隔音层（8-2）外表面设置有减震层（8-3）。
5.如权利要求4所述的多层次高浓度污水处理气浮单元，其特征在于：所述螺旋筋条（8-1）为硬塑料材料制成。
6.如权利要求4所述的多层次高浓度污水处理气浮单元，其特征在于：所述隔音层（8-2）内部填充梯度吸音棉。
7.如权利要求4所述的多层次高浓度污水处理气浮单元，其特征在于：所述减震层（8-3）是由多组环状的合成橡胶组成。
说明书
一种多层次高浓度污水处理气浮单元
技术领域
本实用新型属于污水处理技术领域，涉及多层次高浓度污水处理气浮单元。
背景技术
在给排水工艺中，固、液分离工艺及设备是关键的环节，常规气浮一般形状为长方形，长宽比例多为1:3，甚至1:5。污水一般为窄边进水，长度方向上分离，最后由窄端出水。这种常规气浮主要问题存在于，一是，污水从进水到清水排放过程中行走十几米，在如此长的分离空间内，溶气水中的气泡在池体后半部时就几乎消失殆尽了，池体后半部污水中如果没有气泡，污水中的悬浮物就无法继续上浮，而且上浮起来的浮渣也处于不稳定状态，随着水流和刮渣过程的扰动，浮渣就非常容易掉落，所以去除率也就随之降低，严重影响出水效果；二是，在池体后半部设置了清水收集系统，浮渣在刮渣机的推动下，没有气泡浮力，非常容易掉落，而下方正好是清水收集系统，掉落的浮渣随之流入清水池，大大影响出水水质，导致气浮运行效率很低，甚至使气浮无法正常运行。）
常规气浮设计在150T/h处理量时，外形尺寸达到12000×3800，已经达到运输极限，根据七分离区的长宽比例来计算，在分离区的末端溶气水就很少甚至没有。所以出水效果也很差。所以常规气浮的进水方式，只能做到150T/h，如果进水水质SS含量超过1000PPm，常规气浮的处理量也就只能减少到100-120T/h。
目前工业污水处理量超过300T/h,进水SS超过2000PPm的污水很多，大颗粒悬浮物无法上浮，而常规气浮就要配置3台100T/h的气浮，从而增加了污水处理的成本以及占地面积。所以需要研发一种处理量在300T/h以上，进水SS在2000PPM以上，并且可以运输的高效气浮，来代替常规气浮。
发明内容
本实用新型的目的在于提供一种多层次高浓度污水处理气浮单元，能解决气浮运行效率很低的问题。
按照本实用新型提供的技术方案：一种多层次高浓度污水处理气浮单元，包括池体和快慢混槽，所述池体两侧为接触室，所述接触室中设置释放器，所述释放器连接溶气系统，所述接触室一侧连通分离室，所述分离室底部通过清水收集系统连通清水槽；所述快慢混槽中设置第一快慢混槽，所述第一快慢混槽连通第二快慢混槽，所述第二快慢混槽连通第三快慢混槽，所述第三快慢混槽连通第四快慢混槽；所述 第二快慢混槽、第三快慢混槽、第四快慢混槽内设置有搅拌装置，所述搅拌装置包括搅拌支架，所述搅拌支架上安装减速机，所述减速机通过联轴器连接搅拌轴，所述搅拌轴上安装搅拌桨叶；所述第一快慢混槽、第二快慢混槽底部安装排泥斗，所述第一快慢混槽一侧开有污水进口，所述第四快慢混槽一侧开有预处理污水出口，所述预处理污水出口通过污水管道分别连通所述接触室。
作为本实用新型的进一步改进，所述污水管道中安装阀门。
作为本实用新型的进一步改进，所述第一快慢混槽、第二快慢混槽、第三快慢混槽、第四快慢混槽之间通过隔板隔开，所述隔板的高度控制在液位高度的80%-85%。
作为本实用新型的进一步改进，所述清水收集系统为清水收集管；所述清水收集管的内表面上开设有螺旋筋条，所述清水收集管的外表面粘贴有隔音层，所述隔音层外表面设置有减震层。
作为本实用新型的进一步改进，所述螺旋筋条为硬塑料材料制成。
作为本实用新型的进一步改进，所述隔音层内部填充梯度吸音棉。
作为本实用新型的进一步改进，所述减震层是由多组环状的合成橡胶组成。
本申请的积极进步效果在于：
本实用新型，结构简单，有效减少分离长度，使分离区后端有充足溶气水，提高出水水质；成倍提高单台气浮处理水量；可分开运输；可预沉淀。
（发明人：陆鹏飞）
