申请日2020.05.10
公开（公告）日2021.02.12
IPC分类号C02F9/02
摘要
本实用新型公开了一种食品生产用污水过滤装置，包括底板、支架、过滤装置、调节组件和暂存箱，所述底板的顶部固定安装有支架，所述支架的顶部活动连接有过滤装置，所述过滤装置的底部设置有调节组件，所述底板的顶部表面固定安装有暂存箱，所述过滤装置包括过滤箱、过滤板、处理箱、过滤框、提拉把手、限位块、固定弹簧、固定杆和活性炭组件，所述支架的顶部活动连接有过滤箱，所述过滤箱的内部固定安装有过滤板。本实用新型通过设置的过滤装置和调节组件使得该装置在使用时能够对污水进行多级过滤，从而保证污水的处理质量，且方便对过滤遗留的固体杂质进行清理，保证该装置的处理效果，且其结构简单，操作容易。
权利要求书

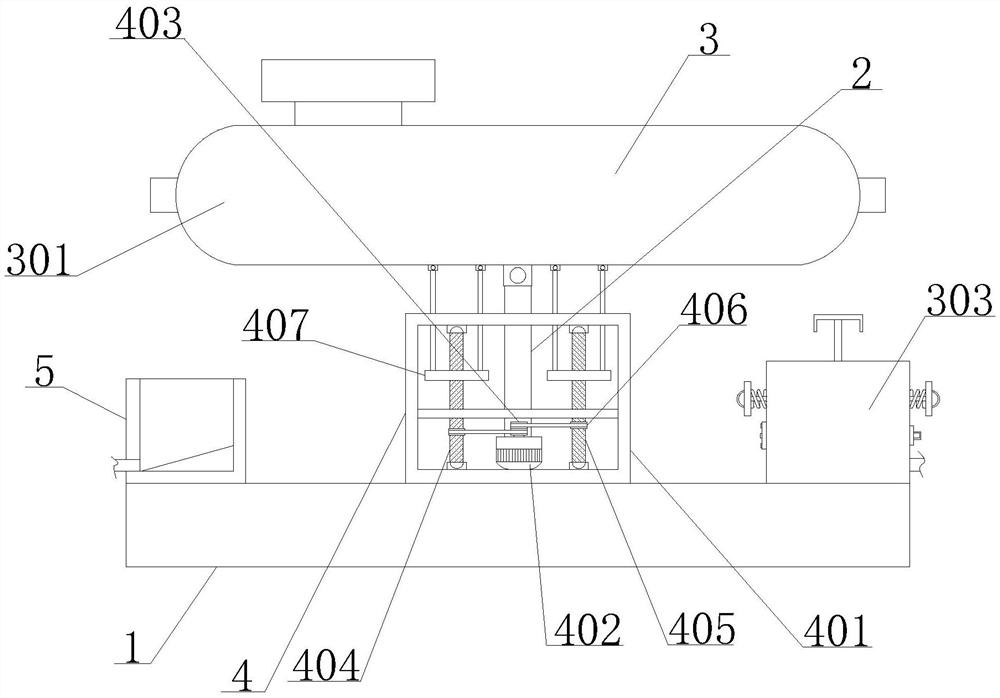

1.一种食品生产用污水过滤装置，包括底板(1)、支架(2)、过滤装置(3)、调节组件(4)和暂存箱(5)，其特征在于：所述底板(1)的顶部固定安装有支架(2)，所述支架(2)的顶部活动连接有过滤装置(3)，所述过滤装置(3)的底部设置有调节组件(4)，所述底板(1)的顶部表面固定安装有暂存箱(5)；
所述过滤装置(3)包括过滤箱(301)、过滤板(302)、处理箱(303)、过滤框(304)、提拉把手(305)、限位块(306)、固定弹簧(307)、固定杆(308)和活性炭组件(309)，所述支架(2)的顶部活动连接有过滤箱(301)，所述过滤箱(301)的内部固定安装有过滤板(302)，所述底板(1)的顶部固定安装有处理箱(303)，所述处理箱(303)的内部设置有过滤框(304)，所述过滤框(304)的内部固定安装有提拉把手(305)，所述过滤框(304)的两侧固定安装有限位块(306)，所述处理箱(303)的表面固定安装有固定弹簧(307)，所述固定弹簧(307)的内部设置有固定杆(308)，所述处理箱(303)的内部固定安装有活性炭组件(309)；
所述调节组件(4)包括安装框架(401)、驱动电机(402)、双排传动轮(403)、正向螺杆(404)、反向螺杆(405)、单排传动轮(406)和移动块(407)，所述底板(1)的顶部固定安装有安装框架(401)，所述安装框架(401)的内部固定安装有驱动电机(402)，所述驱动电机(402)的动力输出端固定安装有双排传动轮(403)，所述驱动电机(402)的左侧设置有正向螺杆(404)，所述驱动电机(402)的右侧设置有反向螺杆(405)，所述正向螺杆(404)与反向螺杆(405)的表面固定安装有单排传动轮(406)，所述正向螺杆(404)和反向螺杆(405)的表面均活动连接有移动块(407)。
2.根据权利要求1所述的一种食品生产用污水过滤装置，其特征在于：所述过滤箱(301)的顶部设置有加料口，且过滤箱(301)两端均开设有出料口。
3.根据权利要求1所述的一种食品生产用污水过滤装置，其特征在于：所述过滤框(304)通过限位块(306)、固定弹簧(307)和固定杆(308)固定安装在处理箱(303)的内部。
4.根据权利要求1所述的一种食品生产用污水过滤装置，其特征在于：所述处理箱(303)的内部固定安装有斜挡块，且处理箱(303)的右侧开设有排水口。
5.根据权利要求1所述的一种食品生产用污水过滤装置，其特征在于：所述活性炭组件(309)包括活性炭板、安装板和固定板，活性炭板通过安装板和固定板固定安装在处理箱(303)的内部。
6.根据权利要求1所述的一种食品生产用污水过滤装置，其特征在于：所述移动块(407)的顶部固定安装有支撑杆，且移动块(407)与过滤箱(301)之间通过支撑杆活动连接。
说明书
一种食品生产用污水过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种食品生产用污水过滤装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
常用的污水处理装置在使用处理过程单一，难以有效的将污水中的颗粒物去除干净，且难以将过滤遗留下的固体杂物清理掉，从而会影响处理装置整体的处理效果，实用性不高。
实用新型内容
本实用新型的目的在于提供一种食品生产用污水过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种食品生产用污水过滤装置，包括底板、支架、过滤装置、调节组件和暂存箱，所述底板的顶部固定安装有支架，所述支架的顶部活动连接有过滤装置，所述过滤装置的底部设置有调节组件，所述底板的顶部表面固定安装有暂存箱。
所述过滤装置包括过滤箱、过滤板、处理箱、过滤框、提拉把手、限位块、固定弹簧、固定杆和活性炭组件，所述支架的顶部活动连接有过滤箱，所述过滤箱的内部固定安装有过滤板，所述底板的顶部固定安装有处理箱，所述处理箱的内部设置有过滤框，所述过滤框的内部固定安装有提拉把手，所述过滤框的两侧固定安装有限位块，所述处理箱的表面固定安装有固定弹簧，所述固定弹簧的内部设置有固定杆，所述处理箱的内部固定安装有活性炭组件。
所述调节组件包括安装框架、驱动电机、双排传动轮、正向螺杆、反向螺杆、单排传动轮和移动块，所述底板的顶部固定安装有安装框架，所述安装框架的内部固定安装有驱动电机，所述驱动电机的动力输出端固定安装有双排传动轮，所述驱动电机的左侧设置有正向螺杆，所述驱动电机的右侧设置有反向螺杆，所述正向螺杆与反向螺杆的表面固定安装有单排传动轮，所述正向螺杆和反向螺杆的表面均活动连接有移动块。
优选的，所述过滤箱的顶部设置有加料口，且过滤箱两端均开设有出料口。
优选的，所述过滤框通过限位块、固定弹簧和固定杆固定安装在处理箱的内部。
优选的，所述处理箱的内部固定安装有斜挡块，且处理箱的右侧开设有排水口。
优选的，所述活性炭组件包括活性炭板、安装板和固定板，活性炭板通过安装板和固定板固定安装在处理箱的内部。
优选的，所述移动块的顶部固定安装有支撑杆，且移动块与过滤箱之间通过支撑杆活动连接。
与现有技术相比，本实用新型的有益效果是：该食品生产用污水过滤装置，通过设置的过滤装置和调节组件使得该装置在使用时能够对污水进行多级过滤，从而保证污水的处理质量，且方便对过滤遗留的固体杂质进行清理，保证该装置的处理效果，且其结构简单，操作容易，具有广阔的发展空间以及较高的推广价值。
（发明人：王芳芳;马冬宝;曲鸣飞）
