申请日2020.07.03
公开（公告）日2021.02.23
IPC分类号C02F9/04
摘要
本实用新型提供一种逆流漂洗污水处理系统，包括污水处理装置和中水回用装置，其特征在于：还包括收集缓冲箱、第一加压泵和机械过滤器，所述收集缓冲箱的进水口连通所述在后的用水工序的溢水口，所述第一加压泵连通所述收集缓冲箱的出水口和所述机械过滤器的进水口，所述机械过滤器的出水口连通并注入所述在后的用水工序。其有益效果是具有前期投入成本低，系统产水量大，运行费用低的优点。
权利要求书
1.一种逆流漂洗污水处理系统，包括污水处理装置和中水回用装置，所述污水处理装置的前端连通各个用水工序的溢水口，所述污水处理装置的后端连接中水回用装置，所述中水回用装置的出口连通并注入在后的用水工序，其特征在于：还包括收集缓冲箱、第一加压泵和机械过滤器，所述收集缓冲箱的进水口连通所述在后的用水工序的溢水口，所述第一加压泵连通所述收集缓冲箱的出水口和所述机械过滤器的进水口，所述机械过滤器的出水口连通并注入所述在后的用水工序。
2.根据权利要求1所述的逆流漂洗污水处理系统，其特征在于，所述机械过滤器为石英砂机械过滤器。
3.根据权利要求1或2所述的逆流漂洗污水处理系统，其特征在于，所述每个用水工序至少依次包括两级或三级水洗槽，在后一级的所述水洗槽的溢水口连通并接入到在前一级的所述水洗槽。
4.根据权利要求3所述的逆流漂洗污水处理系统，其特征在于，所述污水处理装置依次包括位于前端的废水调节池和药箱、物化反应池和位于后端的斜管沉淀池，所述废水调节池用以接纳所述各个工序的废水，所述药箱用以向所述废水调节池加入污水处理药剂，所述物化反应池用以处理所述废水调节池处理过的废水，所述斜管沉淀池用以处理所述物化反应池处理过的废水。
5.根据权利要求4所述的逆流漂洗污水处理系统，其特征在于，所述污水处理装置包括第二加压泵和多介质过滤器，所述第二加压泵用以将所述斜管沉淀池处理后的废水泵入到所述多介质过滤器。
说明书
一种逆流漂洗污水处理系统
技术领域
本实用新型涉及一种污水处理系统。
背景技术
为满足环保要求，污水处理系统是诸如表面处理行业、线路板行业等行业必须要具备的。为节约用水，现有污水处理系统在将生产废水经过处理达标后，再采用“砂碳过滤+超滤过滤+反渗透脱盐”的组合工艺对达标废水由反渗透系统进行脱盐纯化处理后回用到生产线，其工艺流程图如图1所示。这种中水回用组合工艺“砂碳过滤+超滤过滤+反渗透脱盐”的污水处理系统，可节约新鲜水使用约30％，但缺点在于前期投入成本高，系统产水量低，反渗透膜需定期清洗与更换，“污水处理站”及“中水回用”系统的运行费用很高。
实用新型内容
本实用新型为了解决现有技术的不足，提供一种既能节约用水，同时前期投入成本和运行成本都很低的逆流漂洗污水处理系统。
本实用新型实施例采用如下技术方案：

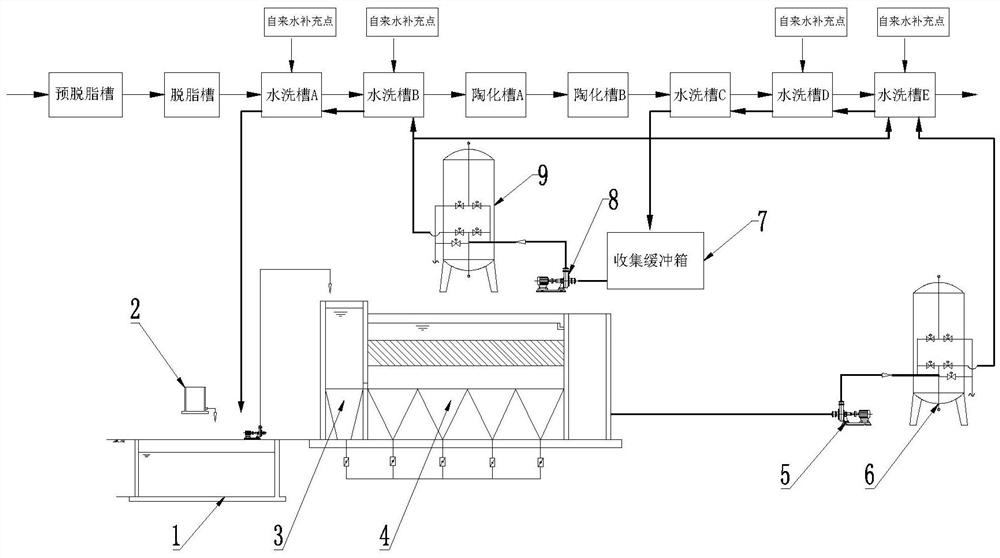

一种逆流漂洗污水处理系统，包括污水处理装置和中水回用装置，所述污水处理装置的前端连通各个用水工序的溢水口，所述污水处理装置的后端连接中水回用装置，所述中水回用装置的出口连通并注入在后的用水工序，其特征在于：还包括收集缓冲箱、第一加压泵和机械过滤器，所述收集缓冲箱的进水口连通所述在后的用水工序的溢水口，所述第一加压泵连通所述收集缓冲箱的出水口和所述机械过滤器的进水口，所述机械过滤器的出水口连通并注入所述在后的用水工序。
优选地，所述机械过滤器为石英砂机械过滤器。
优选地，所述每个用水工序至少依次包括两级或三级水洗槽，在后一级的所述水洗槽的溢水口连通并接入到在前一级的所述水洗槽。
具体地，所述污水处理装置依次包括位于前端的废水调节池和药箱、物化反应池和位于后端的斜管沉淀池，所述废水调节池用以接纳所述各个工序的废水，所述药箱用以向所述废水调节池加入污水处理药剂，所述物化反应池用以处理所述废水调节池处理过的废水，所述斜管沉淀池用以处理所述物化反应池处理过的废水。
具体地，所述污水处理装置包括第二加压泵和多介质过滤器，所述第二加压泵用以将所述斜管沉淀池处理后的废水泵入到所述多介质过滤器。
本实用新型提供的一种逆流漂洗污水处理系统，通过在现有污水处理装置和中水回用装置的基础上增加由收集缓冲箱、第一加压泵和机械过滤器组成的逆流漂洗装置，克服了现有技术的缺点，具有前期投入成本低，系统产水量大，运行费用低的优点。(发明人：赵慧;冯伟铭;何洪彪;何凯燕)
