申请日2020.12.08
公开（公告）日2021.02.26
IPC分类号C02F9/04
摘要
本发明公开了一种污水分级沉淀系统，一种污水分级沉淀系统包括分级沉淀装置和二级沉淀消毒池，分级沉淀装置包括壳体、进水管、过滤管、出水管和排污机构，进水口设置在壳体的上端，过滤管与进水口连通，过滤管竖直设置在壳体内，出水管的进水口设置在壳体的一侧，出水管的进水口靠近壳体上端设置，排污机构设置在壳体底部，排污机构用于排除污水的沉淀物；二级沉淀消毒池，出水管的出水口与二级沉淀消毒池连通；二级沉淀消毒池用于对污水进行消毒和二级沉淀处理。本发明的一种污水分级沉淀系统通过分级沉淀装置和二级沉淀消毒池对污水进行两次分级处理，将污水净化后排出或者再利用，避免了污水直接排出破坏环境且影响人类的生产生活。
权利要求书

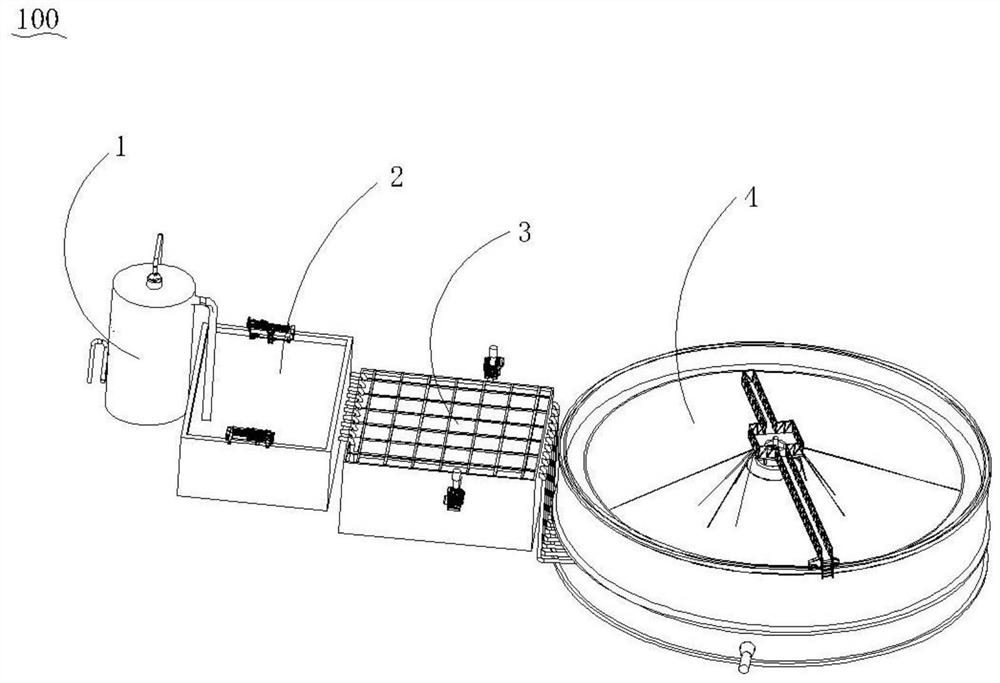

1.一种污水分级沉淀系统，其特征在于，所述一种污水分级沉淀系统包括：
分级沉淀装置(1)，所述分级沉淀装置(1)包括壳体(11)、进水管(12)、过滤管(13)、出水管(14)和排污机构(15)，所述进水口设置在所述壳体(11)的上端，所述过滤管(13)与所述进水口连通，所述过滤管(13)竖直设置在所述壳体(11)内，所述出水管(14)的进水口设置在壳体(11)的一侧，所述出水管(14)的进水口靠近所述壳体(11)上端设置，所述排污机构(15)设置在所述壳体(11)底部，所述排污机构(15)包括多个排污管(152)，多个排污管(152)间隔环绕所述壳体(11)的中心设置，所述排污管(152)用于用于排除污水的沉淀物；
二级沉淀消毒池(2)，所述二级沉淀消毒池(2)，所述出水管(14)的出水口与所述二级沉淀消毒池(2)连通；所述二级沉淀消毒池(2)用于对污水进行消毒和二级沉淀处理。
2.如权利要求1所述的一种污水分级沉淀系统，其特征在于，所述分级沉淀装置(1)包括过渡区(111)和净水区，所述过渡区(111)和所述净水区直接设置有隔离板(16)，所述过渡区(111)设置在所述壳体(11)的上部，所述出水管(14)的进水口靠近所述净水区的上端设置，所述过滤管(13)的上端与所述过渡区(111)连通，所述过滤管(13)的下端与所述净水区的底部连通。
3.如权利要求2所述的一种污水分级沉淀系统，其特征在于，所述净水区由上至下包括第一过滤层(112)，第二过滤层(113)以及淤积层(114)，所述第一过滤层(112)与第二过滤层(113)之间设置有第一过滤板(115)，所述第二过滤层(113)与所述淤积层(114)之间设置有第二过滤板(116)，所述出水管(14)的进水口设置在所述第一过滤层(112)，所述过滤管(13)的上端与所述过渡区(111)连通，所述过滤管(13)的下端穿过所述第一过滤层(112)和所述第二过滤层(113)与所述淤积层(114)连通。
4.如权利要求3所述的一种污水分级沉淀系统，其特征在于，所述过滤管(13)的数量为多个，多个所述过滤管(13)间隔设置在所述壳体(11)内。
5.如权利要求1所述的一种污水分级沉淀系统，其特征在于，所述排污机构(15)还包括排污电机和连接管(151)，所述排污电机设置在所述壳体(11)外侧，所述排污管(152)的一端通过所述连接管(151)与所述排污电机连接，所述排污管(152)的另一端的管口朝下设置。
6.如权利要求5所述的一种污水分级沉淀系统，其特征在于，所述连接管(151)与所述排污管(152)连接的一端设置在所述壳体(11)的中心，所述排污管(152)的数量为多个，多个所述排污管(152)的一端与所述连接管(151)连接，多个所述排污管(152)自所述连接管(151)向四周扩散延伸设置。
7.如权利要求1-6中任一项所述的一种污水分级沉淀系统，其特征在于，所述一种污水分级沉淀系统还包括氧气池(3)，所述氧气池(3)与所述二级沉淀消毒池(2)通过第一排水管连通，所述氧气池(3)用于将污水中有害物质进行进一步氧化反应。
8.如权利要求7任一项所述的一种污水分级沉淀系统，其特征在于，所述一种污水分级沉淀系统还包括三级沉底池(4)，所述三级沉底池(4)与所述氧气池(3)通过所述第二排水管连通，所述三级沉淀用于将所述氧气池(3)中的氧化反应后的反应物沉淀。
说明书
一种污水分级沉淀系统
技术领域
本发明涉及污水处理技术领域，特别涉及一种带污水分级沉淀系统。
背景技术
随着城市人口的日益膨胀和工农业的不断发展，水环境污染事故发生频繁，严重的危害了人、畜的健康乃至生命。但同时又随着时代和科技的发展，人民生活水平日益提高，人类对生存环境的要求也越来越高，水资源的污染已经成为社会最关注的问题之一，大量的污水排放，进一步破坏了水环境，特别是一些化工企业，污水在不经过处理的情况下直接排放到河道中，导致许多河流、胡泊和水库水污染，严重破坏了环境，影响了人们的生产和生活，严重威胁到人类的生产生活和生态平衡，现有的污水分级沉淀系统在分级沉淀出沉淀物后，很难完全排除，容易导致堵塞，需要专门的人员处理，造成不必要的人工成本。
发明内容
本发明的主要目的是提出一种带污水分级沉淀系统，旨在解决现有技术中水污染严重破坏环境以及沉淀物排除效果较差等的问题。
为实现上述目的，本发明提出一种污水分级沉淀系统，所述一种污水分级沉淀系统包括：
分级沉淀装置，所述分级沉淀装置包括壳体、进水管、过滤管、出水管和排污机构，所述进水口设置在所述壳体的上端，所述过滤管与所述进水口连通，所述过滤管竖直设置在所述壳体内，所述出水管的进水口设置在壳体的一侧，所述出水管的进水口靠近所述壳体上端设置，所述排污机构设置在所述壳体底部，所述排污机构包括多个排污管，多个排污管间隔环绕所述壳体的中心设置，所述排污管用于用于排除污水的沉淀物；
二级沉淀消毒池，所述二级沉淀消毒池，所述出水管的出水口与所述二级沉淀消毒池连通；所述二级沉淀消毒池用于对污水进行消毒和二级沉淀处理。
优选地，所述分级沉淀装置包括过渡区和净水区，所述过渡区和所述净水区直接设置有隔离板，所述过渡区设置在所述壳体的上部，所述出水管的进水口靠近所述净水区的上端设置，所述过滤管的上端与所述过渡区连通，所述过滤管的下端与所述净水区的底部连通。
优选地，所述净水区由上至下包括第一过滤层，第二过滤层以及淤积层，所述第一过滤层与第二过滤层之间设置有第一过滤板，所述第二过滤层与所述淤积层之间设置有第二过滤板，所述出水管的进水口设置在所述第一过滤层，所述过滤管的上端与所述过渡区连通，所述过滤管的下端穿过所述第一过滤层和所述第二过滤层与所述淤积层连通。
优选地，所述过滤管的数量为多个，多个所述过滤管间隔设置在所述壳体内。
优选地，所述排污机构还包括排污电机和连接管，所述排污电机设置在所述壳体外侧，所述排污管的一端通过所述连接管与所述排污电机连接，所述排污管的另一端的管口朝下设置。
优选地，所述连接管与所述排污管连接的一端设置在所述壳体的中心，所述排污管的数量为多个，多个所述排污管的一端与所述连接管连接，多个所述排污管自所述连接管向四周扩散延伸设置。
优选地，所述一种污水分级沉淀系统还包括氧气池，所述氧气池与所述二级沉淀消毒池通过第一排水管连通，所述氧气池用于将污水中有害物质进行进一步氧化反应。
优选地，所述一种污水分级沉淀系统还包括三级沉淀池，所述三级沉淀池与所述氧气池通过所述第二排水管连通，所述三级沉淀用于将所述氧气池中的氧化反应后的反应物沉淀。
本发明的一种污水分级沉淀系统在运转时，污水从进水管流入过滤管内，过滤管对污水进行初步粗过滤处理，过滤管的下端直通至壳体的底部，污水通过过滤管直接流到壳体底部，过滤管没有过滤掉的杂质在壳体底部进行一次沉淀，当杂质沉淀到壳体三分之一高度时，启动壳体底部的排污机构，同时多个排污管能够充分将沉淀物排除，多个排污管环绕壳体中心设置，能够将壳体内角落里的沉淀物排除，避免杂质堆积过多，防止沉淀物堵塞分级沉淀系统的情况，然后出水管将经过一次沉淀的污水排入二级沉淀消毒池中，二级沉淀消毒池处于露天状态，在二级沉淀消毒池中进行二次沉淀，并进行消毒处理，且二级沉淀消毒池两侧设置有喷洒消毒液的设备，将消毒液撒入二级沉淀消毒池中，对二级沉淀消毒池中的污水进行消毒处理。本发明的一种污水分级沉淀系统通过分级沉淀装置和二级沉淀消毒池对污水进行两次分级处理，将污水净化后排出或者再利用，避免了污水直接排出破坏环境且影响人类的生产生活。
（发明人：叶平;王焕发）
