申请日2020.06.10
公开（公告）日2021.02.23
IPC分类号B01D21/26; B01D21/01
摘要
本实用新型公开了一种污水旋流沉降处理装置，包括进水管、反应筒、集泥槽、出水管、排泥管，污水旋流沉降处理装置密闭设置；反应筒固定设置在污水处理装置内部，为圆柱形，上端封口、下端开口设置；进水管相切于反应筒顶部侧壁；反应筒下方设集泥槽，集泥槽为倒置的锥形，集泥槽底部设排泥管；出水管设于反应筒上方。本实用新型具有污水处理效果好、全程带压运行、防止排泥短路、结构简单的优点。
权利要求书

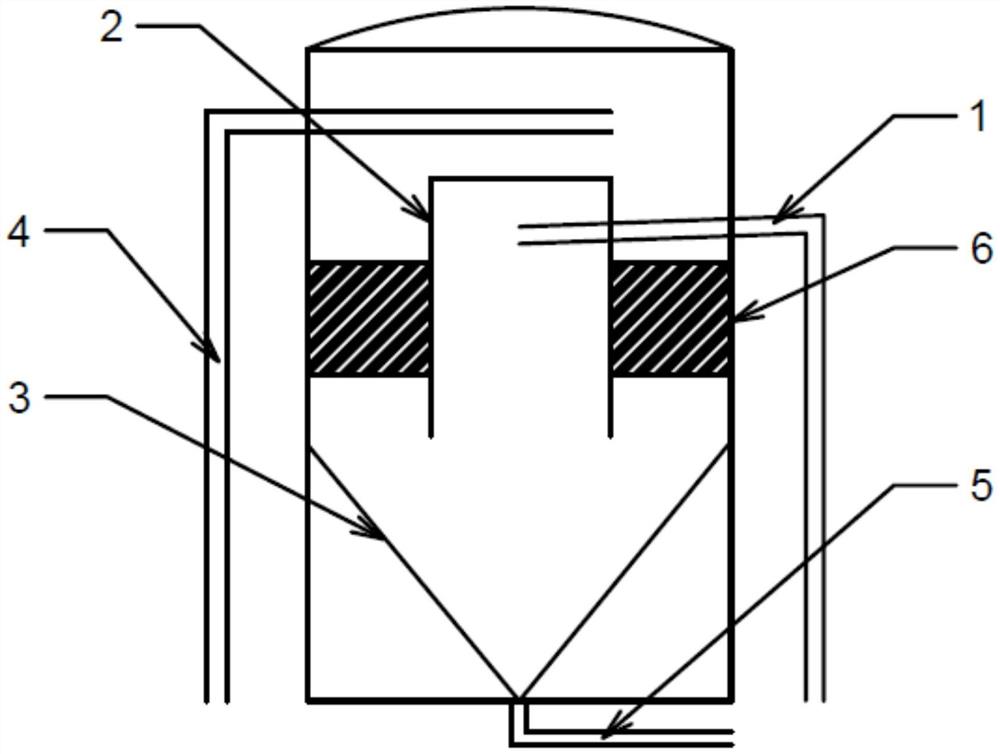

1.一种污水旋流沉降处理装置，所述污水旋流沉降处理装置包括进水管、反应筒、集泥槽、出水管、排泥管，其特征在于，所述污水旋流沉降处理装置密闭设置；所述反应筒固定设置在所述污水处理装置内部，为圆柱形，上端封口、下端开口设置；所述进水管相切于反应筒顶部侧壁；所述反应筒下方设所述集泥槽，所述集泥槽为倒置的锥形，所述集泥槽底部设所述排泥管；所述出水管设于所述反应筒上方。
2.根据权利要求1所述的一种污水旋流沉降处理装置，其特征在于，所述出水管上设一背压阀。
3.根据权利要求1所述的一种污水旋流沉降处理装置，其特征在于，所述排泥管上设一排泥阀。
4.根据权利要求1所述的一种污水旋流沉降处理装置，其特征在于，所述反应筒绕侧壁外围设有斜板。
5.根据权利要求1所述的一种污水旋流沉降处理装置，其特征在于，所述反应筒内壁设有一凹槽，所述凹槽的槽口与所述进水管的管口相吻合，所述凹槽与所述进水管平行，所述凹槽长度为反应筒内壁圆周四分之一至二分之一。
6.根据权利要求5所述的一种污水旋流沉降处理装置，其特征在于，所述进水管以及所述凹槽与水平面呈5-20°角，并向水平面下方倾斜。
7.根据权利要求1-6之一所述的一种污水旋流沉降处理装置，其特征在于，所述反应筒顶部设有一排气管，所述排气管上设有排气阀。
说明书
一种污水旋流沉降处理装置
技术领域
本实用新型涉及污水处理装置，尤其涉及一种污水旋流沉降处理装置。
背景技术
目前的污水处理装置，其反应筒与泥水分离部分通过管道连接，容易将沉淀的矾花打碎，进而影响到水处理效果；沉降设备常压运行，进入后续工艺需要再次提升，导致工序繁琐，设备复杂；排泥系统容易短路导致排不净；结构复杂，导致工艺成本、维护成本升高。
实用新型内容
鉴于目前污水处理装置存在的上述不足，本实用新型提供一种污水旋流沉降处理装置，能够不破坏矾花、全程带压运行、防止排泥短路、结构简单。
为达到上述目的，本实用新型的实施例采用如下技术方案：
一种污水旋流沉降处理装置，所述污水处理装置包括进水管、反应筒、集泥槽、出水管、排泥管，所述污水旋流沉降处理装置密闭设置；所述反应筒固定设置在所述污水处理装置内部，为圆柱形，上端封口、下端开口设置；所述进水管相切于反应筒顶部侧壁；所述反应筒下方设所述集泥槽，所述集泥槽为倒置的锥形，所述集泥槽底部设所述排泥管；所述出水管设于所述反应筒上方。
依照本实用新型的一个方面，所述出水管上设一背压阀。
依照本实用新型的一个方面，所述排泥管上设一排泥阀。
依照本实用新型的一个方面，所述反应筒绕侧壁外围设有斜板。
依照本实用新型的一个方面，所述反应筒内壁设有一凹槽，所述凹槽的槽口与所述进水管的管口相吻合，所述凹槽与所述进水管平行，所述凹槽长度为反应筒内壁圆周四分之一至二分之一。
依照本实用新型的一个方面，所述进水管以及所述凹槽与水平面呈5-20°角，并向水平面下方倾斜。
依照本实用新型的一个方面，所述反应筒顶部设有一排气管，所述排气管上设有排气阀。
本实用新型实施的优点：
污水处理效果好：所述反应筒固定设置在所述污水处理装置内部，为圆柱形，上端封口、下端开口设置；所述进水管相切于反应筒顶部侧壁；所述反应筒下方设所述集泥槽；所述出水管设于所述反应筒上方。以上技术特征使得污水处理过程中矾花不会被打碎，进而提高污水处理效果。
全程带压运行：所述污水旋流沉降处理装置密闭设置。以上技术特征使得本装置可全程带压运行。
防止排泥短路：所述集泥槽为倒置的锥形，所述集泥槽底部设排泥管。以上技术特征使得本装置排泥不易短路。
结构简单：本装置构件均为固定设置，结构简单。
（发明人：洪骧龙;张维妤;洪洋;钟奇峰）
