申请日2020.06.05
公开（公告）日2021.02.23
IPC分类号C02F11/14; C02F11/121; C02F103/10
摘要
本实用新型提供的一种自动橇装污泥污水处理装置，包括泥污水抽吸机构、搅拌罐和叠螺机，所述泥污水抽吸机构一侧设有搅拌罐，搅拌罐一侧设有叠螺机。本实用新型提供的一种自动橇装污泥污水处理装置，具有撬装设计，满足车载的要求体积小，占地空间小，机动性强，操作方便；无堵塞，擅长油性污泥处理，节能，低耗，运行成本低廉；运行稳定，减少现场臭气发生，改善人工操作环境，减轻了污油泥对地表生物的健康和生存造成的威胁，因此环保的社会效益巨大，无法直接测算。另外，可以实现污泥的减量化，便于后期的运输和无害化处理。
权利要求书
1.一种自动橇装污泥污水处理装置，包括泥污水抽吸机构、搅拌罐和叠螺机，其特征在于，所述泥污水抽吸机构一侧设有搅拌罐，搅拌罐一侧设有叠螺机；
所述泥污水抽吸机构包括油压柱塞泥浆泵，油压柱塞泥浆泵远离搅拌罐的一侧设有污水进口，污水进口上设有第一电磁流量计和电动控制阀；
所述搅拌罐有加药搅拌罐和配药搅拌罐。
2.如权利要求1所述的一种自动橇装污泥污水处理装置，其特征在于，所述加药搅拌罐和配药搅拌罐通过隔膜式计量泵连接，加药搅拌罐和配药搅拌罐之间设有第二电磁流量计。
3.如权利要求2所述的一种自动橇装污泥污水处理装置，其特征在于，所述配药搅拌罐远离加药搅拌罐的一侧设有暂存罐，配药搅拌罐和暂存罐之间设有转运泵。
4.如权利要求3所述的一种自动橇装污泥污水处理装置，其特征在于，所述叠螺机和暂存罐之间设有叠螺机喂料泵和喂料槽。
5.如权利要求4所述的一种自动橇装污泥污水处理装置，其特征在于，所述喂料槽和暂存罐之间设有溢流管。
6.如权利要求1所述的一种自动橇装污泥污水处理装置，其特征在于，所述叠螺机远离搅拌罐的一侧设有自动打包装袋系统，自动打包装袋系统包括套袋筒、计量称重装置、输送带和缝袋装置，输送带设置在计量称重装置上，输送带上设有套袋筒，套袋筒上设有缝袋装置。
7.如权利要求5所述的一种自动橇装污泥污水处理装置，其特征在于，所述叠螺机一侧设有电气控制系统，电气控制系统包括动力柜和中控PLC柜，动力柜和中控PLC柜电性连接，中控PLC柜分别和第一电磁流量计、电动控制阀、油压柱塞泥浆泵、加药搅拌罐、隔膜式计量泵、第二电磁流量计、配药搅拌罐、转运泵、暂存罐、叠螺机喂料泵及自动打包装袋系统电性连接。
8.如权利要求7所述的一种自动橇装污泥污水处理装置，其特征在于，所述叠螺机喂料泵前设有超声波液位计，加药搅拌罐、配药搅拌罐和暂存罐上均设有超声波液位计，超声波液位计和中控PLC柜电性连接。
说明书
一种自动橇装污泥污水处理装置
技术领域
本实用新型属于石油生产设备领域，具体的本实用新型属于石油污泥、污水处理作业的装置。
背景技术
随着油田开发时间的延长及产能建设的逐步加大，污油泥的产生量也逐年增多，处理费用及安全风险也逐步加大，严重制约油田高效开发。
各类储罐及污泥池的常规清理，需要人员进入受限空间作业，存在缺氧、中毒窒息、物理伤害、易燃易爆等安全风险，随着新《安全生产法》的深入推进，如何减少进入受限空间作业显得尤为重要。
另外，油田采出水站点，每天产生大量的采出水，这些水进入污水池后，日积月累，污泥沉淀于池底，人工清理作业难度大，安全风险高。
实用新型内容
针对现有技术中石油开采过程中，有限空间处理污油泥风险大，油田采出水沉淀后的淤泥也存在清理安全风险高的技术问题，本实用新型提供了一种自动橇装污泥污水处理装置，主要针污泥减量和采出水过滤而设计的一种多功能产品，具有污泥的抽吸功能、污泥减量化处理功能，污水处理功能。解决了人工进罐或池清理污油泥的难题、降低了站内两池污泥清理频次，污泥通过抽吸、加药、搅拌、浓缩、挤压、脱水，实现污泥的固液分离，达到减量化处理的要求。

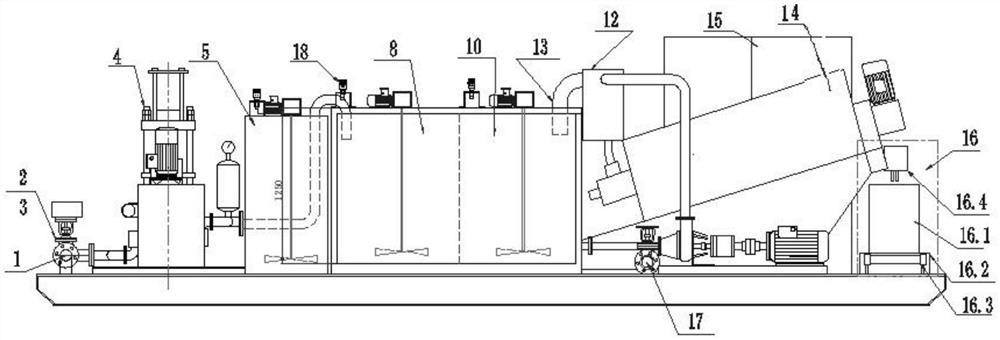

本实用新型提供的一种自动橇装污泥污水处理装置，包括泥污水抽吸机构、搅拌罐和叠螺机，所述泥污水抽吸机构一侧设有搅拌罐，搅拌罐一侧设有叠螺机。
本实用新型中，泥污水抽吸机构包括油压柱塞泥浆泵，油压柱塞泥浆泵远离搅拌罐的一侧设有污水进口，污水进口上设有第一电磁流量计和电动控制阀。
本实用新型中，搅拌罐有加药搅拌罐和配药搅拌罐。
本实用新型中，加药搅拌罐和配药搅拌罐通过隔膜式计量泵连接，加药搅拌罐和配药搅拌罐之间设有第二电磁流量计。
本实用新型中，配药搅拌罐远离加药搅拌罐的一侧设有暂存罐，配药搅拌罐和暂存罐之间设有转运泵。
本实用新型中，叠螺机和暂存罐之间设有叠螺机喂料泵和喂料槽。
本实用新型中，喂料槽和暂存罐之间设有溢流管。
本实用新型中，叠螺机远离搅拌罐的一侧设有自动打包装袋系统，自动打包装袋系统包括套袋筒、计量称重装置、输送带和缝袋装置，输送带设置在计量称重装置上，输送带上设有套袋筒，套袋筒上设有缝袋装置。
本实用新型中，叠螺机一侧设有电气控制系统，电气控制系统包括动力柜和中控PLC柜。动力柜和中控PLC柜电性连接，中控PLC柜分别和第一电磁流量计、电动控制阀、油压柱塞泥浆泵、加药搅拌罐、隔膜式计量泵、第二电磁流量计、配药搅拌罐、转运泵、暂存罐、叠螺机喂料泵及自动打包装袋系统均电性连接。
本实用新型中，叠螺机喂料泵前设有超声波液位计，加药搅拌罐、配药搅拌罐和暂存罐上均设有超声波液位计，超声波液位计和中控PLC柜电性连接。
本实用新型的有益效果:
本实用新型提供的一种自动橇装污泥污水处理装置，本实用新型既可以处理污水，也可以处理污油泥，而且对含油污水有很强的针对性，装置各功能模块实现橇装化，体积小，只需一台车拉运，节省了搬迁工作量，便于各站点使用。
对于小型的采出水处理站点，设备可以采用移动的方式进行采出水的处理；对于大型采出水处理站点，可以采用硬质管线连接，采取相对固定的方式。
运行功率小，处理量大，每天最大可以处理污水达240m3/d，处理污油泥可以达到120m3/d，可适应大部分采出水处理站点的处理要求。自动控制系统实现一键自动切换流程，实时采集处理数据，故障报警等功能，操作简单，智能化控制；安全防爆，操作简便，劳动强度低，占地面积小，可移动性强，适合油田野外现场的施工作业，通过固液分离，可以大大实现污泥的减量化，方便车辆拉运和后续的无害化处理。
叠螺式污泥减量装置，可以实现能自我清洗，不堵塞，低浓度污泥直接脱水。整套装置省电，无噪音和振动，故障少，经久耐用。可实现全自动控制，24小时无人运行，在污油水处理领域具有广泛的适用性。
（发明人：孙亮;景立琨）
