申请日2020.03.30
公开（公告）日2021.02.23
IPC分类号C02F9/02
摘要
本实用新型涉及建筑污水技术领域，且公开了一种建筑污水循环利用装置，包括支撑底座，支撑底座的顶部分别固定连接有净化组件和支撑架，支撑架的顶部活动连接有蓄水箱，蓄水箱的进水口活动连接有输水组件，蓄水箱的出水口固定连接有连接管，净化组件的顶部活动连接有盖板，盖板的底部固定连接有密封垫，连接管依次贯穿盖板和密封垫。本实用新型解决了建筑污水不经处理就排放的话，很容易造成周围环境和水体的污染，也造成了水资源的浪费，目前使用的建筑污水处理方式大部分为混凝沉淀法，虽然这种方式比传统的沉淀法处理的效果好点，但也存在着能耗高，成本高，反应时间长，净化程度低等弊端的问题。
权利要求书

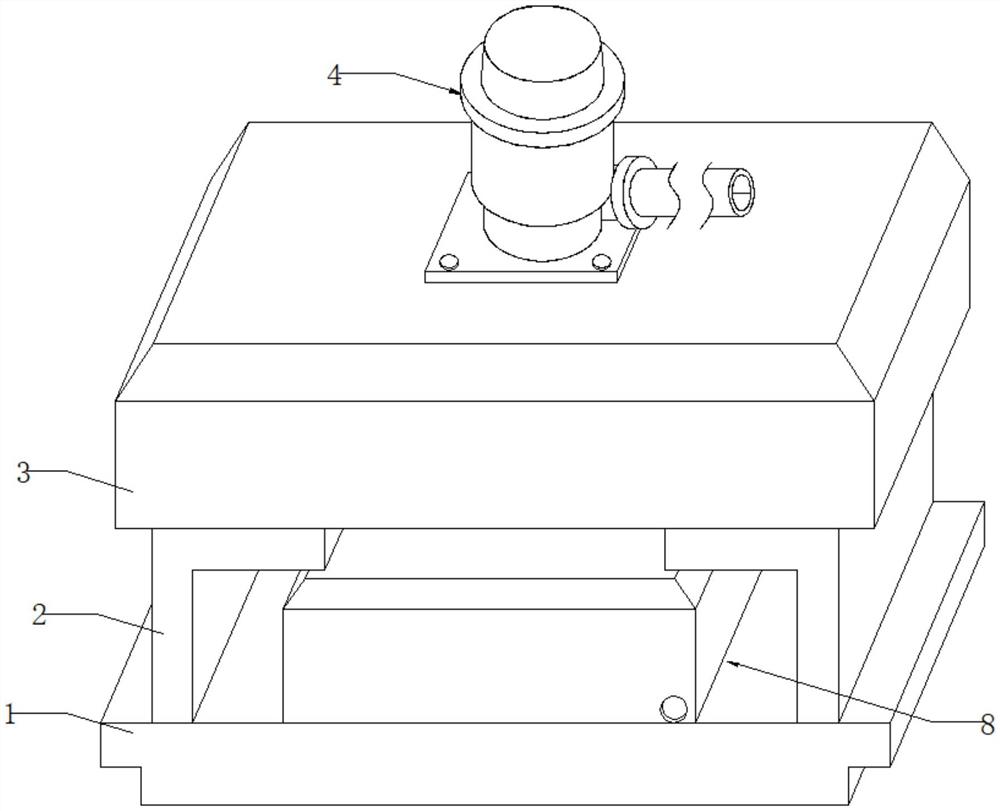

1.一种建筑污水循环利用装置，包括支撑底座（1），其特征在于：所述支撑底座（1）的顶部分别固定连接有净化组件（8）和支撑架（2），支撑架（2）的顶部活动连接有蓄水箱（3），蓄水箱（3）的进水口活动连接有输水组件（4），蓄水箱（3）的出水口固定连接有连接管（7），净化组件（8）的顶部活动连接有盖板（10），盖板（10）的底部固定连接有密封垫（9），连接管（7）依次贯穿盖板（10）和密封垫（9）。
2.根据权利要求1所述的一种建筑污水循环利用装置，其特征在于：所述输水组件（4）包括输水管（401）、水泵（402）和禁锢螺丝（403），输水管（401）的出水口与水泵（402）的进水口螺纹连接，水泵（402）的安装孔与禁锢螺丝（403）的外壁螺纹连接。
3.根据权利要求2所述的一种建筑污水循环利用装置，其特征在于：所述禁锢螺丝（403）在远离水泵（402）的一端与蓄水箱（3）的顶端内壁螺纹连接，水泵（402）的出水口与蓄水箱（3）的进水口活动连接。
4.根据权利要求1所述的一种建筑污水循环利用装置，其特征在于：所述净化组件（8）包括净化箱（801）、活性炭吸附板（802）、石英石过滤板（803）、限位板（804）和定位板（805），净化箱（801）的内壁分别与限位板（804）和定位板（805）的外壁固定连接，限位板（804）位于定位板（805）的下方，限位板（804）的顶部与活性炭吸附板（802）的底部活动连接，定位板（805）的顶部与石英石过滤板（803）的底部活动连接，净化箱（801）的正面开设有排水口（806）。
5.根据权利要求4所述的一种建筑污水循环利用装置，其特征在于：所述净化箱（801）的底部与支撑底座（1）的顶部固定连接，净化箱（801）的箱口与密封垫（9）的外壁卡接。
6.根据权利要求1所述的一种建筑污水循环利用装置，其特征在于：所述蓄水箱（3）的底部固定连接有定位螺栓（6），支撑架（2）的顶部开设有定位孔（11），定位螺栓（6）贯穿定位孔（11），定位螺栓（6）在远离支撑架（2）的一端螺纹连接有禁锢环（5）。
7.根据权利要求1所述的一种建筑污水循环利用装置，其特征在于：所述蓄水箱（3）位于净化箱（801）的上方，支撑架（2）位于净化箱（801）的两侧。
说明书
一种建筑污水循环利用装置
技术领域
本实用新型涉及建筑污水技术领域，具体为一种建筑污水循环利用装置。
背景技术
在建筑工程的施工过程中会产生大量含有泥沙、碎石、细菌等的污水，如果这些污水不经处理就排放的话，很容易造成周围环境和水体的污染，也造成了水资源的浪费，目前使用的建筑污水处理方式大部分为混凝沉淀法，虽然这种方式比传统的沉淀法处理的效果好点，但也存在着能耗高，成本高，反应时间长，净化程度低等弊端。
发明内容
本实用新型的目的在于提供了一种建筑污水循环利用装置，达到通过输水组件和净化组件的设置，促使建筑污水在循环利用装置内部流通提供充足马力，从而有效的对污水泥沙、碎石进行拦截，以及对污水进行净化排放，保障建筑污水净化后无法造成周围环境和水体的污染的目的。
为实现上述目的，本实用新型提供如下技术方案：一种建筑污水循环利用装置，包括支撑底座，支撑底座的顶部分别固定连接有净化组件和支撑架，支撑架的顶部活动连接有蓄水箱，蓄水箱的进水口活动连接有输水组件，蓄水箱的出水口固定连接有连接管，净化组件的顶部活动连接有盖板，盖板的底部固定连接有密封垫，连接管依次贯穿盖板和密封垫。
优选的，所述输水组件包括输水管、水泵和禁锢螺丝，输水管的出水口与水泵的进水口螺纹连接，水泵的安装孔与禁锢螺丝的外壁螺纹连接。
优选的，所述禁锢螺丝在远离水泵的一端与蓄水箱的顶端内壁螺纹连接，水泵的出水口与蓄水箱的进水口活动连接。
优选的，所述净化组件包括净化箱、活性炭吸附板、石英石过滤板、限位板和定位板，净化箱的内壁分别与限位板和定位板的外壁固定连接，限位板位于定位板的下方，限位板的顶部与活性炭吸附板的底部活动连接，定位板的顶部与石英石过滤板的底部活动连接，净化箱的正面开设有排水口。
优选的，所述净化箱的底部与支撑底座的顶部固定连接，净化箱的箱口与密封垫的外壁卡接。
优选的，所述蓄水箱的底部固定连接有定位螺栓，支撑架的顶部开设有定位孔，定位螺栓贯穿定位孔，定位螺栓在远离支撑架的一端螺纹连接有禁锢环。
优选的，所述蓄水箱位于净化箱的上方，支撑架位于净化箱的两侧。
本实用新型提供了一种建筑污水循环利用装置。具备以下有益效果：
（1）、本实用新型通过输水管、水泵和禁锢螺丝的设置，建筑施工所产生的污水能够快速抽取进蓄水箱的内部，为污水在循环利用装置流动提供充足的马力，有效提升建筑污水净化效率。
（2）、本实用新型通过净化箱、活性炭吸附板、石英石过滤板、限位板、定位板和排水口的设置，能够对建筑污水内部所含有的泥沙和砂石进行拦截，以及对污水进行杀菌净化，促使净化后的建筑污水可回收利用，为保证建筑污水能够进行循环利用，可对活性炭吸附板和石英石过滤板进行定期更换。
（发明人：董慧;尹志;李健锋）
