申请日2020.12.29
公开（公告）日2021.02.26
IPC分类号C02F11/02; C02F9/14
摘要
本发明提供了一种化粪池污水处理系统，涉及化粪池污水技术领域，解决了目前化粪池污水处理系统能耗较高以及回收利用率较低的技术问题。该便捷式轴承振动元件拆除装置包括热电联供组件（1）、恒温装置（3）、化粪池（4）、沉淀池（5）、反应池（7）、吸附装置（8）和温室大棚（12）。本发明一种化粪池污水处理系统通过热电联供组件（1）为整个系统提供清洁能源，节约成本，设置的恒温装置（3）为沉淀池（5）提供热量，避免沉淀池（3）内污水冰冻凝固影响后续工序，通过反应池（7）对污水进行搅拌处理后经活性炭（11）吸附除臭，成为蔬菜有机营养液，经过输水分管（14）向无土蔬菜种植盆内持续输送营养液，废水利用，节约能源。
权利要求书

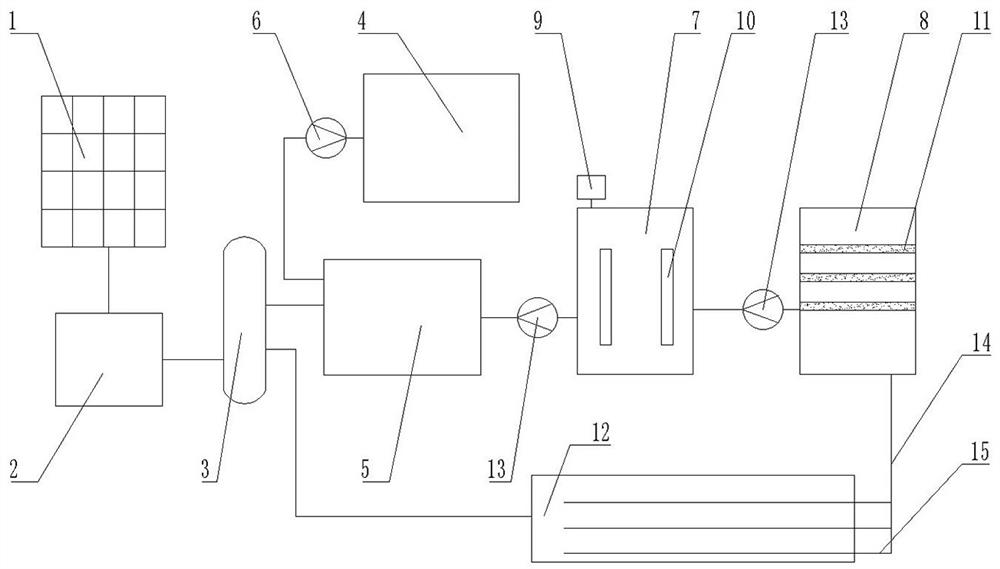

1.一种化粪池污水处理系统及处理方法，其特征在于：包括热电联供组件（1）、恒温装置（3）、化粪池（4）、沉淀池（5）、反应池（7）、吸附装置（8）和温室大棚（12）；其中：
所述热电联供组件（1）上设有多个光伏板；
所述恒温装置（3）通过冷热交换器（2）与热电联供组件（1）连接；
所述恒温装置（3）通过输热管分别与沉淀池（5）和温室大棚（12）连接；
所述沉淀池（5）一侧还与化粪池（4）连接；
所述反应池（7）一端与沉淀池（5）连接，另一端与吸附装置（8）连接；
所述反应池（7）上端连接有入料盒（9）；
所述反应池（7）内置有控制器，池体内部还设有多个搅拌器（10）；
所述入料盒（9）内设有污水处理剂；
所述入料盒（9）底部还设有电磁阀；
所述电磁阀和搅拌器（10）均与控制器电连接；
所述吸附装置（8）内设有多层活性炭（11）；
所述吸附装置（8）底部还连接有输水主管（14）。
2.根据权利要求1所述的一种化粪池污水处理系统及处理方法，其特征在于：所述沉淀池（5）通过入水泵（6）与化粪池（4）连接。
3.根据权利要求1所述的一种化粪池污水处理系统及处理方法，其特征在于：所述输水主管（14）上设有多个分水管（15）。
4.根据权利要求1所述的一种化粪池污水处理系统及处理方法，其特征在于：每个所述分水管（15）上均设有多个无土蔬菜种植盆。
5.根据权利要求1所述的一种化粪池污水处理系统及处理方法，其特征在于：所述反应池（7）通过出水泵（13）分别与沉淀池（5）和吸附装置（8）连接。
6.一种化粪池污水处理方法，基于如权利要求1-5所述的化粪池处理系统，其特征在于：包括以下步骤：
利用热电联供组件（1）为冷热交换器（2）提供电源；
冷热交换器（2）将回收的冷水加热后泵送至恒温装置（3）；
通过入水泵（6）将化粪池内的污水抽入沉淀池（5）内；
恒温装置（3）为沉淀池（5）和温室大棚（12）持续送入热量，
对沉淀池进行恒温处理，防止沉淀池内的污水冰冻凝固；
通过出水泵（13）将污水抽入反应池（7）内与处理剂搅拌充分反应；
再进入吸附装置（13）内经多个活性炭层进行除臭处理；
通过多个分水管（15）为温室大棚（12）内的无土蔬菜持续提供营养液。
说明书
一种化粪池污水处理系统及处理方法
技术领域
本发明涉及化粪池污水处理技术领域，具体涉及一种化粪池污水处理系统及处理方法。
背景技术
化粪池是处理粪便并加以过滤沉淀的设备。其原理是固化物在池底分解，上层的水化物体，进入管道流走，防止了管道堵塞，给固化物体有充足的时间水解。化粪池指的是将生活污水分格沉淀，及对污泥进行厌氧消化的小型处理构筑物，在天气较为寒冷的地区，化粪池污水易冰冻凝固，导致污水无法进入后续处理，采用加热装置进行保温，能耗较高且处理后污水回收利用率不高，导致处理成本较高。
发明内容
本发明的目的在于提供一种化粪池污水处理系统及处理方法，通过热电联供组件为整个系统提供清洁能源，节约成本，设置的恒温装置为沉淀池提供热量，避免沉淀池内污水冰冻凝固影响后续工序，通过反应池对污水进行搅拌处理后经活性炭吸附除臭，成为蔬菜有机营养液，反应池内置的控制器控制电磁阀及搅拌器实现自动处理，经过输水分管向无土蔬菜种植盆内持续输送营养液，废水利用，节约能源。解决了目前化粪池污水处理系统能耗较高以及回收利用率较低的技术问题。本发明提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为了达到上述目的，本发明采用如下技术方案：
一种化粪池污水处理系统，包括热电联供组件、恒温装置、化粪池、沉淀池、反应池、吸附装置和温室大棚，其中：
所述热电联供组件上设有多个光伏板；
所述恒温装置通过冷热交换器与热电联供组件连接；
所述恒温装置通过输热管分别与沉淀池和温室大棚连接；
所述沉淀池一侧还与化粪池连接；
所述反应池一端与沉淀池连接，另一端与吸附装置连接；
所述反应池上端连接有入料盒；
所述反应池内置有控制器，池体内部还设有多个搅拌器；
所述入料盒内设有污水处理剂；
所述入料盒底部还设有电磁阀；
所述电磁阀和搅拌器均与控制器电连接；
所述吸附装置内设有多层活性炭；
所述吸附装置底部还连接有输水主管。
可选或优选地，所述沉淀池通过入水泵与化粪池连接。
可选或优选地，所述输水主管上设有多个分水管。
可选或优选地，每个所述分水管上均设有多个无土蔬菜种植盆。
可选或优选地，所述反应池通过出水泵分别与沉淀池和吸附装置连接。
基于上述技术方案，可产生如下技术效果：
本发明实施例提供的一种化粪池污水处理系统，适用于化粪池污水处理及回收利用。本发明通过热电联供组件为整个系统提供清洁能源，节约成本，设置的恒温装置为沉淀池提供热量，避免沉淀池内污水冰冻凝固影响后续工序，通过反应池对污水进行搅拌处理后经活性炭吸附除臭，成为蔬菜有机营养液，反应池内置的控制器控制电磁阀及搅拌器实现自动处理，经过输水分管向无土蔬菜种植盆内持续输送营养液，废水利用，节约能源。解决了目前化粪池污水处理系统能耗较高以及回收利用率较低的技术问题。
本发明还提供了一种化粪池污水处理方法，基于如上述化粪池污水处理系统，包括以下步骤：
利用热电联供组件为冷热交换器提供电源；
冷热交换器将回收的冷水加热后泵送至恒温装置；
通过入水泵将化粪池内的污水抽入沉淀池内；
恒温装置为沉淀池和温室大棚持续送入热量，
对沉淀池进行恒温处理，防止沉淀池内的污水冰冻凝固；
通过出水泵将污水抽入反应池内与处理剂搅拌充分反应；
再进入吸附装置内经多个活性炭层进行除臭处理；
通过多个分水管为温室大棚内的无土蔬菜持续提供营养液。
本发明提供的一种化粪池污水处理方法，实施起来简单方便，变废为宝，节约能源，提高废水利用率。
（发明人：陈青）
