模块化设计一体化污水处理设备

发布时间:2021-9-11 9:57:58  中国污水处理工程网

申请日2020.11.26

公开(公告)日2021.02.26

IPC分类号C02F1/52

摘要

本发明公开了一种模块化设计一体化污水处理设备,包括污水槽、处理箱、加药机构、清水槽、沉淀槽、静置槽;该模块化设计一体化污水处理设备通过将絮凝剂溶解成溶液后处理污水,使得较直接加入絮凝剂相比在污水中分散的更加充分,絮凝效果更好,通过在一级絮凝室、二级絮凝室中、静置槽进行三次絮凝处理,使得污水处理效果好,在一级絮凝室、二级絮凝室中絮凝时,得到的絮凝物沉淀均通过第三输送泵分别经过沉淀出口一、沉淀出口二抽出并输送至沉淀槽中,减少沉淀物的同时降低液位,使得污水在一级絮凝室、二级絮凝室有着足够的时间进行静置分离,使得进入下一步的污水中的杂质以及絮凝物少,进一步提高了污水处理效果。


权利要求书

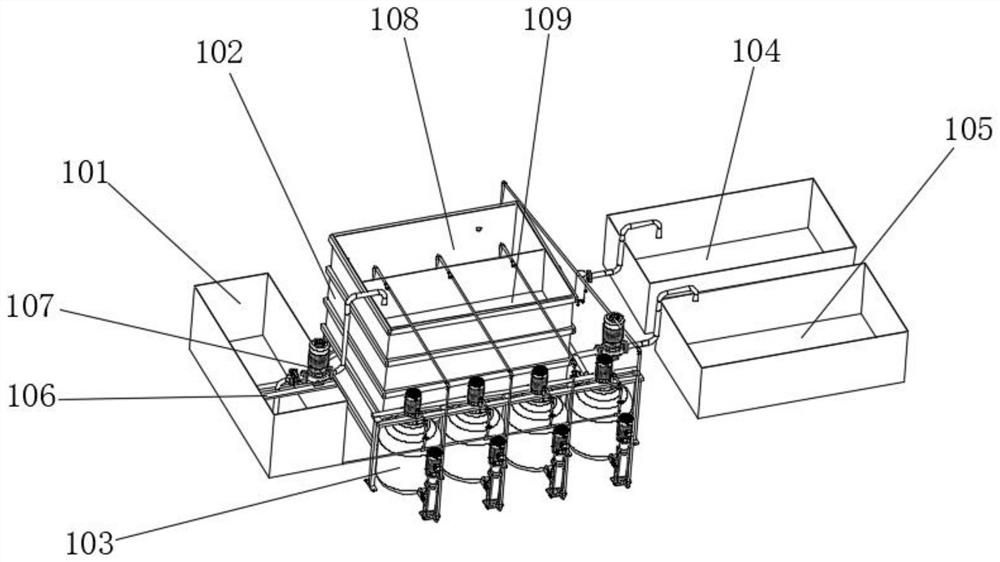

1.一种模块化设计一体化污水处理设备,其特征在于,包括污水槽(101)、处理箱(102)、加药机构(103)、清水槽(104)、沉淀槽(105)、安装板(106)、第一输送泵(107)、二级絮凝室(108)、一级絮凝室(109)、第二输送泵(110)、第三输送泵(111)、静置槽(112),所述污水槽(101)的一侧设置有处理箱(102),所述处理箱(102)的一侧设置有加药机构(103),所述处理箱(102)远离污水槽(101)的一侧并排设置有清水槽(104)和沉淀槽(105),所述处理箱(102)远离加药机构(103)的一侧设置有静置槽(112);

所述处理箱(102)的内腔中安装有分隔板,所述处理箱(102)的内壁与分隔板之间组合形成一级絮凝室(109)和二级絮凝室(108),所述分隔板的一侧顶部安装有连通管,所述一级絮凝室(109)和二级絮凝室(108)之间通过连通管连通。

2.根据权利要求1所述的一种模块化设计一体化污水处理设备,其特征在于,所述处理箱(102)在静置槽(112)的正下方安装有导流管(113),所述静置槽(112)的一侧顶部开设有上清液出口(116),所述上清液出口(116)通过管道连通至第二输送泵(110)的输入端,所述第二输送泵(110)的输出端通过管道连通至清水槽(104)的顶部。

3.根据权利要求1所述的一种模块化设计一体化污水处理设备,其特征在于,所述处理箱(102)的内腔底部接近清水槽(104)、沉淀槽(105)的一侧的高度低于远离清水槽(104)、沉淀槽(105)一侧的高度,所述一级絮凝室(109)的底部开设有沉淀出口一(115),所述二级絮凝室(108)的底部开设有沉淀出口二(114),所述沉淀出口一(115)、沉淀出口二(114)均通过管道连通至第三输送泵(111)的输入端,所述第三输送泵(111)的输出端通过管道连通至沉淀槽(105)的顶部。

4.根据权利要求1所述的一种模块化设计一体化污水处理设备,其特征在于,所述污水槽(101)的顶部安装有安装板(106),所述安装板(106)的顶部安装有第一输送泵(107),所述第一输送泵(107)的输入端通过管道连通至污水槽(101)的内腔中,所述第一输送泵(107)的输出端通过管道连通至一级絮凝室(109)的顶部。

5.根据权利要求1所述的一种模块化设计一体化污水处理设备,其特征在于,所述加药机构(103)包括支撑架(117)、加药罐(118)、搅拌电机(119)、药液输送泵(120)、药液输送管(121)、搅拌桨(122)、加药管(123)、分流药管(124)、三通管(125)、清水管(126),所述支撑架(117)的内腔中并排设置有若干个加药罐(118),若干个所述加药罐(118)的一侧顶部均通过管道连通至清水管(126),所述支撑架(117)的顶部并排安装有若干个搅拌电机(119),所述搅拌电机(119)的输出轴上安装有搅拌桨(122),若干个所述搅拌桨(122)分别位于若干个加药罐(118)的内腔中,所述支撑架(117)的一侧并排设置有若干个药液输送泵(120),若干个所述药液输送泵(120)的输入端均通过管道分别连通至若干个加药罐(118)的一侧底部,其中一个所述药液输送泵(120)的输出端通过管道连通至静置槽(112)的顶端,余下的所述药液输送泵(120)的输出端上安装有药液输送管(121)。

6.根据权利要求5所述的一种模块化设计一体化污水处理设备,其特征在于,若干个所述药液输送管(121)远离药液输送泵(120)的一端均连通至加药管(123)的顶部,所述加药管(123)安装在分隔板的一侧上且位于二级絮凝室(108)的内腔中,所述加药管(123)的底部等距安装有若干个分流药管(124),若干个所述药液输送管(121)上均安装有三通管(125),所述三通管(125)的底部设置有加药支管(127),所述加药支管(127)位于一级絮凝室(109)的顶部。

7.根据权利要求1所述的一种模块化设计一体化污水处理设备,其特征在于,该模块化设计一体化污水处理设备的工作过程如下:

步骤一:向若干个加药罐(118)的内腔中均加入絮凝剂,通过清水管(126)向加药罐(118)中加入清水,启动搅拌电机(119),搅拌电机(119)运转带动搅拌桨(122)转动将絮凝剂溶解于清水中,得到絮凝溶液;

步骤二:启动药液输送泵(120),药液输送泵(120)运转将絮凝溶液输送至加药管(123)和静置槽(112)中,加药管(123)中的絮凝溶液从分流药管(124)加入到二级絮凝室(108)中,在向加药管(123)输送的过程中,部分絮凝溶液从三通管(125)的加药支管(127)加入到一级絮凝室(109)中;

步骤三:污水泵入污水槽(101)中储存后,启动第一输送泵(107),第一输送泵(107)运转将污水输送至一级絮凝室(109)中,絮凝溶液将污水中的杂质絮凝形成絮凝物沉淀,污水的液位达到连通管后从连通管进入二级絮凝室(108)中,污水在二级絮凝室(108)中进行第二次絮凝沉淀后经过导流管(113)进入静置槽(112),污水在静置槽(112)中进行第三次絮凝沉淀并静置,最后上层清液通过第二输送泵(110)输送至清水槽(104)中储存,完成污水处理过程。

说明书

一种模块化设计一体化污水处理设备

技术领域

本发明涉及污水处理领域,具体涉及一种模块化设计一体化污水处理设备。

背景技术

一体化污水处理设备多用于规模小、水质水量波动大、项目分布分散且偏僻以及运行管理能力弱的项目,传统的一体化污水处理设备普遍存在处理效果不稳定,污泥产量大、运行成本高,装置分散、占地大、安装复杂,自动化程度不高、操作维护工作量大且要求高等问题,与乡镇生活污水的特性并不能有效适应。

因此,如何改善现有的一体化污水处理设备普遍存在处理效果不稳定,污泥产量大、占地大、自动化程度不高是本发明需要解决的问题。

发明内容

为了克服上述的技术问题,本发明的目的在于提供了一种模块化设计一体化污水处理设备:通过向若干个加药罐的内腔中均加入絮凝剂,通过清水管向加药罐中加入清水,启动搅拌电机,搅拌电机运转带动搅拌桨转动将絮凝剂溶解于清水中,得到絮凝溶液,启动药液输送泵,药液输送泵运转将絮凝溶液输送至加药管和静置槽中,加药管中的絮凝溶液从分流药管加入到二级絮凝室中,在向加药管输送的过程中,部分絮凝溶液从三通管的加药支管加入到一级絮凝室中,污水泵入污水槽中储存后,启动第一输送泵,第一输送泵运转将污水输送至一级絮凝室中,絮凝溶液将污水中的杂质絮凝形成絮凝物沉淀,污水的液位达到连通管后从连通管进入二级絮凝室中,污水在二级絮凝室中进行第二次絮凝沉淀后经过导流管进入静置槽,污水在静置槽中进行第三次絮凝沉淀并静置,最后上层清液通过第二输送泵输送至清水槽中储存,完成污水处理过程,解决了现有的一体化污水处理设备普遍存在处理效果不稳定,污泥产量大、占地大、自动化程度不高的问题。

本发明的目的可以通过以下技术方案实现:

一种模块化设计一体化污水处理设备,包括污水槽、处理箱、加药机构、清水槽、沉淀槽、安装板、第一输送泵、二级絮凝室、一级絮凝室、第二输送泵、第三输送泵、静置槽,所述污水槽的一侧设置有处理箱,所述处理箱的一侧设置有加药机构,所述处理箱远离污水槽的一侧并排设置有清水槽和沉淀槽,所述处理箱远离加药机构的一侧设置有静置槽;

所述处理箱的内腔中安装有分隔板,所述处理箱的内壁与分隔板之间组合形成一级絮凝室和二级絮凝室,所述分隔板的一侧顶部安装有连通管,所述一级絮凝室和二级絮凝室之间通过连通管连通。

作为本发明进一步的方案:所述处理箱在静置槽的正下方安装有导流管,所述静置槽的一侧顶部开设有上清液出口,所述上清液出口通过管道连通至第二输送泵的输入端,所述第二输送泵的输出端通过管道连通至清水槽的顶部。

作为本发明进一步的方案:所述处理箱的内腔底部接近清水槽、沉淀槽的一侧的高度低于远离清水槽、沉淀槽一侧的高度,所述一级絮凝室的底部开设有沉淀出口一,所述二级絮凝室的底部开设有沉淀出口二,所述沉淀出口一、沉淀出口二均通过管道连通至第三输送泵的输入端,所述第三输送泵的输出端通过管道连通至沉淀槽的顶部。

作为本发明进一步的方案:所述污水槽的顶部安装有安装板,所述安装板的顶部安装有第一输送泵,所述第一输送泵的输入端通过管道连通至污水槽的内腔中,所述第一输送泵的输出端通过管道连通至一级絮凝室的顶部。

作为本发明进一步的方案:所述加药机构包括支撑架、加药罐、搅拌电机、药液输送泵、药液输送管、搅拌桨、加药管、分流药管、三通管、清水管,所述支撑架的内腔中并排设置有若干个加药罐,若干个所述加药罐的一侧顶部均通过管道连通至清水管,所述支撑架的顶部并排安装有若干个搅拌电机,所述搅拌电机的输出轴上安装有搅拌桨,若干个所述搅拌桨分别位于若干个加药罐的内腔中,所述支撑架的一侧并排设置有若干个药液输送泵,若干个所述药液输送泵的输入端均通过管道分别连通至若干个加药罐的一侧底部,其中一个所述药液输送泵的输出端通过管道连通至静置槽的顶端,余下的所述药液输送泵的输出端上安装有药液输送管。

作为本发明进一步的方案:若干个所述药液输送管远离药液输送泵的一端均连通至加药管的顶部,所述加药管安装在分隔板的一侧上且位于二级絮凝室的内腔中,所述加药管的底部等距安装有若干个分流药管,若干个所述药液输送管上均安装有三通管,所述三通管的底部设置有加药支管,所述加药支管位于一级絮凝室的顶部。

作为本发明进一步的方案:该模块化设计一体化污水处理设备的工作过程如下:

步骤一:向若干个加药罐的内腔中均加入絮凝剂,通过清水管向加药罐中加入清水,启动搅拌电机,搅拌电机运转带动搅拌桨转动将絮凝剂溶解于清水中,得到絮凝溶液;

步骤二:启动药液输送泵,药液输送泵运转将絮凝溶液输送至加药管和静置槽中,加药管中的絮凝溶液从分流药管加入到二级絮凝室中,在向加药管输送的过程中,部分絮凝溶液从三通管的加药支管加入到一级絮凝室中;

步骤三:污水泵入污水槽中储存后,启动第一输送泵,第一输送泵运转将污水输送至一级絮凝室中,絮凝溶液将污水中的杂质絮凝形成絮凝物沉淀,污水的液位达到连通管后从连通管进入二级絮凝室中,污水在二级絮凝室中进行第二次絮凝沉淀后经过导流管进入静置槽,污水在静置槽中进行第三次絮凝沉淀并静置,最后上层清液通过第二输送泵输送至清水槽中储存,完成污水处理过程。

本发明的有益效果:

本发明的一种模块化设计一体化污水处理设备,通过向若干个加药罐的内腔中均加入絮凝剂,通过清水管向加药罐中加入清水,启动搅拌电机,搅拌电机运转带动搅拌桨转动将絮凝剂溶解于清水中,得到絮凝溶液,启动药液输送泵,药液输送泵运转将絮凝溶液输送至加药管和静置槽中,加药管中的絮凝溶液从分流药管加入到二级絮凝室中,在向加药管输送的过程中,部分絮凝溶液从三通管的加药支管加入到一级絮凝室中,污水泵入污水槽中储存后,启动第一输送泵,第一输送泵运转将污水输送至一级絮凝室中,絮凝溶液将污水中的杂质絮凝形成絮凝物沉淀,污水的液位达到连通管后从连通管进入二级絮凝室中,污水在二级絮凝室中进行第二次絮凝沉淀后经过导流管进入静置槽,污水在静置槽中进行第三次絮凝沉淀并静置,最后上层清液通过第二输送泵输送至清水槽中储存,完成污水处理过程;

该模块化设计一体化污水处理设备通过将絮凝剂溶解成溶液后处理污水,使得较直接加入絮凝剂相比在污水中分散的更加充分,絮凝效果更好,通过在一级絮凝室、二级絮凝室中、静置槽进行三次絮凝处理,使得污水处理效果好,在一级絮凝室、二级絮凝室中絮凝时,得到的絮凝物沉淀均通过第三输送泵分别经过沉淀出口一、沉淀出口二抽出并输送至沉淀槽中,减少沉淀物的同时降低液位,使得污水在一级絮凝室、二级絮凝室有着足够的时间进行静置分离,使得进入下一步的污水中的杂质以及絮凝物少,进一步提高了污水处理效果。

(发明人:吴春生)
