申请日2020.06.14
公开（公告）日2021.02.26
IPC分类号C02F1/04
摘要
本实用新型公开了一种污水蒸发处理装置，包括蒸发箱体，其从上往下依次设储水箱、蒸发箱、加热箱，蒸发箱内设蒸发托盘，储水箱与蒸发箱通过导流管连接，在导流管的进口处设调节阀；储水箱上设污水口，蒸发箱连接蒸汽导出管。蒸发箱侧壁设送风机以及托盘进出门；本实用新型通过将污水导入蒸发托盘内，通过加热及送风作用下，加速对污水进行蒸发处理。
权利要求书
1.一种污水蒸发处理装置，其特征在于，包括蒸发箱体，其从上往下依次设储水箱、蒸发箱、加热箱，蒸发箱内设蒸发托盘，储水箱与蒸发箱通过导流管连接，在导流管的进口处设调节阀；储水池上设污水口，蒸发箱连接蒸汽导出管。
2.根据权利要求1所述的一种污水蒸发处理装置，其特征在于，所述蒸发箱侧壁设送风机。
3.根据权利要求1所述的一种污水蒸发处理装置，其特征在于，所述储水箱上方设清洗盖。
4.根据权利要求1所述的一种污水蒸发处理装置，其特征在于，所述蒸发箱侧壁设托盘进出门。
说明书
一种污水蒸发处理装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种污水蒸发处理装置。
背景技术
对工业污水的处理一直是普遍关注的热点。由于此类污水种类繁多、水量变化大、水质浓度高、成份复杂，因而处理难度大。目前大多采用常规技术的联合处理工艺，即净化、沉隔、液流、沉淀、过滤、参合淡化最终排放处理，或者收集起来送到专业的污水理公司进行统一处理。此类工艺的设备往往占地面积大，建设费用高，工艺流程长，传递过程耗能大、运行成本高，对一般中小工业企业“节能减排”带来极大压力，适用范围和推广方面有一定的局限性。因此需要研究一款小型的污水处理装置，适用于一些中小型工业企业，且容易推广。
实用新型内容
本实用新型的目的在于提供一种污水蒸发处理装置，其结构简单，且可小型化生产，容易推广。
为实现上述目的，本实用新型提供如下技术方案：

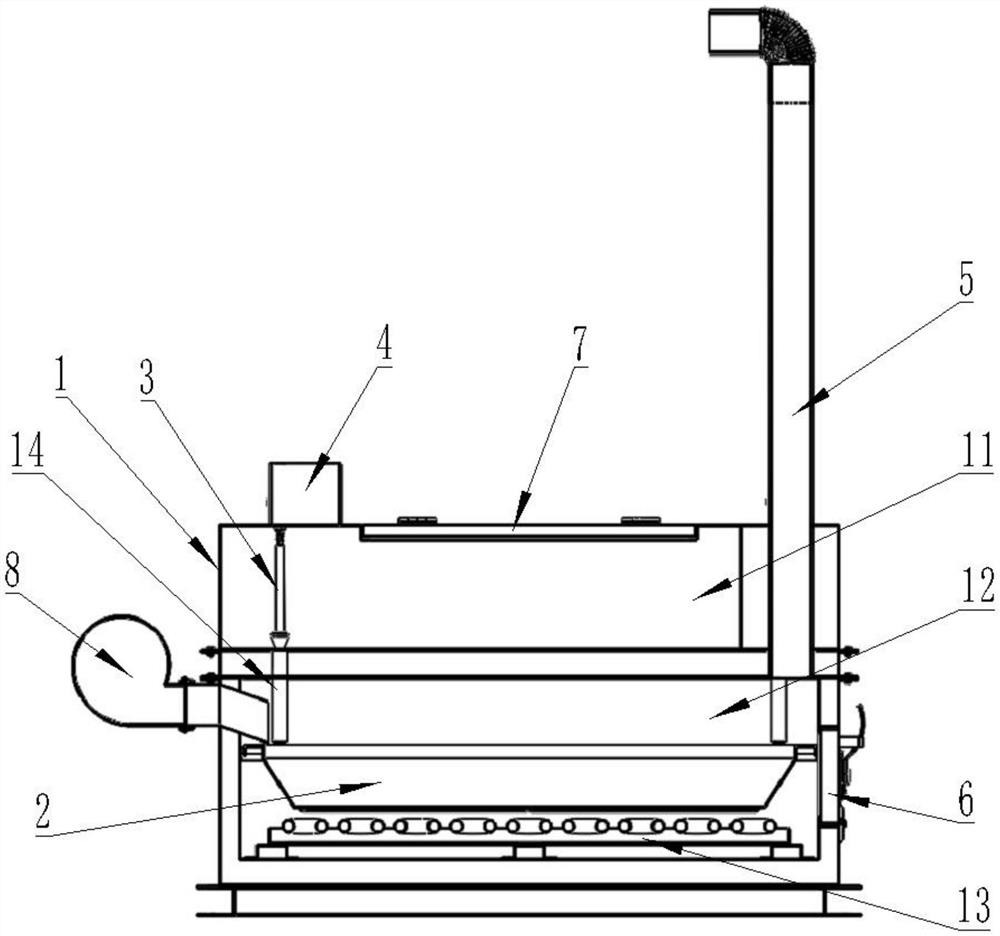

一种污水蒸发处理装置，包括蒸发箱体，其从上往下依次设储水箱、蒸发箱、加热箱，蒸发箱内设蒸发托盘，储水箱与蒸发箱通过导流管连接，在导流管的进口处设调节阀；储水箱上设污水口，蒸发箱连接蒸汽导出管。
所述蒸发箱侧壁设送风机，可加快蒸发托盘内的蒸汽增发。
所述储水箱上方设清洗盖，可方便定期清理储水箱内的污垢。
所述蒸发箱侧壁设托盘进出门。
本实用新型通过污水口灌入污水至储水箱，打开调节阀，通过导流管，将污水灌入蒸发箱的蒸发托盘，在蒸发箱下方加热箱的加热作用下，将蒸发托盘内的污水进行蒸发处理，蒸汽通过蒸汽导出管排出；而污水蒸发蒸汽后的污垢残留在蒸发托盘内，可以通过定期打开托盘进出门，将蒸发托盘抽出，清理蒸发托盘内的残留污垢。同时，本实用新型的结构简单，可小型化批量生产，方便推广。
（发明人：龚捷;吴德鹏;王炳军;胡银红;余书发;李安南）
