申请日2020.06.05
公开（公告）日2021.02.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种环境工程用污水处理装置，包括水罐本体，所述水罐本体的上表面固定连接有操作台，所述操作台的上表面固定连接有水泵，所述水泵的进水端固定连接有进水管，所述水泵的出水端固定连接有出水管，所述水罐本体的内侧壁固定连接有筛网和投料口，所述水罐本体的右侧壁分别固定连接有压力感应灯和PH测试表。该种环境工程用污水处理装置，通过设置投料口，首先将污水的PH值调和到适合微生物发生反应的数值，其次通过设置水罐本体右侧的控制阀，使得氧气进入水罐本体内，设置左侧的开关阀使初步处理的污水进入水罐本体的底部，最后打开电机，使填料在搅拌叶的作用下与污水充分反应，实现了污水最终处理的目的。
权利要求书

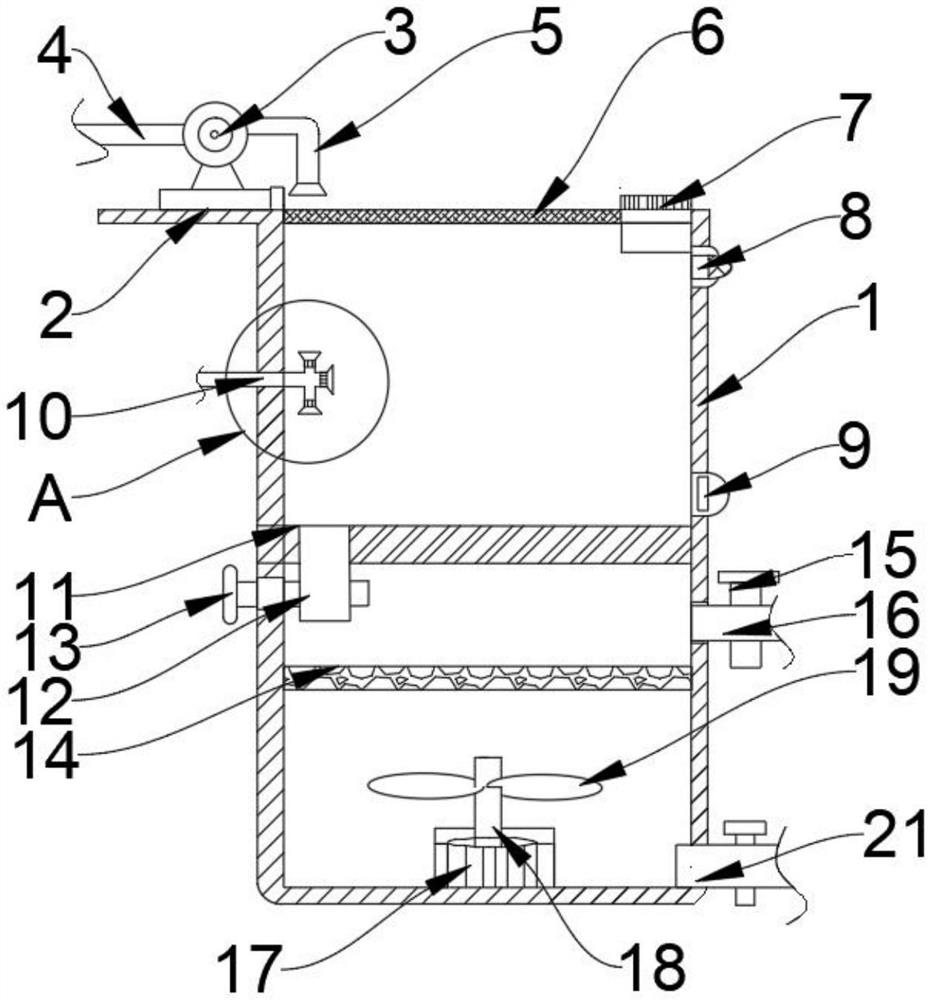

1.一种环境工程用污水处理装置，包括水罐本体(1)，其特征在于：所述水罐本体(1)的上表面固定连接有操作台(2)，所述操作台(2)的上表面固定连接有水泵(3)，所述水泵(3)的进水端固定连接有进水管(4)，所述水泵(3)的出水端固定连接有出水管(5)，所述水罐本体(1)的内侧壁分别固定连接有筛网(6)和投料口(7)，所述水罐本体(1)的右侧壁分别固定连接有压力感应灯(8)和PH测试表(9)，所述水罐本体(1)的左侧壁分别固定连接有清理输水管(10)和隔板(11)，所述清理输水管(10)的末端固定连接有雾化喷头(20)，所述隔板(11)的下表面固定连接有引水管(12)，所述水罐本体(1)的左侧设置有开关阀(13)，所述水罐本体(1)的内壁固定连接有填料层(14)，所述水罐本体(1)的右侧壁分别固定连接有入氧管(16)和净水出管(21)，所述入氧管(16)的上表面固定连接有控制阀(15)，所述水罐本体(1)的底端固定连接有电机(17)，所述电机(17)的输出端固定连接有转轴(18)，所述转轴(18)的表面固定连接有搅拌叶(19)。
2.根据权利要求1所述的一种环境工程用污水处理装置，其特征在于：所述雾化喷头(20)的数量为三个，且三个雾化喷头(20)分别位于清理输水管(10)的上下两侧和右侧。
3.根据权利要求1所述的一种环境工程用污水处理装置，其特征在于：所述控制阀(15)的数量为两个，且净水出管(21)的上表面设置有与入氧管(16)相同的控制阀(15)。
4.根据权利要求1所述的一种环境工程用污水处理装置，其特征在于：所述筛网(6)的规格为长度三米，宽度两米，厚度五厘米，所述筛网(6)孔目数为两百目，且筛网(6)的材料为不锈钢。
5.根据权利要求1所述的一种环境工程用污水处理装置，其特征在于：所述填料层(14)为微生物的载体，所述填料层(14)为蜂窝状。
6.根据权利要求1所述的一种环境工程用污水处理装置，其特征在于：所述电机(17)的表面设置有防水涂层，所述搅拌叶(19)的数量为两片，且两片搅拌叶(19)以转轴(18)的中心线为对称轴对称设置在转轴(18)的外表面。
说明书
一种环境工程用污水处理装置
技术领域
本实用新型涉及环境工程技术领域，具体为一种环境工程用污水处理装置。
背景技术
中国是一个人口大国，近代科技飞速发展，虽然科技的创新为人类的生活带来了很多的便利，但是，与此同时，我们的环境污染问题也日趋严重，目前我国水污染负荷过大，超过水环境容量，南方丰水地区水质性缺水问题突出，北方水资源短缺，水量性缺水严重，生态用水严重不足。中国水环境的COD承载力为740.9万吨，但全国第一次污染源调查发现，COD实际排放量为3028.96万吨。环保部门公布的调查数据显示，2012年，全国十大水系、 62个主要湖泊分别有31％和39％的淡水水质达不到饮用水要求，严重影响人们的健康、生产和生活。如果污水处理的问题得不到解决的话，那么中国将面临严重的局面。
污水处理的问题日趋严峻，目前市场上已经出现了很多污水处理系统，而由于某些原因，处理过的污水依然达不到市场排放标准，很多处理污水的设备既浪费了人力，又得不到明显的效果，人们急需一种新型的处理污水的设备。
实用新型内容
本实用新型的目的在于提供一种环境工程用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环境工程用污水处理装置，包括水罐本体，所述水罐本体的上表面固定连接有操作台，所述操作台的上表面固定连接有水泵，所述水泵的进水端固定连接有进水管，所述水泵的出水端固定连接有出水管，所述水罐本体的的内侧壁分别固定连接有筛网和投料口，所述水罐本体的右侧壁分别固定连接有压力感应灯和pH测试表，所述水罐本体的左侧壁分别固定连接有清理输水管和隔板，所述清理输水管的末端固定连接有雾化喷头，所述隔板的下表面固定连接有引水管，所述水罐本体的左侧壁插接有开关阀，所述水罐本体的内壁固定连接有填料层，所述水罐本体的右侧壁分别固定连接有入氧管和净水出管，所述入氧管的上表面固定连接有控制阀，所述水罐本体的底端固定连接有电机，所述电机的输出端固定连接有转轴，所述转轴的表面固定连接有搅拌叶。
优选的，所述雾化喷头的数量为三个，且三个雾化喷头分别位于清理输水管的上下两侧和右侧。
优选的，所述控制阀的数量为两个，且净水出管的上表面设置有与入氧管相同的控制阀。
优选的，所述筛网的规格为长度三米，宽度两米，厚度五厘米，所述筛网孔目数为两百目，且筛网的材料为不锈钢。
优选的，所述填料层为微生物的载体，所述填料层为蜂窝状。
优选的，所述电机的表面设置有防水涂层，所述搅拌叶的数量为两片，且两片搅拌叶以转轴的中心线为对称轴对称设置在转轴的外表面。
有益效果
本实用新型提供了一种环境工程用污水处理装置，具备以下有益效果：
1.该种环境工程用污水处理装置，通过设置筛网首先使即将进入水罐本体的污水进行初步处理，被初步处理过后的污水内不再含有其他的杂物，然后将筛网上的垃圾和杂物进行人工处理，最终达到了去除污水里的一些杂物的效果。
2.该种环境工程用污水处理装置，通过设置投料口，首先将污水的PH 值调和到适合微生物发生反应的数值，其次通过设置水罐本体右侧的控制阀，使得氧气进入水罐本体内，设置左侧的开关阀使初步处理的污水进入水罐本体的底部，最后打开电机，使填料在搅拌叶的作用下与污水充分反应，实现了污水最终处理的目的。
（发明人：葛睿）
