申请日2018.06.14
公开（公告）日2021.02.19
IPC分类号B01D36/02; C02F11/121; C02F11/13
摘要
本发明公开了一种环保污水污泥分离装置，包括车体，所述车体的两侧均设有两个滚轮，所述车体的上端设有过滤装置，所述过滤装置的一侧设有调节装置，所述过滤装置的另一侧连接有第一输料管，所述第一输料管上设有污泥泵，所述第一输料管的一端设有第二输送管，所述第一输料管和第二输送管的一端均固定有连接板。本发明实现了对污泥污水进行分离的功能，解决了污水污泥分离不彻底的问题，避免了污水中存有污泥，污泥中存有污水的情况发生，通过对污泥的挤压，解决了污泥无法进行彻底处理的问题，同时也解决了污水不能利用的问题，达到了保护环境的要求，大大降低了对环境造成的污染，操作简单，方便使用。
权利要求书

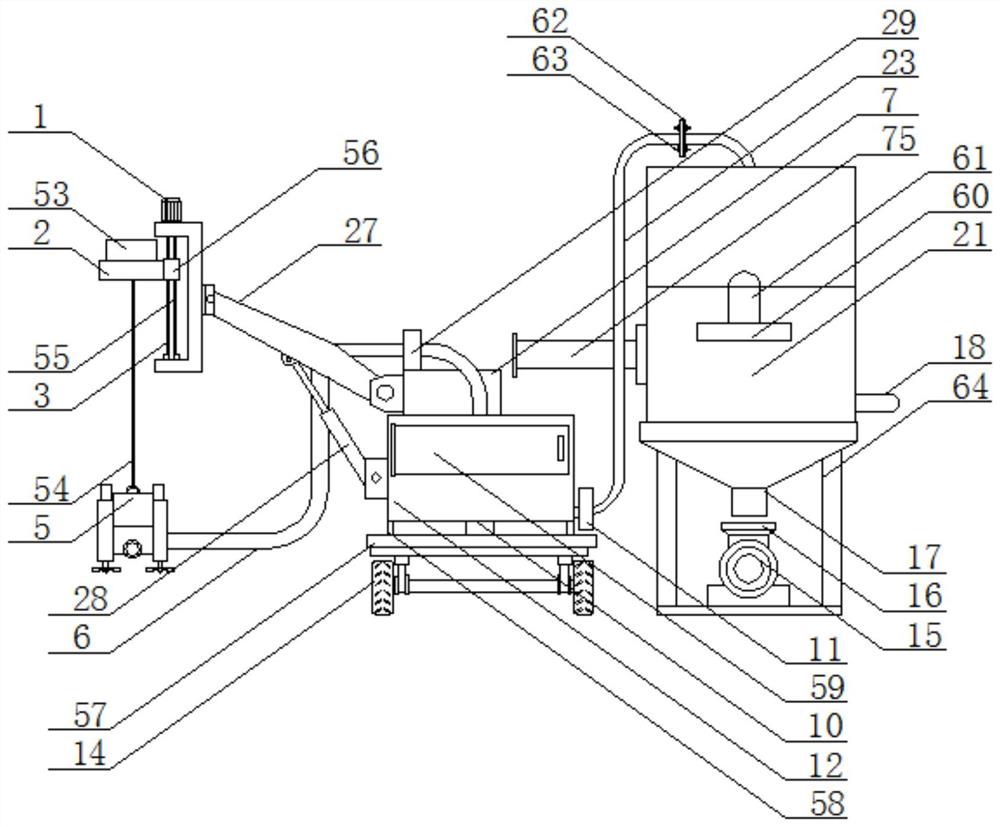

1.一种环保污水污泥分离装置，包括车体（57），其特征在于：所述车体（57）的两侧均设有两个滚轮（14），所述车体（57）的上端设有过滤装置，所述过滤装置的一侧设有调节装置，所述过滤装置的另一侧连接有第一输料管（23），所述第一输料管（23）上设有污泥泵（11），所述第一输料管（23）的一端设有第二输料管（33），所述第一输料管（23）和第二输料管（33）的一端均固定有连接板（62），两个连接板（62）之间通过两个第一螺栓（63）进行固定，所述第二输料管（33）的一端连接有第一分离装置，所述第一分离装置的下端固定有第三支撑架（64），所述第一分离装置的下端设有排料管（17），所述第三支撑架（64）的下端固定有垫块，所述垫块的上端设有第一输送装置，所述第一分离装置的一端连接有第一输水管（18），所述第一输水管（18）上设有阀门（34），所述第一输水管（18）的一端连接有第二分离装置，所述第二分离装置的一侧连接有第二输水管（36），所述第二分离装置的一侧设有水箱（35），且第二输水管（36）的一端连接在水箱（35）的上端侧壁上，所述第二分离装置的下端固定有第一支撑架（47），所述第二分离装置的下端设有第二输送装置，所述第一输送装置和第二输送装置的一端共同设有传送带（30），且第一输送装置、第二输送装置和传送带（30）相对应，所述传送带（30）的上端设有烘干装置，所述传送带（30）的一端设有挤压装置，且传送带（30）的一端延伸至挤压装置内，所述传送带（30）的下端设有第四支撑架（69），且传送带（30）架设在第四支撑架（69）的上端；
所述第一分离装置包括固定在第三支撑架（64）上端的第一分离箱（21），所述第一分离箱（21）的一侧固定有放置板（60），所述放置板（60）的上端设有LED灯（61），所述第一分离箱（21）的上端固定有放置箱（24），且第二输料管（33）的一端连接在放置箱（24）的上端侧壁上，所述放置箱（24）内设有第二过滤板（25），所述放置箱（24）的下端设有第一开口（26），所述第一分离箱（21）的上端设有和第一开口（26）对应的第四开口，且第一开口（26）和第四开口贯通设置，所述第一分离箱（21）的一侧固定有第八油缸（75），所述第八油缸（75）的活塞杆贯穿第一分离箱（21）的侧壁并延伸至第一分离箱（21）内，所述第八油缸（75）的活塞杆末端固定有第一推板（22），所述第一分离箱（21）内的相对侧壁上铰接有两个第一挡板（20）,且两个第一挡板（20）相互对应，所述第一推板（22）的下端抵触在其中一个第一挡板（20）的上端，所述第一分离箱（21）的下端连接有第二落料管（65），所述第二落料管（65）内的相对侧壁上均转动连接有第六油缸（49），且两个第六油缸（49）的活塞杆末端分别转动连接在两个第一挡板（20）的下端，所述第一分离箱（21）的一侧设有第五开口，所述第五开口处安装有第一过滤板（19），所述第一输水管（18）的一端连接在第五开口处；
所述第二分离装置包括固定在第一支撑架（47）上端的第二分离箱（38），且第一输水管（18）的一端连接在第二分离箱（38）的一端侧壁上，所述第二分离箱（38）的上端固定有两个第二油缸（37），所述第二油缸（37）的活塞杆贯穿第二分离箱（38）的侧壁并延伸至第二分离箱（38）内，两个第二油缸（37）的活塞杆末端共同固定有第二推板（44），所述第二分离箱（38）内的相对侧壁上均铰接有第二挡板（45），第二分离箱（38）内的相对侧壁上均转动连接有第五油缸（46），且第五油缸（46）位于第二挡板（45）的下端，两个第五油缸（46）的活塞杆末端分别转动连接在第二挡板（45）的下端，所述第二分离箱（38）的下端连接有第一落料管，所述第一落料管的下端连接有出料管（48），所述第二输水管（36）的一端连接在第二分离箱（38）的一端侧壁上；
所述过滤装置包括固定在车体（57）上端四角的支撑杆（58），四个支撑杆（58）的上端共同固定有固定箱（12），所述车体（57）的上端设有凹槽，所述凹槽内的底部固定有第一驱动电机（10），所述第一驱动电机（10）的输出轴贯穿固定箱（12）的侧壁并延伸至固定箱（12）内，所述第一驱动电机（10）的输出轴末端固定有转动杆（13），所述转动杆（13）的上端固定有过滤箱（8），所述过滤箱（8）的上端连接有固定管，所述固定管的上端通过旋转接头连接有输送管（6），所述输送管（6）的一端贯穿固定箱（12）的侧壁并延伸至固定箱（12）的一侧，所述过滤箱（8）的一侧设有第七开口，所述第七开口处铰接有第一保护盖（9），所述固定箱（12）的一侧设有第八开口，所述第八开口处铰接有第二保护盖（59），所述第一保护盖（9）和第二保护盖（59）上均设有拉手，所述第一输料管（23）的一端连接在固定箱（12）的一端侧壁上。
2.根据权利要求1所述的一种环保污水污泥分离装置，其特征在于，所述调节装置包括固定在固定箱（12）上端的固定块（7），所述固定块（7）的上端固定有限位板（29），所述固定块（7）的一侧转动连接有支撑臂（27），所述固定箱（12）的一侧转动连接有第一油缸（28），且第一油缸（28）的活塞杆末端转动连接在支撑臂（27）的下端，所述支撑臂（27）的一端转动连接有固定框（4），所述固定框（4）的上端固定有伺服电机（1），所述伺服电机（1）的输出轴末端贯穿固定框（4）的侧壁并延伸至固定框（4）内，所述伺服电机（1）的输出轴末端固定有螺杆（3），且螺杆（3）的一端转动连接在固定框（4）内的一端侧壁上，所述固定框（4）内的相对侧壁上固定有两个相互平行的丝杆（55），且两个丝杆（55）分别位于螺杆（3）的两侧，两个丝杆（55）上共同贯穿设有移动块（56），所述移动块（56）上设有螺纹通孔，且螺杆（3）贯穿螺纹通孔，所述移动块（56）的一端固定有支撑块（2），所述支撑块（2）的上端固定有卷扬机（53），所述卷扬机（53）的下端连接有拉绳（54），所述拉绳（54）的下端贯穿支撑块（2）并延伸至支撑块（2）的下端，所述拉绳（54）的下端连接有潜水式淤泥抽砂泵（5），且输送管（6）的一端贯穿限位板（29）并连接在潜水式淤泥抽砂泵（5）的一端。
3.根据权利要求1所述的一种环保污水污泥分离装置，其特征在于，所述第一输送装置包括放置在垫块上端的第一螺旋输料管（15），所述第一螺旋输料管（15）的一侧设有第一保护箱，所述第一保护箱内的一端侧壁上固定有第二驱动电机，所述第二驱动电机的输出轴贯穿第一保护箱的侧壁并延伸至第一保护箱的一侧，所述第二驱动电机的输出轴末端固定有第一螺旋输料杆，且第一螺旋输料杆位于第一螺旋输料管（15）内，所述第一螺旋输料管（15）的上端设有进料管（16），且进料管（16）和排料管（17）相对应。
4.根据权利要求3所述的一种环保污水污泥分离装置，其特征在于，所述第二输送装置包括设置在第二分离箱（38）下端的第二保护箱（50），所述第二保护箱（50）内的一端侧壁上固定有第三驱动电机，所述第三驱动电机的输出轴贯穿第二保护箱（50）的侧壁并延伸至第二保护箱（50）的一侧，所述第三驱动电机的输出轴末端固定有第二螺旋输料杆，且第二螺旋输料杆位于第二螺旋输料管（39）内，所述出料管（48）的下端连接在第二螺旋输料管（39）的上端，所述第二螺旋输料管（39）的上端设有第六开口，且第六开口和出料管（48）相对应，所述第二螺旋输料管（39）的下端设有第二支撑架（52），且第二螺旋输料管（39）架设在第二支撑架（52）的上端。
5.根据权利要求4所述的一种环保污水污泥分离装置，其特征在于，所述烘干装置包括设置在传送带（30）两侧的承载杆（68），两个承载杆（68）的上端共同固定有支撑板（32），所述支撑板（32）的上端固定有烘干机（31），所述烘干机（31）的下端连接有出风管，所述出风管的一端贯穿支撑板（32）的侧壁并延伸至支撑板（32）的下端，且出风管和传送带（30）相对应，所述第一螺旋输料管（15）的一端和第二螺旋输料管（39）的一端均和传送带（30）相对应。
6.根据权利要求1所述的一种环保污水污泥分离装置，其特征在于，所述挤压装置包括挤压箱（42），所述挤压箱（42）的一侧设有第三开口（67），且传送带（30）的一端延伸至第三开口（67）内，所述挤压箱（42）的另一侧设有第二开口（51），所述第二开口（51）处铰接有封盖（43），所述挤压箱（42）的两侧均固定有第三油缸（40），所述第三油缸（40）的活塞杆贯穿挤压箱（42）的侧壁并延伸至挤压箱（42）内，所述第三油缸（40）的活塞杆末端固定有第五推板（72），且两个第五推板（72）相互对应，所述挤压箱（42）的上端固定有第四油缸（41），所述第四油缸（41）的活塞杆贯穿挤压箱（42）的侧壁并延伸至挤压箱（42）内，所述第四油缸（41）的活塞杆末端固定有第三推板（66），所述挤压箱（42）的另一侧固定有第七油缸（70），所述第七油缸（70）的活塞杆贯穿挤压箱（42）的侧壁并延伸至挤压箱（42）内，所述第七油缸（70）的活塞杆末端固定有第四推板（71），所述挤压箱（42）内的底部一侧设有限位槽，所述限位槽内设有固定板（74），所述固定板（74）的一侧固定有限位块（73），所述限位块（73）通过第二螺栓固定在挤压箱（42）内的底部。
说明书
一种环保污水污泥分离装置
技术领域
本发明涉及污水污泥处理技术领域，尤其涉及一种环保污水污泥分离装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程 ，污泥处理是对污泥进行减量化、稳定化和无害化处理的过程。污水处理程度越高，就会产生越多的污泥残余物需要加以处理。除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施。对现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分。
目前，城市生活污水排放已是国内城市用水的主要污染源，城市生活污水处理是当前和今后城市节约用水和水环境保护工作的重中之重，这些生活污水、污泥直接排放，会对环境造成严重破坏，因此需要对其进行相应的处理，以减轻对环境的污染，这就需要用到污水污泥分离装置，但是，现有的污水污泥分离装置分离不彻底，污水中还是存有污泥，而污泥中存有污水，在排放之后同样还是会对环境造成严重的污染，无法对污泥进行彻底处理，分离出的污水也无法利用，为此，我们提出了一种环保污水污泥分离装置来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种环保污水污泥分离装置。
为了实现上述目的，本发明采用了如下技术方案：
一种环保污水污泥分离装置，包括车体，所述车体的两侧均设有两个滚轮，所述车体的上端设有过滤装置，所述过滤装置的一侧设有调节装置，所述过滤装置的另一侧连接有第一输料管，所述第一输料管上设有污泥泵，所述第一输料管的一端设有第二输料管，所述第一输料管和第二输料管的一端均固定有连接板，两个连接板之间通过两个第一螺栓进行固定，所述第二输料管的一端连接有第一分离装置，所述第一分离装置的下端固定有第三支撑架，所述第一分离装置的下端设有排料管，所述第三支撑架的下端固定有垫块，所述垫块的上端设有第一输送装置，所述第一分离装置的一端连接有第一输水管，所述第一输水管上设有阀门，所述第一输水管的一端连接有第二分离装置，所述第二分离装置的一侧连接有第二输水管，所述第二分离装置的一侧设有水箱，且第二输水管的一端连接在水箱的上端侧壁上，所述第二分离装置的下端固定有第一支撑架，所述第二分离装置的下端设有第二输送装置，所述第一输送装置和第二输送装置的一端共同设有传送带，且第一输送装置、第二输送装置和传送带相对应，所述传送带的上端设有烘干装置，所述传送带的一端设有挤压装置，且传送带的一端延伸至挤压装置内，所述传送带的下端设有第四支撑架，且传送带架设在第四支撑架的上端。
优选地，所述过滤装置包括固定在车体上端四角的支撑杆，四个支撑杆的上端共同固定有固定箱，所述车体的上端设有凹槽，所述凹槽内的底部固定有第一驱动电机，所述第一驱动电机的输出轴贯穿固定箱的侧壁并延伸至固定箱内，所述第一驱动电机的输出轴末端固定有转动杆，所述转动杆的上端固定有过滤箱，所述过滤箱的上端连接有固定管，所述固定管的上端通过旋转接头连接有输送管，所述输送管的一端贯穿固定箱的侧壁并延伸至固定箱的一侧，所述过滤箱的一侧设有第七开口，所述第七开口处铰接有第一保护盖，所述固定箱的一侧设有第八开口，所述第八开口处铰接有第二保护盖，所述第一保护盖和第二保护盖上均设有拉手，所述第一输料管的一端连接在固定箱的一端侧壁上。
优选地，所述调节装置包括固定在固定箱上端的固定块，所述固定块的上端固定有限位板，所述固定块的一侧转动连接有支撑臂，所述固定箱的一侧转动连接有第一油缸，且第一油缸的活塞杆末端转动连接在支撑臂的下端，所述支撑臂的一端转动连接有固定框，所述固定框的上端固定有伺服电机，所述伺服电机的输出轴末端贯穿固定框的侧壁并延伸至固定框内，所述伺服电机的输出轴末端固定有螺杆，且螺杆的一端转动连接在固定框内的一端侧壁上，所述固定框内的相对侧壁上固定有两个相互平行的丝杆，且两个丝杆分别位于螺杆的两侧，两个丝杆上共同贯穿设有移动块，所述移动块上设有螺纹通孔，且螺杆贯穿螺纹通孔，所述移动块的一端固定有支撑块，所述支撑块的上端固定有卷扬机，所述卷扬机的下端连接有拉绳，所述拉绳的下端贯穿支撑块并延伸至支撑块的下端，所述拉绳的下端连接有潜水式淤泥抽砂泵，且输送管的一端贯穿限位板并连接在潜水式淤泥抽砂泵的一端。
优选地，所述第一分离装置包括固定在第三支撑架上端的第一分离箱，所述第一分离箱的一侧固定有放置板，所述放置板的上端设有LED灯，所述第一分离箱的上端固定有放置箱，且第二输料管的一端连接在放置箱的上端侧壁上，所述放置箱内设有第二过滤板，所述放置箱的下端设有第一开口，所述第一分离箱的上端设有和第一开口对应的第四开口，且第一开口和第四开口贯通设置，所述第一分离箱的一侧固定有第八油缸，所述第八油缸的活塞杆贯穿第一分离箱的侧壁并延伸至第一分离箱内，所述第八油缸的活塞杆末端固定有第一推板，所述第一分离箱内的相对侧壁上铰接有两个第一挡板,且两个第一挡板相互对应，所述第一推板的下端抵触在其中一个第一挡板的上端，所述第一分离箱的下端连接有第二落料管，所述第二落料管内的相对侧壁上均转动连接有第六油缸，且两个第六油缸的活塞杆末端分别转动连接在两个第一挡板的下端，所述第一分离箱的一侧设有第五开口，所述第五开口处安装有第一过滤板，所述第一输水管的一端连接在第五开口处。
优选地，所述第一输送装置包括放置在垫块上端的第一螺旋输料管，所述第一螺旋输料管的一侧设有第一保护箱，所述第一保护箱内的一端侧壁上固定有第二驱动电机，所述第二驱动电机的输出轴贯穿第一保护箱的侧壁并延伸至第一保护箱的一侧，所述第二驱动电机的输出轴末端固定有第一螺旋输料杆，且第一螺旋输料杆位于第一螺旋输料管内，所述第一螺旋输料管的上端设有进料管，且进料管和排料管相对应。
优选地，所述第二分离装置包括固定在第一支撑架上端的第二分离箱，且第一输水管的一端连接在第二分离箱的一端侧壁上，所述第二分离箱的上端固定有两个第二油缸，所述第二油缸的活塞杆贯穿第二分离箱的侧壁并延伸至第二分离箱内，两个第二油缸的活塞杆末端共同固定有第二推板，所述第二分离箱内的相对侧壁上均铰接有第二挡板，第二分离箱内的相对侧壁上均转动连接有第五油缸，且第五油缸位于第二挡板的下端，两个第五油缸的活塞杆末端分别转动连接在第二挡板的下端，所述第二分离箱的下端连接有第一落料管，所述第一落料管的下端连接有出料管，所述第二输水管的一端连接在第二分离箱的一端侧壁上。
优选地，所述第二输送装置包括设置在第二分离箱下端的第二保护箱，所述第二保护箱内的一端侧壁上固定有第三驱动电机，所述第三驱动电机的输出轴贯穿第二保护箱的侧壁并延伸至第二保护箱的一侧，所述第三驱动电机的输出轴末端固定有第二螺旋输料杆，且第二螺旋输料杆位于第二螺旋输料管内，所述出料管的下端连接在第二螺旋输料管的上端，所述第二螺旋输料管的上端设有第六开口，且第六开口和出料管相对应，所述第二螺旋输料管的下端设有第二支撑架，且第二螺旋输料管架设在第二支撑架的上端。
优选地，所述烘干装置包括设置在传送带两侧的承载杆，两个承载杆的上端共同固定有支撑板，所述支撑板的上端固定有烘干机，所述烘干机的下端连接有出风管，所述出风管的一端贯穿支撑板的侧壁并延伸至支撑板的下端，且出风管和传送带相对应，所述第一螺旋输料管的一端和第二螺旋输料管的一端均和传送带相对应。
优选地，所述挤压装置包括挤压箱，所述挤压箱的一侧设有第三开口，且传送带的一端延伸至第三开口内，所述挤压箱的另一侧设有第二开口，所述第二开口处铰接有封盖，所述挤压箱的两侧均固定有第三油缸，所述第三油缸的活塞杆贯穿挤压箱的侧壁并延伸至挤压箱内，所述第三油缸的活塞杆末端固定有第五推板，且两个第五推板相互对应，所述挤压箱的上端固定有第四油缸，所述第四油缸的活塞杆贯穿挤压箱的侧壁并延伸至挤压箱内，所述第四油缸的活塞杆末端固定有第三推板，所述挤压箱的另一侧固定有第七油缸，所述第七油缸的活塞杆贯穿挤压箱的侧壁并延伸至挤压箱内，所述第七油缸的活塞杆末端固定有第四推板，所述挤压箱内的底部一侧设有限位槽，所述限位槽内设有固定板，所述固定板的一侧固定有限位块，所述限位块通过第二螺栓固定在挤压箱内的底部。
本发明中，在使用时，先将车体移动到合适的位置上，然后通过第一油缸的活塞杆带动支撑臂转动，支撑臂转动带动固定框调节角度，角度调好之后，通过伺服电机的输出轴带动螺杆转动，螺杆转动带动移动块移动，移动块移动带动支撑块移动，从而带动卷扬机移动，调节卷扬机至合适的高度后，利用拉绳将潜水式淤泥抽砂泵放入水底，将带有污泥的水输送到固定箱内，第一驱动电机的输出轴带动转动杆转动，转动杆带动过滤箱转动，从而将污泥和水进行首次分离，然后通过污泥泵将带有污泥的水抽送到放置箱内，通过第二过滤板对污水进行过滤，将大颗粒的块状固定过滤掉，然后污水流入到第一分离箱内，水通过第一输水管流入到第二分离箱内，因污泥中还残留有水分，然后通过第八油缸的活塞杆带动第一推板移动，从而对污泥进行挤压，挤压出来的水分经过第一过滤板过滤后再次流到第二分离箱内，然后通过第六油缸的活塞杆带动第一挡板移动，从而使污泥从排料管处落入到第一螺旋输料管内，然后通过第一螺旋输料管将污泥输送到传送带上，在第二分离箱内，水通过第二输水管流入到水箱内，从第一分离箱内流过来的水含有污泥，待水流入到水箱内之后，再通过第二油缸的活塞杆带动第二推板移动，对污泥再次挤压，然后挤压出来的水流入到水箱内，然后第五油缸的活塞杆带动第二挡板移动，打开第二挡板，剩余的污泥通过出料管落入到第二螺旋输料管内，然后通过第二螺旋输料管将污泥输送到传送带上，传送带在输送污泥时，通过支撑板上端的烘干机对传送带上的污泥进行烘干，烘干之后传送到挤压箱内，然后通过两个第三油缸的活塞杆带动第五推板移动，对污泥进行挤压，通过第四油缸的活塞杆带动第三推板挤压污泥，同时，第七油缸的活塞杆带动第四推板对污泥进行挤压，待将污泥挤压成块状固定之后，打开封盖，拆下第二螺栓，然后将固定板取下，将挤压好的块状污泥取出，本发明实现了对污泥污水进行分离的功能，解决了污水污泥分离不彻底的问题，避免了污水中存有污泥，污泥中存有污水的情况发生，通过对污泥的挤压，解决了污泥无法进行彻底处理的问题，同时也解决了污水不能利用的问题，达到了保护环境的要求，大大降低了对环境造成的污染，操作简单，方便使用。
（发明人：马雪;秦海军;韩子威）
