申请日2020.06.03
公开（公告）日2021.02.26
IPC分类号E01H1/10; B01D29/03; B01D47/06; B01D50/00
摘要
本实用新型公开了一种内置人字形导流槽除尘装置，它包括除尘装置、污水箱、喷水口；所述喷水口内安装有喷头，所述喷水口与除尘装置相连，除尘装置下方安装有污水箱；所述除尘装置包括外壳、导流槽、金属过滤网，所述外壳由左侧壁、右侧壁、上壁、下壁组成，内部为空腔；所述外壳内设有导流槽，所述导流槽后方设有金属过滤网；所述金属过滤网大小与外壳内部空腔大小一致；所述左侧壁与右侧壁均包含有内壁、外壁，内壁与外壁之间为空腔；所述内壁上均设有若干个圆孔；所述导流槽分别与左侧壁和右侧壁的内壁连接；所述金属过滤网分别与左侧壁和右侧壁的内壁连接。
权利要求书

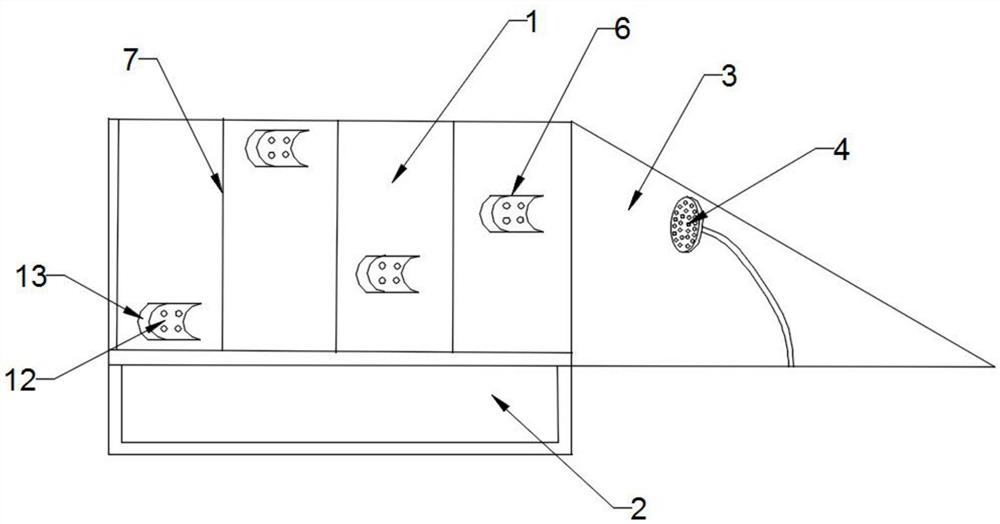

1.一种内置人字形导流槽除尘装置，其特征在于：包括除尘装置、污水箱、喷水口；所述喷水口内安装有喷头，所述喷水口与除尘装置相连，除尘装置下方安装有污水箱；
所述除尘装置包括外壳、导流槽、金属过滤网，所述外壳由左侧壁、右侧壁、上壁、下壁组成，内部为空腔；所述外壳内设有导流槽，所述导流槽后方设有金属过滤网；所述金属过滤网大小与外壳内部空腔大小一致；
所述左侧壁与右侧壁均包含有内壁、外壁，内壁与外壁之间为空腔；所述内壁上均设有若干个圆孔；所述导流槽分别与左侧壁和右侧壁的内壁连接；所述金属过滤网分别与左侧壁和右侧壁的内壁连接。
2.根据权利要求1所述的一种内置人字形导流槽除尘装置，其特征在于：所述导流槽包括前壁、后壁，前壁与后壁相互连接；所述前壁上设有若干个圆孔。
3.根据权利要求2所述的一种内置人字形导流槽除尘装置，其特征在于：所述导流槽呈人字形。
4.根据权利要求2所述的一种内置人字形导流槽除尘装置，其特征在于：所述前壁与后壁均为半圆形，二者为并列分布。
5.根据权利要求1所述的一种内置人字形导流槽除尘装置，其特征在于：所述各个导流槽之间为水平错位分布。
6.根据权利要求1所述的一种内置人字形导流槽除尘装置，其特征在于：所述污水箱包括箱体外壳、屉盒，屉盒与箱体外壳为密封活动连接，所述左侧壁与右侧壁的外壁均与箱体外壳连接。
7.根据权利要求6所述的一种内置人字形导流槽除尘装置，其特征在于：所述屉盒上设有拉手。
8.根据权利要求1所述的一种内置人字形导流槽除尘装置，其特征在于：所述污水箱包括箱体外壳、排水管、阀门，所述左侧壁与右侧壁的外壁均与箱体外壳连接，所述箱体外壳底部为V字形，箱体外壳底部连接有排水管，排水管上安装有阀门。
说明书
一种内置人字形导流槽除尘装置
技术领域
本实用新型属于清扫车的技术领域，具体涉及一种内置人字形导流槽除尘装置。
背景技术
清扫车是用于清理路面的重要工具用车，由于城镇发展加快，工厂增多、建筑施工增多导致路面及空气环境越来越差，根据市场需求，则需要研究一种新型除尘装置应用到清扫车上。
实用新型内容
本实用新型目的是提供一种内置人字形导流槽除尘装置，为实现其目的，本实用新型采用以下技术方案：
一种内置人字形导流槽除尘装置，其特征在于：包括除尘装置、污水箱、喷水口；所述喷水口内安装有喷头，所述喷水口与除尘装置相连，除尘装置下方安装有污水箱；所述除尘装置包括外壳、导流槽、金属过滤网，所述外壳由左侧壁、右侧壁、上壁、下壁组成，内部为空腔；所述外壳内设有导流槽，所述导流槽后方设有金属过滤网；所述金属过滤网大小与外壳内部空腔大小一致；所述左侧壁与右侧壁均包含有内壁、外壁，内壁与外壁之间为空腔；所述内壁上均设有若干个圆孔；所述导流槽分别与左侧壁和右侧壁的内壁连接，所述金属过滤网分别与左侧壁和右侧壁的内壁连接。
优选的，所述导流槽包括前壁、后壁，前壁与后壁相互连接；所述前壁上设有若干个圆孔。
优选的，所述导流槽呈人字形。
优选的，所述前壁与后壁均为半圆形，二者为并列分布。
优选的，所述各个导流槽之间为水平错位分布。
优选的，所述污水箱包括箱体外壳、屉盒，屉盒与箱体外壳为密封活动连接，所述左侧壁与右侧壁的外壁均与箱体外壳连接。
优选的，所述屉盒上设有拉手。
优选的，所述污水箱包括箱体外壳、排水管、阀门，所述左侧壁与右侧壁的外壁均与箱体外壳连接，所述箱体外壳底部为V字形，箱体外壳底部连接有排水管，排水管上安装有阀门。
本实用新型的有益效果：本实用新型的一种内置人字形导流槽除尘装置，除尘装置内设有人字形导流槽，导流槽的前壁上设有若干个圆孔，污水混合物借助风力穿过圆孔过滤下大颗粒污物，穿过圆孔的污水则顺着导流槽流向左侧壁和右侧壁，左侧壁与右侧壁的内壁上又设置有圆孔，污水借助风力穿过圆孔流进外壳的内壁与外壁的空腔内，外壁下方连接有污水箱，污水则沿着外壁流进污水箱；导流槽后方还设有金属过滤网，也可以对混合物进行再次过滤，滤后的污水借助风力穿过圆孔流进内壁与外壁的空腔内，从而进入污水箱；倒流槽与金属过滤网设置将风机排出的气体混合物进行二次过滤，减少了对空气环境的污染。
污水箱包括箱体外壳和屉盒，屉盒与箱体外壳为密封活动连接，屉盒上设有拉手，使用者可以随时将屉盒拉出倒掉污水将屉盒清理干净，更加方便的清理污水箱内遗留的沉淀物。
污水箱还可以由箱体外壳、排水管、阀门构成，箱内存有污水后，使用者可以打开阀门，通过排水管将污物排出去，操作便捷，省时省力。
（发明人：孙敬青;孙海波;张鹏）
