申请日2020.06.18
公开（公告）日2021.02.26
IPC分类号C02F3/10; C02F3/12
摘要
本实用新型属涉及污水处理技术领域，尤其涉及一种MBBR填料结构，现提出如下方案，其包括；它包含外壳体、内壳体，所述的外壳体为矩形结构，外壳体的前后左右上下的侧板上均设有数个一号矩形槽，数个一号矩形槽上下间隔设置；所述的外壳体内固定有内壳体，内壳体为圆形结构，内壳体上设有数个二号矩形槽，数个二号矩形槽上下间隔设置；所述的内壳体内固定有一号支撑板和二号支撑板，一号支撑板与二号支撑板相互垂直且固定设置；比表面积明显增大，可以与液体进行充分的接触和反应，而且增强了挂膜能力，使得微生物停留时间更长，提高COD去除率和氨氮去除率。
权利要求书

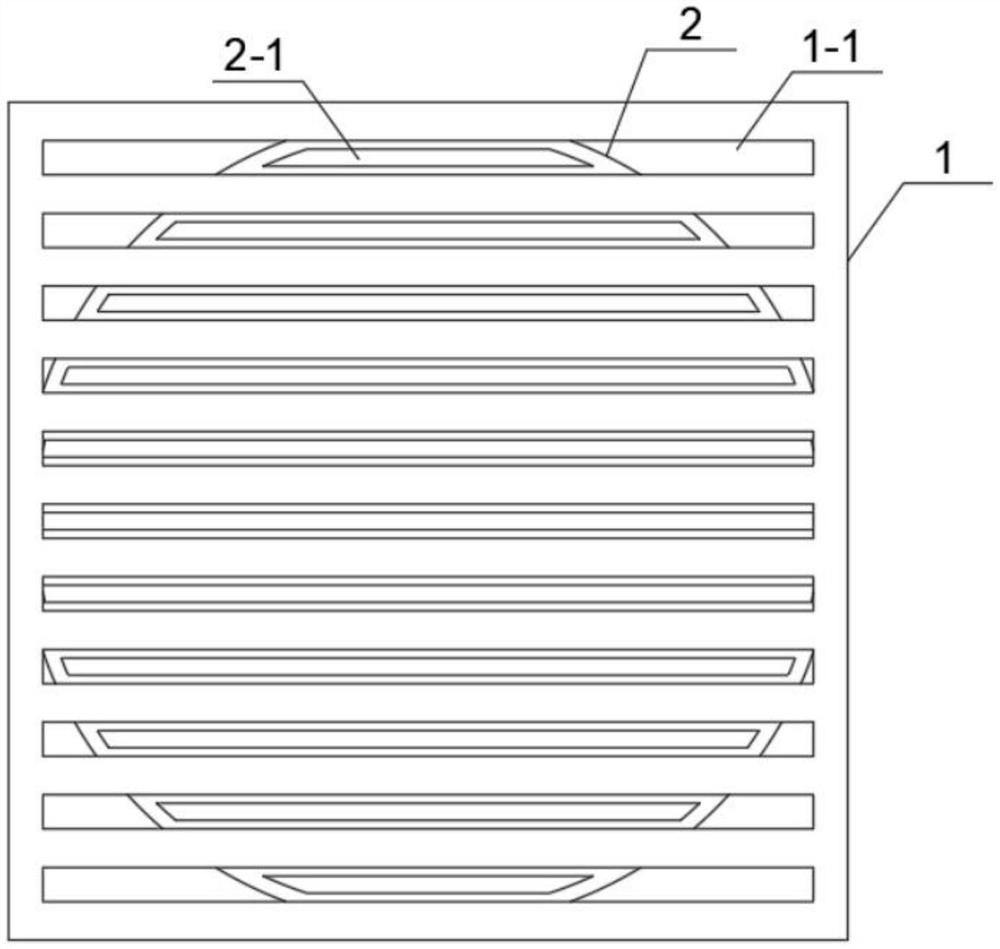

1.一种MBBR填料结构，其特征在于：它包含外壳体(1)、内壳体(2)，所述的外壳体(1)为矩形结构，外壳体(1)的前后左右上下的侧板上均设有数个一号矩形槽(1-1)，数个一号矩形槽(1-1)上下间隔设置；所述的外壳体(1)内固定有内壳体(2)，内壳体(2)为圆形结构，内壳体(2)上设有数个二号矩形槽(2-1)，数个二号矩形槽(2-1)上下间隔设置；所述的内壳体(2)内固定有一号支撑板(3)和二号支撑板(4)，一号支撑板(3)与二号支撑板(4)相互垂直且固定设置；所述的一号支撑板(3)与二号支撑板(4)上均设有数个挂壁槽(5)和数个挂壁板(6)，数个挂壁板(6)设于数个挂壁槽(5)的上侧，数个挂壁板(6)上设有数个通孔(6-1)；所述的一号支撑板(3)与二号支撑板(4)之间固定有三号支撑板(7)，三号支撑板(7)为波浪形结构，三号支撑板(7)上设有数个凸条(7-1)和数个凹条(7-2)，数个凹条(7-2)设于相邻两个的凸条(7-1)之间。
2.根据权利要求1所述的一种MBBR填料结构，其特征在于：所述的一号支撑板(3)与二号支撑板(4)之间固定有四号支撑板(8)，四号支撑板(8)上设有数个一号挂壁杆(9)，数个一号挂壁杆(9)上设有数个二号挂壁杆(10)。
3.根据权利要求1所述的一种MBBR填料结构，其特征在于：所述的内壳体(2)的内壁上设有数个凹点(2-2)和数个凸点(2-3)。
4.根据权利要求1所述的一种MBBR填料结构，其特征在于：所述的二号矩形槽(2-1)的高度小于一号矩形槽(1-1)的高度。
5.根据权利要求1所述的一种MBBR填料结构，其特征在于：所述的数个一号矩形槽(1-1)中，上下相邻的一号矩形槽(1-1)之间的间距大于一号矩形槽(1-1)的高度。
6.根据权利要求1所述的一种MBBR填料结构，其特征在于：所述的内壳体(2)的外径略大于外壳体(1)的内径。
说明书
一种MBBR填料结构
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种MBBR填料结构。
背景技术
MBBR工艺的核心是实现悬浮载体填料的充分流化，在好氧区内，通过适当的曝气系统确保生物载体流化填料的流化效果，确保流化填料在水体中做上下、前后的流动，确保填料与污水进行充分的混和、碰撞、接触，有效完成污染物、水、气三向的接触、交换、吸附等过程。因此，选择合适的填料对MBBR工艺的处理效果和稳定运行至关重要。
现有技术中的填料结构的比表面积不够大，挂膜能力不够强，导致填料结构放置在液体中进行反应时，不能与液体进行更多的接触和充分的反应，亟待改进。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的MBBR填料结构，比表面积明显增大，可以与液体进行充分的接触和反应，而且增强了挂膜能力，使得微生物停留时间更长，提高COD去除率和氨氮去除率。
为实现上述目的，本实用新型采用的技术方案是：它包含外壳体、内壳体，所述的外壳体为矩形结构，外壳体的前后左右上下的侧板上均设有数个一号矩形槽，数个一号矩形槽上下间隔设置；所述的外壳体内固定有内壳体，内壳体为圆形结构，内壳体上设有数个二号矩形槽，数个二号矩形槽上下间隔设置；所述的内壳体内固定有一号支撑板和二号支撑板，一号支撑板与二号支撑板相互垂直且固定设置；所述的一号支撑板与二号支撑板上均设有数个挂壁槽和数个挂壁板，数个挂壁板设于数个挂壁槽的上侧，数个挂壁板上设有数个通孔；所述的一号支撑板与二号支撑板之间固定有三号支撑板，三号支撑板为波浪形结构，三号支撑板上设有数个凸条和数个凹条，数个凹条设于相邻两个的凸条之间。
进一步地，所述的一号支撑板与二号支撑板之间固定有四号支撑板，四号支撑板上设有数个一号挂壁杆，数个一号挂壁杆上设有数个二号挂壁杆。
进一步地，所述的内壳体的内壁上设有数个凹点和数个凸点。
进一步地，所述的二号矩形槽的高度小于一号矩形槽的高度。
进一步地，所述的数个一号矩形槽中，上下相邻的一号矩形槽之间的间距大于一号矩形槽的高度。
进一步地，所述的内壳体的外径略大于外壳体的内径。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种MBBR填料结构，比表面积明显增大，可以与液体进行充分的接触和反应，而且增强了挂膜能力，使得微生物停留时间更长，提高COD去除率和氨氮去除率，本实用新型具有结构简单，设置合理，制作成本低等优点。
（发明人：徐影;褚航;荆商;王振兴）
