申请日2020.06.23
公开（公告）日2021.02.26
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水处理用螺旋状环流沉砂池，包括支撑底板，所述支撑底板的顶端固定连接有圆柱形沉淀池，所述圆柱形沉淀池一侧的侧壁上固定连接有支撑侧板，所述支撑侧板的顶端固定连接有顶板，所述顶板的底端固定连接有固液分离组件，且所述圆柱形沉淀池远离支撑侧板的一侧壁上安装有进污结构，所述支撑侧板远离进污结构的一侧壁上固定连接有抽水泵。本实用新型能够将污水导入进圆柱形沉淀池中后，通过启动后的顶升油缸带动设置的固液分离组件逐渐下压，使得泥沙能够快速沉降到圆柱形沉淀池的底部，同时能够在利用抽水泵将污水抽出的过程中，有效避免泥沙重新翻起，提高污水中泥沙沉淀的质量和效率，实用性大大提升。
权利要求书

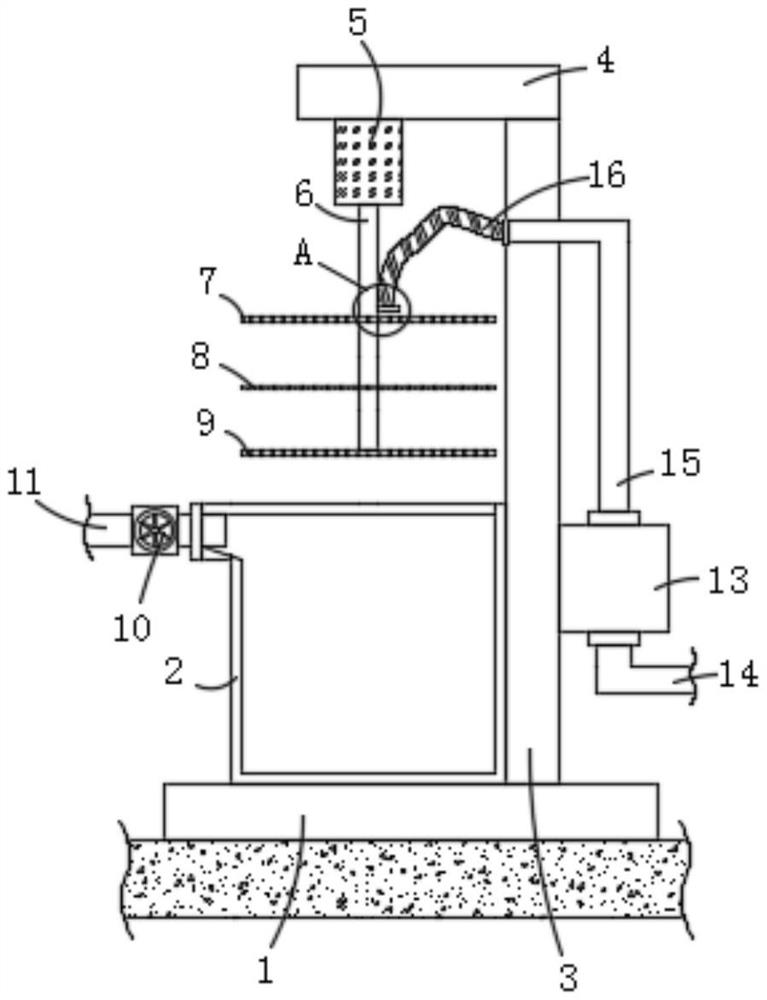

1.一种污水处理用螺旋状环流沉砂池，包括支撑底板(1)，所述支撑底板(1)的顶端固定连接有圆柱形沉淀池(2)，其特征在于，所述圆柱形沉淀池(2)一侧的侧壁上固定连接有支撑侧板(3)，所述支撑侧板(3)的顶端固定连接有顶板(4)，所述顶板(4)的底端固定连接有固液分离组件，且所述圆柱形沉淀池(2)远离支撑侧板(3)的一侧壁上安装有进污结构，所述支撑侧板(3)远离进污结构的一侧壁上固定连接有抽水泵(13)，所述抽水泵(13)底端的端口中连接有排水管一(14)，所述抽水泵(13)顶端的端口中连接有排水管二(15)，所述排水管二(15)远离抽水泵(13)的一端连接有可伸缩导流结构。
2.根据权利要求1所述的一种污水处理用螺旋状环流沉砂池，其特征在于,所述固液分离组件包括顶升油缸(5)，所述顶升油缸(5)的底端固定连接有支撑杆(6)，所述支撑杆(6)的外壁上自身而下依次固定连接有过滤圆盘一(7)、过滤圆盘二(8)和过滤圆盘三(9)，且三者的侧壁上均贯穿设有多个过水孔(12)。
3.根据权利要求1所述的一种污水处理用螺旋状环流沉砂池，其特征在于，所述进污结构包括安装在圆柱形沉淀池(2)外壁上的手动截止阀(10)，所述手动截止阀(10)的一端与圆柱形沉淀池(2)内部连通，所述手动截止阀(10)的另一端连接有进污管(11)。
4.根据权利要求2所述的一种污水处理用螺旋状环流沉砂池，其特征在于，所述可伸缩导流结构包括输水伸缩软管(16)，所述输水伸缩软管(16)远离排水管二(15)的一端固定连接有金属过滤网(17)，所述金属过滤网(17)的一端与支撑杆(6)的侧壁固定连接。
5.根据权利要求2所述的一种污水处理用螺旋状环流沉砂池，其特征在于，所述过滤圆盘一(7)、过滤圆盘二(8)、过滤圆盘三(9)主体为不锈钢材料制成。
说明书
一种污水处理用螺旋状环流沉砂池
技术领域
本实用新型属于污水处理配套设备领域，涉及一种污水处理用螺旋状环流沉砂池。
背景技术
在工业生产和居民生活过程中，会产生大量的废气污水，污水当中会夹带有大量的泥沙以及致病菌，若直接将污水进行排放，会导致当地的地下水源严重污染，破坏当地的生态环境，因此需要利用专门的污水处理设备，对污水进行处理。
考虑到污水中含有大量的泥沙，因此在对污水处理的过程中，必须先对污水当中的泥沙进行沉淀，目前的沉淀方式多是直接将污水导入到沉淀池中，静止一段时间后，泥沙堆积在沉淀池底部，然后再将泥沙顶层的污水抽离，抽离的过程中，由于水流的作用，底层的泥沙会翻起，并且泥沙需要经过很长的时间，才能逐渐沉降在沉淀池的底部，导致整体的污水处理过程耗时过长，效率低下，沉降质量难以得到保障，因此必须设计一种污水处理用螺旋状环流沉砂池来解决此类问题。
实用新型内容
本实用新型的目的是提供一种污水处理用螺旋状环流沉砂池，解决现有技术对于污水中泥沙沉淀过程，需要耗费很长时间，并且泥沙沉淀的质量难以保障，效率低等问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理用螺旋状环流沉砂池，包括支撑底板，所述支撑底板的顶端固定连接有圆柱形沉淀池，所述圆柱形沉淀池一侧的侧壁上固定连接有支撑侧板，所述支撑侧板的顶端固定连接有顶板，所述顶板的底端固定连接有固液分离组件，且所述圆柱形沉淀池远离支撑侧板的一侧壁上安装有进污结构，所述支撑侧板远离进污结构的一侧壁上固定连接有抽水泵，所述抽水泵底端的端口中连接有排水管一，所述抽水泵顶端的端口中连接有排水管二，所述排水管二远离抽水泵的一端连接有可伸缩导流结构。
优选的，所述固液分离组件包括顶升油缸，所述顶升油缸的底端固定连接有支撑杆，所述支撑杆的外壁上自身而下依次固定连接有过滤圆盘一、过滤圆盘二和过滤圆盘三，且三者的侧壁上均贯穿设有多个过水孔。
优选的，所述进污结构包括安装在圆柱形沉淀池外壁上的手动截止阀，所述手动截止阀的一端与圆柱形沉淀池内部连通，所述手动截止阀的另一端连接有进污管。
优选的，所述可伸缩导流结构包括输水伸缩软管，所述输水伸缩软管远离排水管二的一端固定连接有金属过滤网，所述金属过滤网的一端与支撑杆的侧壁固定连接。
优选的，所述过滤圆盘一、过滤圆盘二、过滤圆盘三主体为不锈钢材料制成。
本实用新型的有益效果是：能够将污水导入进圆柱形沉淀池中后，通过启动后的顶升油缸带动设置的固液分离组件逐渐下压，使得泥沙能够快速沉降到圆柱形沉淀池的底部，同时能够在利用抽水泵将污水抽出的过程中，有效避免泥沙重新翻起，提高污水中泥沙沉淀的质量和效率，整体的结构设计简单，拆装方便，实用性大大提升。
（发明人：李林优;杨智慧;付玉川）
