申请日2021.08.30
公开日期2021.12.24
IPC分类F04D29/70;F04D1/00;B01D29/64;F04D7/04;F04D13/06
摘要
一种防堵式离心泵，包括：基座、泵体、电机、传动箱；污水由进水导管进入至过滤筒中，经过滤筒中的弧形滤网过滤后进入至进水口处，由进水口进入至泵体中，电机在带动泵体中的叶轮轴转动时，叶轮轴通过齿轮连接带动中间轴转动，中间轴经底轴带动提升螺杆转动，提升螺杆转动时刮擦弧形滤网，有效防止杂物、沙石堵塞弧形滤网，由于提升螺杆的推动，将过滤筒中积存的杂物、沙石向上推动至收集罩中，当需要对杂物、泥沙进行清理时，仅需打开收集罩即可，简化操作流程，无需对进水口处的管路进行拆卸，大大提高了清理效率。
权利要求

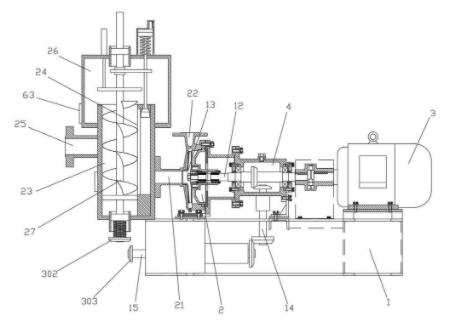

1.一种防堵式离心泵，其特征在于，包括：
基座、泵体、电机、传动箱；
所述泵体、电机以及传动箱均安装在基座上，所述泵体上安装有叶轮轴，所述叶轮轴一端安装叶轮，另一端穿过传动箱连接电机的输出轴，所述传动箱中安装有中间轴，所述叶轮轴与中间轴通过齿轮连接，所述中间轴下端穿出传动箱，所述基座上安装有底轴，所述底轴通过齿轮连接中间轴；
所述泵体上设有进水口与出水口，所述进水口处安装有过滤筒，所述过滤筒内部安装有弧形滤网，所述弧形滤网与过滤筒内侧壁间形成一个圆柱形腔体结构，所述圆柱形腔体结构的侧部连接有进水导管，所述进水导管连接在过滤筒侧壁上，所述过滤筒上端固定有收集罩，所述圆柱形腔体结构内部安装有提升螺杆，所述提升螺杆下端穿出过滤筒，所述提升螺杆下端通过齿轮连接底轴。
2.根据权利要求1所述的一种防堵式离心泵，其特征在于，所述进水口与进水导管分别位于弧形滤网两侧。
3.根据权利要求1所述的一种防堵式离心泵，其特征在于，所述过滤筒下端以及收集罩上部分别固定有安装筒，每个安装筒内部分别滑动安装有支撑座，所述提升螺杆转动安装在支撑座上，所述提升螺杆上部设有两个夹盘，两个夹盘之间设有同步板，所述同步板转动安装在提升螺杆上，所述同步板上固定有升降杆，所述升降杆上端穿出收集罩，所述升降杆上端固定有限位塞，所述限位塞与收集罩之间设有挤压弹簧。
4.根据权利要求3所述的一种防堵式离心泵，其特征在于，所述弧形滤网上端与过滤筒支之间设有隔离板，所述隔离板位于进水口上部，所述隔离板上设有缓冲入口，所述升降杆下端穿过缓冲入口，所述升降杆下端固定有密封塞。
5.根据权利要求3所述的一种防堵式离心泵，其特征在于，所述收集罩上部设有阻尼筒，所述限位塞滑动位于阻尼筒内部，所述阻尼筒上端固定有换气端帽，所述换气端帽侧部设有气口，所述气口处安装有防尘网，所述气口上部转动安装有定位轴，所述定位轴上转动安装有封板，所述封板上设有阻尼孔，所述封板位于换气端帽内部。
6.根据权利要求3所述的一种防堵式离心泵，其特征在于，所述收集罩上固定有电动推杆，所述电动推杆输出端固定有封闭板，所述封闭板位于过滤筒上部，所述提升螺杆滑动穿过封闭板，所述收集罩侧部以及过滤筒下部均设有排污仓门。
7.根据权利要求3所述的一种防堵式离心泵，其特征在于，所述安装筒内侧壁沿轴线方向设有导向槽，所述支撑座上设有外凸块，所述外凸块滑动位于导向槽中。
说明书
一种防堵式离心泵
技术领域
本发明涉及离心泵技术领域，具体涉及一种防堵式离心泵。
背景技术
离心泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。
离心泵在用于对含有杂质的污水进行输送时，为避免污水中的较大的杂物、沙石进入至泵体内部，需要在离心泵体进水口处设置滤网，然而当离心泵使用时间较长时，沙石、杂物会堵塞滤网，进而造成离心泵空转，进而造成离心泵的机械密封损坏，影响离心泵的使用寿命。现有技术中当离心泵进水口的滤网发生堵塞时，需要人工对滤网进行清理，且需要对离心泵进水口处连接的管路进行拆卸，操作繁琐。
发明内容
本发明所要克服的是现有技术中当离心泵进水口的滤网发生堵塞时，需要人工对滤网进行清理，且需要对离心泵进水口处连接的管路进行拆卸，操作繁琐的问题，目的是提供一种防堵式离心泵。
本发明所要解决的技术问题采用以下的技术方案来实现：
一种防堵式离心泵，包括：
基座、泵体、电机、传动箱；
所述泵体、电机以及传动箱均安装在基座上，所述泵体上安装有叶轮轴，所述叶轮轴一端安装叶轮，另一端穿过传动箱连接电机的输出轴，所述传动箱中安装有中间轴，所述叶轮轴与中间轴通过齿轮连接，所述中间轴下端穿出传动箱，所述基座上安装有底轴，所述底轴通过齿轮连接中间轴；
所述泵体上设有进水口与出水口，所述进水口处安装有过滤筒，所述过滤筒内部安装有弧形滤网，所述弧形滤网与过滤筒内侧壁间形成一个圆柱形腔体结构，所述圆柱形腔体结构的侧部连接有进水导管，所述进水导管连接在过滤筒侧壁上，所述过滤筒上端固定有收集罩，所述圆柱形腔体结构内部安装有提升螺杆，所述提升螺杆下端穿出过滤筒，所述提升螺杆下端通过齿轮连接底轴。
进一步的，所述进水口与进水导管分别位于弧形滤网两侧。
进一步的，所述过滤筒下端以及收集罩上部分别固定有安装筒，每个安装筒内部分别滑动安装有支撑座，所述提升螺杆转动安装在支撑座上，所述提升螺杆上部设有两个夹盘，两个夹盘之间设有同步板，所述同步板转动安装在提升螺杆上，所述同步板上固定有升降杆，所述升降杆上端穿出收集罩，所述升降杆上端固定有限位塞，所述限位塞与收集罩之间设有挤压弹簧。
进一步的，所述弧形滤网上端与过滤筒支之间设有隔离板，所述隔离板位于进水口上部，所述隔离板上设有缓冲入口，所述升降杆下端穿过缓冲入口，所述升降杆下端固定有密封塞。
进一步的，所述收集罩上部设有阻尼筒，所述限位塞滑动位于阻尼筒内部，所述阻尼筒上端固定有换气端帽，所述换气端帽侧部设有气口，所述气口处安装有防尘网，所述气口上部转动安装有定位轴，所述定位轴上转动安装有封板，所述封板上设有阻尼孔，所述封板位于换气端帽内部。
进一步的，所述收集罩上固定有电动推杆，所述电动推杆输出端固定有封闭板，所述封闭板位于过滤筒上部，所述提升螺杆滑动穿过封闭板，所述收集罩侧部以及过滤筒下部均设有排污仓门。
进一步的，所述安装筒内侧壁沿轴线方向设有导向槽，所述支撑座上设有外凸块，所述外凸块滑动位于导向槽中。
本发明的有益效果是：
本发明结构简单，污水由进水导管进入至过滤筒中，经过滤筒中的弧形滤网过滤后进入至进水口处，由进水口进入至泵体中，电机在带动泵体中的叶轮轴转动时，叶轮轴通过齿轮连接带动中间轴转动，中间轴经底轴带动提升螺杆转动，提升螺杆转动时刮擦弧形滤网，有效防止杂物、沙石堵塞弧形滤网，由于提升螺杆的推动，将过滤筒中积存的杂物、沙石向上推动至收集罩中，当需要对杂物、泥沙进行清理时，仅需打开收集罩即可，简化操作流程，无需对进水口处的管路进行拆卸，大大提高了清理效率。
（发明人：汪卫平; 唐子一; 李建新; 黄文龙; 汪渌; 吴海洋）
