申请日2018.07.10
公开(公告)日2019.03.08
IPC分类号C02F9/12
摘要
本实用新型公开了一种多级分散式废水处理装置，包括底座、过滤箱和搅拌箱，所述底座的顶端固定连接有支撑腿，所述支撑腿的顶端固定连接有隔油池，所述隔油池的一端固定连接有第一连接套，所述第一连接套的内部设置有进水口，所述隔油池的顶端开设有池口，所述隔油池内部的顶部固定安装有挡油板，所述隔油池内部的顶部固定安装挡泥板，所述挡泥板的一侧设置有隔油板，所述隔油池的另一端固定连接有第二连接套，所述第二连接套的内部设置有出水口。本实用新型通过设置隔油池、沉淀箱以及搅拌箱，通过这一级一级的对废水进行处理，大大提高了该多级分散式废水处理装置的使用效果，保证了该多级分散式废水处理装置的使用性。
权利要求书

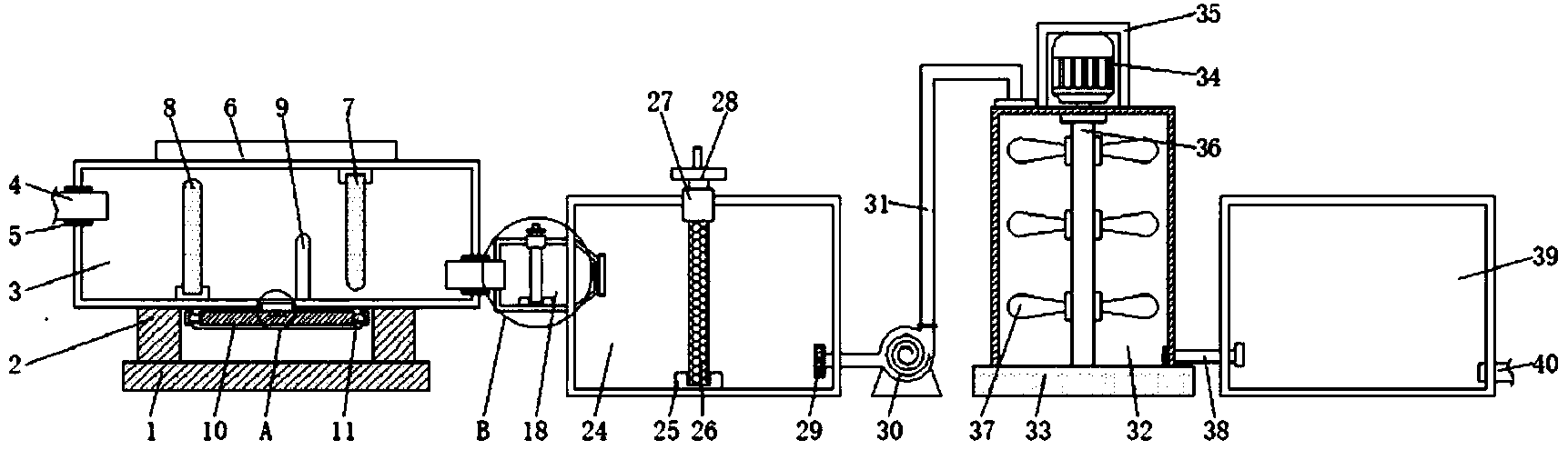

1.一种多级分散式废水处理装置，包括底座(1)、过滤箱(18)和搅拌箱(32)，其特征在于：所述底座(1)的顶端固定连接有支撑腿(2)，所述支撑腿(2)的顶端固定连接有隔油池(3)，所述隔油池(3)的一端固定连接有第一连接套(5)，所述第一连接套(5)的内部设置有进水口(4)，所述隔油池(3)的顶端开设有池口(6)，所述隔油池(3)内部的顶部固定安装有挡油板(8)，所述隔油池(3)内部的顶部固定安装挡泥板(9)，所述挡泥板(9)的一侧设置有隔油板(7)，所述隔油池(3)的另一端固定连接有第二连接套(17)，所述第二连接套(17)的内部设置有出水口(16)，所述隔油池(3)下表面的一侧固定连接有旋转箱(10)，所述旋转箱(10)的内部固定连接有转轴(11)，所述转轴(11)的表面转动连接有密封板(12)，所述密封板(12)的一侧固定连接有连接块(13)，所述连接块(13)的一侧固定连接有连接扣(14)，所述连接扣(14)的一侧固定连接有卡扣(15)，所述卡扣(15)卡接在隔油池(3)的表面，所述出水口(16)的一端固定连接有过滤箱(18)，所述过滤箱(18)的顶端开设有第一通孔(21)，所述第一通孔(21)的内部插接有过滤板(22)，所述过滤板(22)的一端插接在第一卡块(19)的内部，所述第一卡块(19)的内部开设有第一卡槽(20)，所述过滤板(22)的顶端固定连接有第一提手(23)，所述过滤箱(18)的一侧固定连接有沉淀箱(24)，所述沉淀箱(24)的顶部开设有第二通孔(27)，所述沉淀箱(24)内部的底部固定连接有第二卡块(25)，所述第二卡块(25)的内部插接有磁板(26)，所述磁板(26)的顶部固定连接有第二提手(28)，所述沉淀箱(24)内部的右侧固定连接有水泵(30)的连接头(29)，所述水泵(30)的输出端固定连接有连接管(31)，所述连接管(31)的一端固定连接有搅拌箱(32)，所述搅拌箱(32)的顶端固定连接有电机(34)，所述电机(34)的外部固定连接有外罩(35)，所述电机(34)的输出端贯穿搅拌箱(32)顶端固定连接有旋转轴(36)，所述旋转轴(36)的表面固定连接有搅拌叶片(37)，所述搅拌箱(32)的底部设置有固定座(33)，所述搅拌箱(32)内部右侧壁的底端固定连接有出水管(38)，所述出水管(38)的一端固定连接有消毒池(39)，所述消毒池(39)的一侧开设有出水口(40)。
2.根据权利要求1所述的一种多级分散式废水处理装置，其特征在于：所述支撑腿(2)的数量为四个，且四个支撑腿(2)分别固定连接在隔油池(3)下表面的四周。
3.根据权利要求1所述的一种多级分散式废水处理装置，其特征在于：所述挡油板(8)固定连接在隔油池(3)内部的底端，所述隔油板(7)固定连接在隔油池(3)内部的顶端。
4.根据权利要求1所述的一种多级分散式废水处理装置，其特征在于：所述隔油池(3)的下表面开设有通槽，所述密封板(12)密封在通槽的内部。
5.根据权利要求1所述的一种多级分散式废水处理装置，其特征在于：所述磁板(26)的表面开设有小孔，且小孔的直径为1.5厘米。
说明书
一种多级分散式废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种多级分散式废水处理装置。
背景技术
工业的高速发展，地下水、地表水、湖泊河流、景观水受到不同程度的 污染，江河湖泊的水质恶化、景观水发黑、变臭，藻类滋生，水生动植物大 量死亡，造成景观水水质急剧下降的原因有：景观水中总氮、总磷等营养盐充足、铁、硅等含量比较适度、适宜的温度，光照条件和溶解氧含量、缓慢 的水流流态，水体更新周期长，使某种优势藻类急速增长发生富营养化，导致了水生态系统紊乱，多样性受到破坏，这些严峻的环境问题需要及时解决，现有的废水处理装置，在处理废水时处理的效果不好，以及废水中的油在处理是效果不好，容易在水池中沉淀下来，以及其他杂质，积聚到池底中，难以对其进行有效的清理，为此，我们提出了一种多级分散式废水处理装置来解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出一种多级分散式废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种多级分散式废水处理装置，包括底座、过滤箱和搅拌箱，所述底座的顶端固定连接有支撑腿，所述支撑腿的顶端固定连接有隔油池，所述隔油池的一端固定连接有第一连接套，所述第一连接套的内部设置有进水口，所述隔油池的顶端开设有池口，所述隔油池内部的顶部固定安装有挡油板，所述隔油池内部的顶部固定安装挡泥板，所述挡泥板的一侧设置有隔油板，所述隔油池的另一端固定连接有第二连接套，所述第二连接套的内部设置有出水口，所述隔油池下表面的一侧固定连接有旋转箱，所述旋转箱的内部固定连接有转轴，所述转轴的表面转动连接有密封板，所述密封板的一侧固定连接有连接块，所述连接块的一侧固定连接有连接扣，所述连接扣的一侧固定连接有卡扣，所述卡扣卡接在隔油池的表面，所述出水口的一端固定连接有过滤箱，所述过滤箱的顶端开设有第一通孔，所述第一通孔的内部插接有过滤板，所述过滤板的一端插接在第一卡块的内部，所述第一卡块的内部开设有第一卡槽，所述过滤板的顶端固定连接有第一提手，所述过滤箱的一侧固定连接有沉淀箱，所述沉淀箱的顶部开设有第二通孔，所述沉淀箱内部的底部固定连接有第二卡块，所述第二卡块的内部插接有磁板，所述磁板的顶部固定连接有第二提手，所述沉淀箱内部的右侧固定连接有水泵的连接头，所述水泵的输出端固定连接有连接管，所述连接管的一端固定连接有搅拌箱，所述搅拌箱的顶端固定连接有电机，所述电机的外部固定连接有外罩，所述电机的输出端贯穿搅拌箱顶端固定连接有旋转轴，所述旋转轴的表面固定连接有搅拌叶片，所述搅拌箱的底部设置有固定座，所述搅拌箱内部右侧壁的底端固定连接有出水管，所述出水管的一端固定连接有消毒池，所述消毒池的一侧开设有出水口。
优选的，所述支撑腿的数量为四个，且四个支撑腿分别固定连接在隔油池下表面的四周。
优选的，所述挡油板固定连接在隔油池内部的底端，所述隔油板固定连接在隔油池内部的顶端。
优选的，所述隔油池的下表面开设有通槽，所述密封板密封在通槽的内部。
优选的，所述磁板的表面开设有小孔，且小孔的直径为1.5厘米。
与现有技术相比，本实用新型的有益效果是：
1、该多级分散式废水处理装置，通过设置隔油池、沉淀箱以及搅拌箱，通过这一级一级的对废水进行处理，大大提高了该多级分散式废水处理装置的使用效果，保证了该多级分散式废水处理装置的使用性。
2、该多级分散式废水处理装置，通过设置池口，当挡油板遮挡着的油花太多时，使用者可以先利用池口对油花进行打捞处理，防止油花过多影响该便于清理的隔油池的正常工作，从而保证了该多级分散式废水处理装置的实用性，在通过设置密封板和卡扣，使用者使用卡扣对隔油池与密封板进行封装固定，当挡泥板遮挡的污泥过多时，打开密封板对污泥进行处理，从而保证了该多级分散式废水处理装置的清理效果。
