申请日2016.03.18
公开(公告)日2016.11.23
IPC分类号C02F9/08
摘要

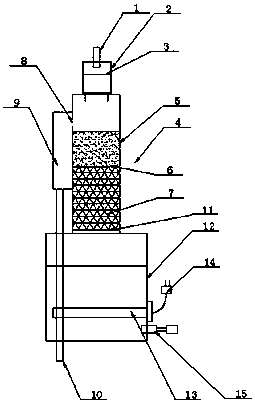

卫浴污水处理装置，它涉及污水处理技术领域;它包含浴室污水排水管、起泡管、穿孔板、过滤吸附管道、砂滤层、第一穿孔隔板、活性炭层、第二穿孔隔板、中水箱、紫外线灯管、电插头、坐便器水箱接管;所述的浴室污水排水管与起泡管连接，起泡管内设置有穿孔板;所述的起泡管与过滤吸附管道连接;所述的过滤吸附管道内自上而下依次设置有砂滤层、第一穿孔隔板、活性炭层;所述的过滤吸附管道与中水箱连接，中水箱内设置有紫外线灯管，紫外线灯管一端连接有电插头;所述的中水箱一侧连接有坐便器水箱接管;所述的过滤吸附管道底部设置有第二穿孔隔板。本实用新型所述的卫浴污水处理装置，节能、节水，方便安装拆卸和维护。
权利要求书
1.卫浴污水处理装置，其特征在于：它包含浴室污水排水管、起泡管、穿孔板、过滤吸附管道、砂滤层、第一穿孔隔板、活性炭层、第二穿孔隔板、中水箱、紫外线灯管、电插头、坐便器水箱接管;所述的浴室污水排水管与起泡管连接，起泡管内设置有穿孔板;所述的起泡管与过滤吸附管道连接;所述的过滤吸附管道内自上而下依次设置有砂滤层、第一穿孔隔板、活性炭层;所述的过滤吸附管道与中水箱连接，中水箱内设置有紫外线灯管，紫外线灯管一端连接有电插头;所述的中水箱一侧连接有坐便器水箱接管;所述的过滤吸附管道底部设置有第二穿孔隔板。
2.根据权利要求1所述的卫浴污水处理装置，其特征在于：所述的过滤吸附管道上部的管壁上设置有开口，开口与排水机构连接，排水机构底部连接有排水管道。
3.根据权利要求1所述的卫浴污水处理装置，其特征在于：所述的起泡管与过滤吸附管道、过滤吸附管道与中水箱采用插接式连接。
4.根据权利要求1所述的卫浴污水处理装置，其特征在于：所述的穿孔板的穿孔直径为3~6mm。
说明书
卫浴污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及卫浴污水处理装置。
背景技术
目前城市生活污水的中水回用技术主要是将建筑内生活污水经室内和室外污水管道收集系统输送至污水处理厂,经污水处理和中水深度处理后再经中水管道系统输送至用户使用。这种方式不但需要大量的收集和输送管道设施投资,而且浪费了供水系统原有的位能,增加了输水动力费用,同时没有区别对待不同排水的水质优劣,增加了中水处理难度。也有部分小区或高层建筑采用小型的中水处理站,但基本模式与上述类似,在利用建筑内给水系统已有的位能方面还存在研究空白。
传统采用的物理化学法，包括对悬浮物、粒子、色度和有毒化学物的沉积、浮选、吸附、筛选、凝固、氧化、臭氧化作用、电解、反渗透、超滤和纳滤等。主要工艺有沉积和浮选、凝固和沉淀作用、吸附作用、化学氧化作用、膜过滤、臭氧化作用等;生物法包括活性污泥法、好氧塘、好氧生物反应器、厌氧处理、真菌处理等;其他方法如利用活化粉煤灰，改进的A/O工艺等处理造纸废水。
现有技术的卫浴污水处理不能充分利用给水系统已有的位能达不到节水、节能的效果。
发明内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的卫浴污水处理装置。
为实现上述目的，本实用新型采用的技术方案是：它包含浴室污水排水管、起泡管、穿孔板、过滤吸附管道、砂滤层、第一穿孔隔板、活性炭层、第二穿孔隔板、中水箱、紫外线灯管、电插头、坐便器水箱接管;所述的浴室污水排水管与起泡管连接，起泡管内设置有穿孔板;所述的起泡管与过滤吸附管道连接;所述的过滤吸附管道内自上而下依次设置有砂滤层、第一穿孔隔板、活性炭层;所述的过滤吸附管道与中水箱连接，中水箱内设置有紫外线灯管，紫外线灯管一端连接有电插头;所述的中水箱一侧连接有坐便器水箱接管;所述的过滤吸附管道底部设置有第二穿孔隔板。
作为优选，所述的过滤吸附管道上部的管壁上设置有开口，开口与排水机构连接，排水机构底部连接有排水管道。
作为优选，所述的起泡管与过滤吸附管道、过滤吸附管道与中水箱采用插接式连接。
作为优选，所述的穿孔板的穿孔直径为3~6mm。
本实用新型操作时，沐浴废水经浴室污水排水管进入起泡管内，使废水充分起泡，砂滤层装有石英砂和用稀硫酸改性过的粉煤灰;开口使泡沫携带部分毛发和皮屑溢流排至排水机构,沐浴废水再经砂滤层过滤以进一步除去毛发、灰屑等悬浮物和部分洗涤剂;活性炭层装有粒径为1mm左右的椰壳颗粒活性炭，主要吸附废水中的表面活性剂;滤砂和颗粒活性炭都装于质软的无纺布袋内;插接式安装，便于拆卸维修，以及将滤砂和活性炭取出清洗和再生;沐浴废水经过滤和吸附后进入中水箱，紫外线灯管主要去除生成的细菌等微生物，并对剩余的少量表面活性剂进行氧化降解。
采用上述结构后，本实用新型产生的有益效果为：本实用新型所述的卫浴污水处理装置，节能、节水，方便安装拆卸和维护，本实用新型具有结构简单、设置合理、制作成本低等优点。
