申请日2013.11.22
公开(公告)日2014.08.13
IPC分类号B01D35/00
摘要
本实用新型涉及造纸废水回收技术领域，特别是涉及一种造纸压榨部的真空泵废水回收系统，其结构包括真空泵、消音池、循环水泵、过滤机、冷却塔和工作水泵，真空泵的废水出口与消音池的输入端连通，消音池的输出端与循环水泵的输入端连通，循环水泵的输出端与过滤机的进水口连通，过滤机的出水口与冷却塔的入水口连通，冷却塔的出水口与工作水泵的输入端连通，工作水泵的输出端与真空泵的进水口连通。本实用新型实现了真空泵废水的回收循环再利用，不仅减少了废水的排放量，而且经过处理后的真空泵废水能够继续作为真空泵的密封水使用，从而节约了水资源，有利于降低生产成本。
权利要求书
1.造纸压榨部的真空泵废水回收系统，包括真空泵，其特征在于：还包括消音池、循环水泵、过滤机、冷却塔和工作水泵，所述真空泵的废水出口与所述消音池的输入端连通，所述消音池的输出端与所述循环水泵的输入端连通，所述循环水泵的输出端与所述过滤机的进水口连通，所述过滤机的出水口与所述冷却塔的入水口连通，所述冷却塔的出水口与所述工作水泵的输入端连通，所述工作水泵的输出端与所述真空泵的进水口连通。
2.根据权利要求1所述的造纸压榨部的真空泵废水回收系统，其特征在于：所述消音池内设置有液位传感器。
3.根据权利要求1所述的造纸压榨部的真空泵废水回收系统，其特征在于：所述过滤机的筛孔孔径设置为0.2～0.25微米。
说明书
造纸压榨部的真空泵废水回收系统
技术领域
本实用新型涉及造纸废水回收技术领域，特别是涉及一种造纸压榨部的真空泵废水回收系统。
背景技术
造纸是高耗能高耗水行业，节能节水是该行业的基本要求。在造纸脱水过程中有一个关键步骤是压榨脱水，而压榨脱出来的水很大一部分要靠真空泵带走。
传统的压榨部真空脱水系统中，压榨部毛布经过压榨的水分通过真空泵抽入到吸水箱而排出，而各个真空泵产生的废水大多直接排放而不能回用，从而造成真空泵废水排污量大，对环境造成污染，而且要靠补充大量清水作为真空泵的密封水，造成水资源的浪费。
发明内容
本实用新型的目的在于避免现有技术中的不足之处而提供一种降低真空泵废水排放量、节约成本，能够对真空泵废水回收再利用的造纸压榨部的真空泵废水回收系统。
本实用新型的目的通过以下技术方案实现：

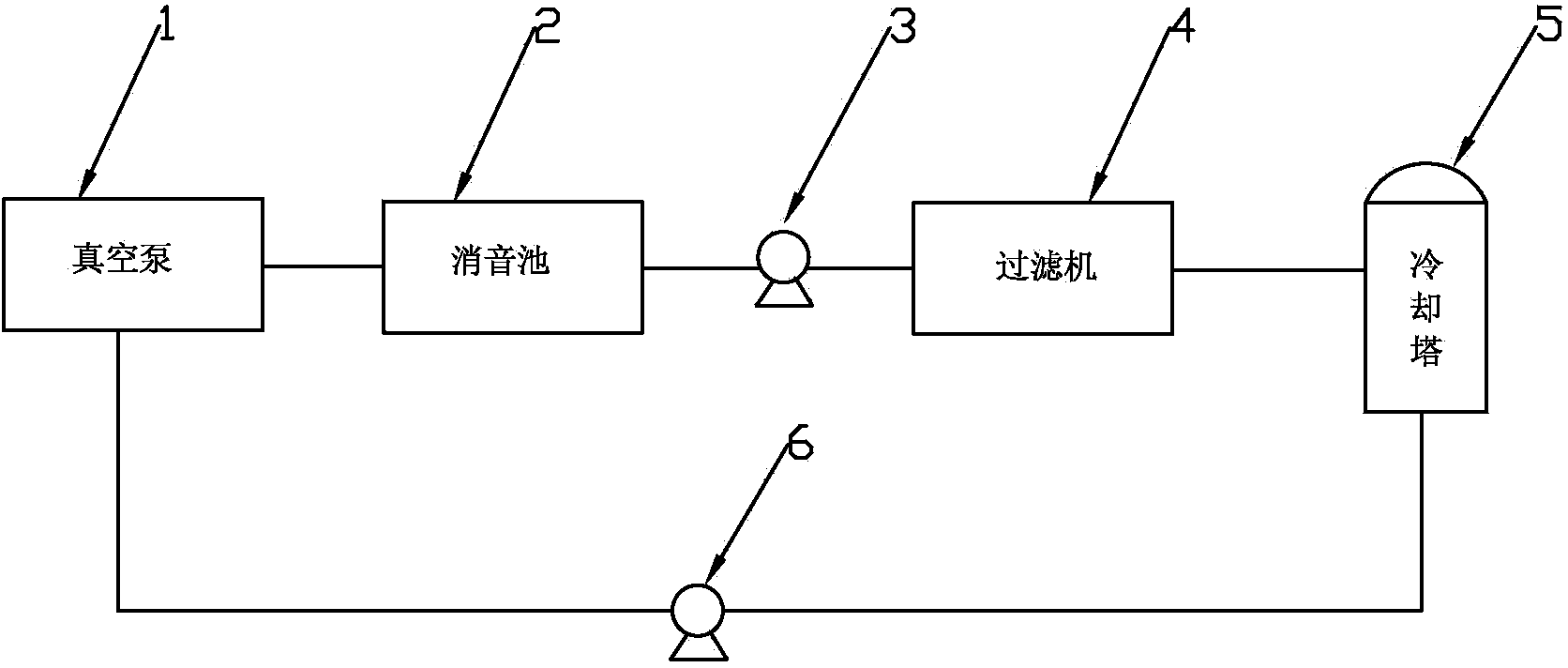

提供一种造纸压榨部的真空泵废水回收系统，包括真空泵，还包括消音池、循环水泵、过滤机、冷却塔和工作水泵，所述真空泵的废水出口与所述消音池的输入端连通，所述消音池的输出端与所述循环水泵的输入端连通，所述循环水泵的输出端与所述过滤机的进水口连通，所述过滤机的出水口与所述冷却塔的入水口连通，所述冷却塔的出水口与所述工作水泵的输入端连通，所述工作水泵的输出端与所述真空泵的进水口连通。
其中，所述消音池内设置有液位传感器。
其中，所述过滤机的筛孔孔径设置为0.2～0.25微米。
本实用新型的有益效果：
本实用新型的造纸压榨部的真空泵废水回收系统，包括真空泵，还包括消音池、循环水泵、过滤机、冷却塔和工作水泵，真空泵的废水出口与消音池的输入端连通，消音池的输出端与循环水泵的输入端连通，循环水泵的输出端与过滤机的进水口连通，过滤机的出水口与冷却塔的入水口连通，冷却塔的出水口与工作水泵的输入端连通，工作水泵的输出端与真空泵的进水口连通。工作时，压榨部真空脱水系统中各处真空泵的工作废水收集至消音池中，然后由循环水泵输送至过滤器对废水进行过滤处理，过滤处理后的废水再输送至冷却塔进行冷却，冷却后再由工作水泵返回输送至真空泵循环使用，上述过程实现了真空泵废水的回收循环再利用，不仅减少了废水的排放量，而且经过处理后的真空泵废水能够继续作为真空泵的密封水使用，从而无需额外使用清水，由此节约了水资源，有利于降低生产成本。
