公开(公告)日2014.02.12
IPC分类号C05F7/00; C05G1/00
摘要
本实用新型公开了一种掺加生活污水厂污泥的复合肥生产装置，包括有搅拌池、浓缩脱水机、粉碎搅拌机、发酵池、粉碎机、滚筒式电筛、第一搅拌机、烘干机、第二搅拌机和造粒机，其中搅拌池与浓缩脱水机连接，浓缩脱水机出口与粉碎搅拌机进口之间由输送带连接，粉碎搅拌机出口与发酵池连接，滚筒式电筛出口与第一搅拌机连接，第一搅拌机的出口与烘干机进口连接，烘干机出口连接有第二搅拌机，第二搅拌机的出口连接造粒机，有益效果：极大地降低了处理污泥的成本，而且不会产生二次污染，使之转化为有机无机复混肥，能够活化土壤，破除板结，促进作物生长发育，利于增收。
权利要求书
1.一种掺加生活污水厂污泥的复合肥生产装置，其特征在于：包括有搅拌池、浓缩脱水机、粉碎搅拌机、发酵池、粉碎机、滚筒式电筛、第一搅拌机、烘干机、第二搅拌机和造粒机，其中搅拌池与浓缩脱水机连接，浓缩脱水机出口与粉碎搅拌机进口之间由输送带连接，粉碎搅拌机一侧连接有第一加料器，粉碎搅拌机出口与发酵池连接，发酵池下端与粉碎机进口连接，粉碎机出口与滚筒式电筛连接，滚筒式电筛出口与第一搅拌机连接，第一搅拌机一侧连接有第二加料器，第一搅拌机的出口与烘干机进口连接，烘干机出口连接有第二搅拌机，第二搅拌机的一侧连接有第三加料器，第二搅拌机的出口连接造粒机。
2.根据权利要求1所述的掺加生活污水厂污泥的复合肥生产装置，其特征在于：所述的发酵池设有数个。
3.根据权利要求1所述的掺加生活污水厂污泥的复合肥生产装置，其特征在于：所述的第一加料器、第二加料器和第三加料器均设有自动计量装置。
说明书
掺加生活污水厂污泥的复合肥生产装置
技术领域
本实用新型涉及一种复合肥生产装置，特别涉及一种掺加生活污水厂污泥的复合肥生产装置。
背景技术
目前，城市污水厂在进行污水处理的过程中会产生大量的污泥，污泥中含有很多寄生虫、病原菌和有毒的重金属，而且会散发出大量的有毒气体，周边较大的范围都能闻到恶臭的味道，如果污泥处理不当，极易造成二次污染，病原菌和寄生虫快速传播，破坏周边的生态环境。
目前现有的处理污泥的方法多数为焚烧、填埋和填海，焚烧能够达到杀毒灭菌的作用，但是焚烧处置污泥的方法成本较高，而且污泥中所含有的重金属元素也无法消除;采用填埋的方式处理污泥会破坏填埋场地周边土地的生态环境，并且会污染地下水;采用填海的方式处理污泥，也会破坏填海处海洋的生态环境。
发明内容
本实用新型的目的是为了解决现有的处理污水厂所产生的污泥成本高、污染环境的问题而提供的一种掺加生活污水厂污泥的复合肥生产装置。

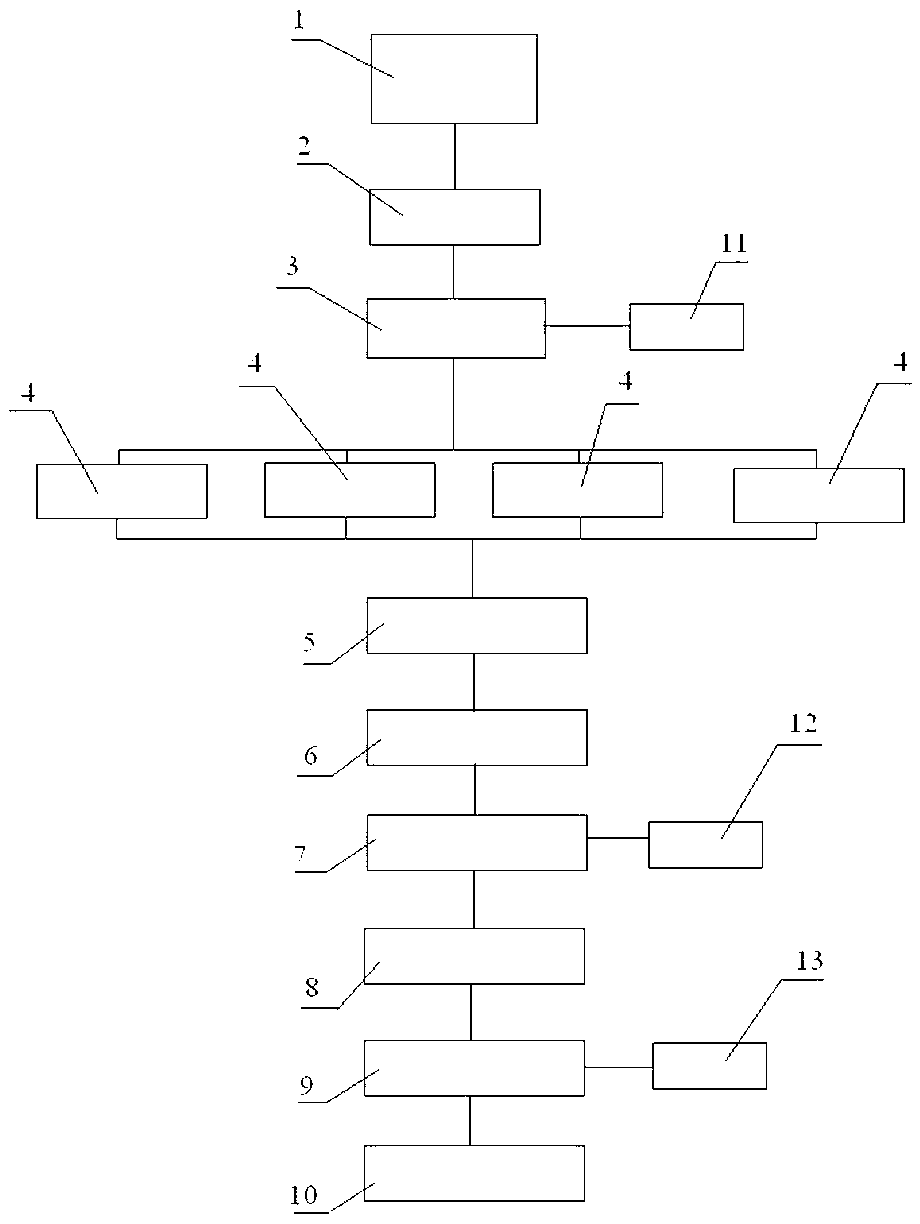

本实用新型所述的掺加生活污水厂污泥的复合肥生产装置包括有搅拌池、浓缩脱水机、粉碎搅拌机、发酵池、粉碎机、滚筒式电筛、第一搅拌机、烘干机、第二搅拌机和造粒机，其中搅拌池与浓缩脱水机连接，浓缩脱水机出口与粉碎搅拌机进口之间由输送带连接，粉碎搅拌机一侧连接有第一加料器，粉碎搅拌机出口与发酵池连接，发酵池下端与粉碎机进口连接，粉碎机出口与滚筒式电筛连接，滚筒式电筛出口与第一搅拌机连接，第一搅拌机一侧连接有第二加料器，第一搅拌机的出口与烘干机进口连接，烘干机出口连接有第二搅拌机，第二搅拌机的一侧连接有第三加料器，第二搅拌机的出口连接造粒机。
发酵池设有数个。
第一加料器、第二加料器和第三加料器均设有自动计量装置。
上述的搅拌池、浓缩脱水机、粉碎搅拌机、发酵池、粉碎机、滚筒式电筛、第一搅拌机、烘干机、第二搅拌机、造粒机、第一加料器、第二加料器和第三加料器均为现有设备的组装，因此具体型号和规格没有进一步进行赘述。
复合肥是由重金属处理脱水后的污泥、草木灰经过掺加EM菌发酵，经过发酵后的物料掺加硫酸镁和硫酸铵烘干，烘干后的物料掺加化肥元素后拌和造粒制取，具体生产工艺如下所述：
第一步、污泥的处理：
将污泥与氧化亚铁硫杆菌液体和氧化硫硫杆菌液体导入搅拌池，使用泥浆泵循环搅拌，导入沉淀池，收集底物后导入浓缩脱水机进行脱水;
第二步、发酵：
将第一步中取得的污泥添加入草木灰，然后使用粉碎搅拌机把混合料进行粉碎拌和，在混合料粉碎拌和的过程中加入EM菌体，把拌和均匀的混合料导入到发酵池内进行发酵;
第三步、除菌、烘干处理：
将第二步中发酵后的混合料进行粉碎，粉碎后经滚筒式电筛过滤出杂质，然后在混合料内加入硫酸镁和硫酸铵，搅拌均匀后导入烘干机进行烘干;
第四步、掺加其他化肥元素：
把第三步经过烘干的混合料添加入硝酸钙、硫酸镁、磷酸铵、硫酸铵、硝酸钾、硫酸锰、硼酸、乙二胺四乙酸二钠、钼酸铵和硫酸铜，然后进行搅拌，搅拌均匀后导入造粒机进行制粒，成为肥料;
第五步、将制成颗粒状的肥料进行分筛、包装、入库。
经过上述工艺分别把生活污水厂所产生的污泥进行了微生物淋滤重金属工艺处理，益生菌灭菌、化学灭菌和高温杀虫灭菌，较好地去除了污泥内的有害物质，使污泥资源化，能够被循环利用。
本实用新型的有益效果：
有效地解决了城市生活污水厂所产生的污泥所造成的生态污染，极大地降低了处理污泥的成本，而且不会产生二次污染。污泥经微生物淋滤重金属工艺、益生菌灭菌、化学灭菌和高温杀虫灭菌工艺流程把污泥资源化，循环利用，节能减排。并且在处理后的污泥内掺加了草木灰、硝酸钙、硫酸镁、磷酸铵、硫酸铵、硫酸钾、硫酸锰、硼酸、乙二胺四乙酸二钠、钼酸铵和硫酸铜多种成分，使之转化为有机无机复混肥，能够活化土壤，破除板结，促进作物生长发育，利于增收。
