厨余垃圾高浓度有机废水处理系统

发布时间:2021-5-4 9:08:01  中国污水处理工程网

申请日 20200528

公开(公告)日 20210205

IPC分类号 C02F9/14; C02F101/16; C02F101/10; C02F101/30

摘要

本实用新型公开了一种厨余垃圾高浓度有机废水的处理系统,包括废水收集罐、物化反应罐、污泥脱水机、脱水机出水储罐、除油槽、溢流水储罐、第一高效生物净水槽、生物转盘、第二高效生物净水槽、液碱储罐、活性剂储罐、混凝剂储罐、絮凝剂储罐、酸储罐和清水储罐。它适合生物菌群的生存和快速繁殖,能高效降解废水中的各种有机物和有害物质,并且生物处理过程中不加药剂,无臭味且无污泥。


权利要求书

1.一种厨余垃圾高浓度有机废水的处理系统,其特征在于:包括废水收集罐、物化反应罐、污泥脱水机、脱水机出水储罐、除油槽、溢流水储罐、第一高效生物净水槽、生物转盘、第二高效生物净水槽、液碱储罐、活性剂储罐、混凝剂储罐、絮凝剂储罐、酸储罐和清水储罐,其中:

废水收集罐的出水口通过水管连接物化反应罐的进水口,物化反应罐的进水口通过水管连接液碱储罐、活性剂储罐、混凝剂储罐和絮凝剂储罐的出水口,物化反应罐的出水口通过水管连接污泥脱水机的进水口,污泥脱水机的出水口通过水管连接脱水机出水储罐的进水口;

脱水机出水储罐的进水口通过水管连接酸储罐的出水口,脱水机出水储罐的出水口连接除油槽的进水口;

除油槽的出水口通过水管连接溢流水储罐的进水口,溢流水储罐的进水口连接清水储罐的出水口,溢流水储罐的出水口连接第一高效生物净水槽的进水口,生物转盘架设在第一高效生物净水槽上;

第二高效生物净水槽的进水口连接第一高效生物净水槽的出水口,第二高效生物净水槽的出水口连接市政污水管网。

2.根据权利要求1所述的一种厨余垃圾高浓度有机废水的处理系统,其特征在于:物化反应罐、脱水机出水储罐上设有PH检测仪。

3.根据权利要求1所述的一种厨余垃圾高浓度有机废水的处理系统,其特征在于:废水收集罐、物化反应罐、第一高效生物净水槽和第二高效生物净水槽均连接有曝气装置。

4.根据权利要求1所述的一种厨余垃圾高浓度有机废水的处理系统,其特征在于:废水收集罐、物化反应罐、脱水机出水储罐、溢流水储罐、液碱储罐、活性剂储罐、混凝剂储罐、絮凝剂储罐、酸储罐和清水储罐的出水口均设有水泵。

5.根据权利要求1所述的一种厨余垃圾高浓度有机废水的处理系统,其特征在于:第一高效生物净水槽和第二高效生物净水槽内均铺有生物填料和生物菌群。

6.根据权利要求1所述的一种厨余垃圾高浓度有机废水的处理系统,其特征在于:生物转盘内装有生物填料和生物菌群。


说明书

一种厨余垃圾高浓度有机废水的处理系统

技术领域

本实用新型涉及一种废水处理系统,具体讲是一种厨余垃圾高浓度有机废水的处理系统。

背景技术

厨余垃圾预处理后分为固体厨余垃圾和厨余垃圾废水。固体厨余垃圾经过厌氧发酵干燥后可以变成有机肥。厨余垃圾废水是一种高油、高盐和高COD有机废水,若不经处理直接排入水体中,有机物的迅速氧化会大量消耗水体的含氧量,影响鱼类和其他水生生物的生存。对于厨余垃圾废水目前大多采用传统生物净水工艺处理达标后排入市政污水管网。但是传统生物净水工艺处理厨余垃圾废水存在以下问题:在整个处理过程中会产生大量污泥;废水处理现场充满刺鼻的臭味;脱氮除磷生物净水过程中需要额外投加药剂,运行成本高。

实用新型内容

鉴于上述现有技术的缺陷,本实用新型的目的在于:提供一种厨余垃圾高浓度有机废水的处理系统。

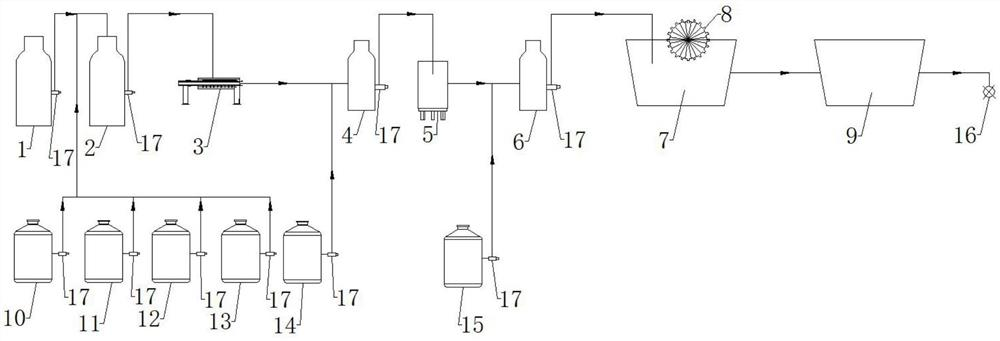

本实用新型的技术解决方案是:一种厨余垃圾高浓度有机废水的处理系统,包括废水收集罐、物化反应罐、污泥脱水机、脱水机出水储罐、除油槽、溢流水储罐、第一高效生物净水槽、生物转盘、第二高效生物净水槽、液碱储罐、活性剂储罐、混凝剂储罐、絮凝剂储罐、酸储罐和清水储罐,其中:

废水收集罐的出水口通过水管连接物化反应罐的进水口,物化反应罐的进水口通过水管连接液碱储罐、活性剂储罐、混凝剂储罐和絮凝剂储罐的出水口,物化反应罐的出水口通过水管连接污泥脱水机的进水口,污泥脱水机的出水口通过水管连接脱水机出水储罐的进水口;

脱水机出水储罐的进水口通过水管连接酸储罐的出水口,脱水机出水储罐的出水口连接除油槽的进水口;

除油槽的出水口通过水管连接溢流水储罐的进水口,溢流水储罐的进水口连接清水储罐的出水口,溢流水储罐的出水口连接第一高效生物净水槽的进水口,生物转盘架设在第一高效生物净水槽上;

第二高效生物净水槽的进水口连接第一高效生物净水槽的出水口,第二高效生物净水槽的出水口连接市政污水管网。

进一步地,物化反应罐、脱水机出水储罐上设有PH检测仪。

进一步地,废水收集罐、物化反应罐、第一高效生物净水槽和第二高效生物净水槽均连接有曝气装置。

进一步地,废水收集罐、物化反应罐、脱水机出水储罐、溢流水储罐、液碱储罐、活性剂储罐、混凝剂储罐、絮凝剂储罐、酸储罐和清水储罐的出水口均设有水泵。

进一步地,第一高效生物净水槽和第二高效生物净水槽内均铺有生物填料和生物菌群。

进一步地,生物转盘内装有生物填料和生物菌群。

应用本实用新型所提供的一种厨余垃圾高浓度有机废水的处理系统,其有益效果是:它适合生物菌群的生存和快速繁殖,能高效降解废水中的各种有机物和有害物质,并且生物处理过程中不加药剂,无臭味且无污泥。

(发明人:张甬波;余潇露 )
