排泥管管道清淤设备

发布时间:2021-10-7 7:32:00  中国污水处理工程网

申请日2020.11.18

公开(公告)日2021.03.09

IPC分类号E03F7/00; E02F5/28; E02F3/88; E02F3/90; E02F3/92; E02F7/06

摘要

本申请涉及一种排泥管管道清淤设备及应用该设备的清淤方法,其包括清淤泵,所述清淤泵上连接有吸泥管和出泥管,所述吸泥管端部设置有用于清理窨井底部淤泥的清淤装置,所述清淤装置包括连接在吸泥管端口的安装盘,所述安装盘上开设有贯穿安装盘且用于吸泥的吸泥口,所述安装盘上表面固定有驱动电机,所述驱动电机输出轴贯穿所述安装盘,所述驱动电机输出轴上固定有转动轴,所述转动轴下端固定有同轴的驱动环,所述驱动环外套接有同轴的定位环,所述定位环上固定有连接所述驱动环的绞刀。本申请具有提高窨井清淤效率的效果。


权利要求书

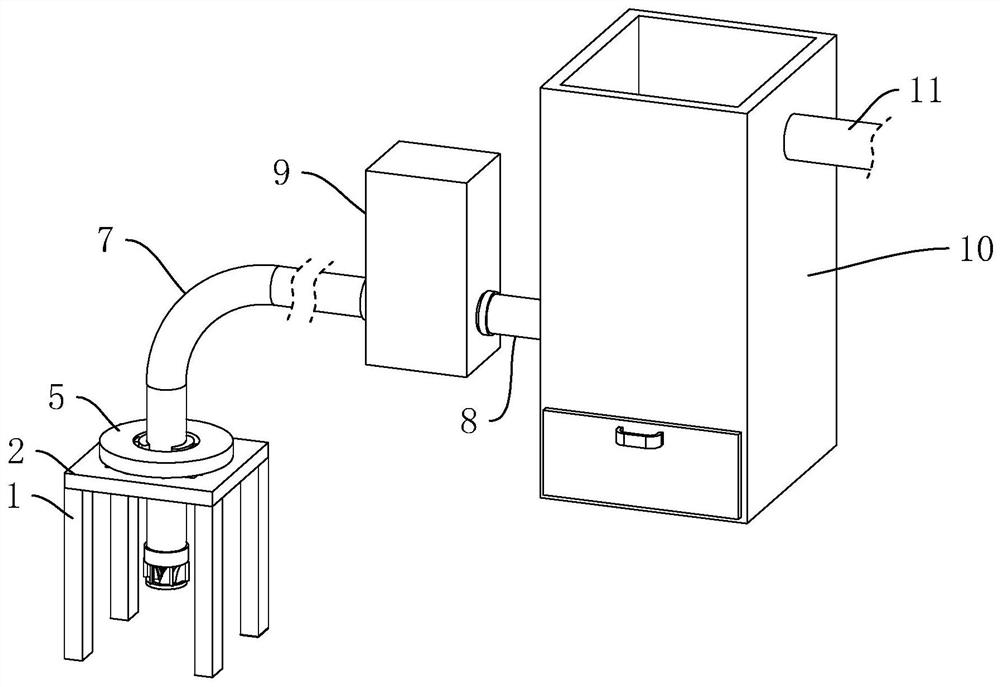

1.一种排泥管管道清淤设备,其特征在于:包括清淤泵(9),所述清淤泵(9)上连接有吸泥管(7)和出泥管(8),所述吸泥管(7)端部设置有用于清理窨井底部淤泥的清淤装置,所述清淤装置包括连接在吸泥管(7)端口的安装盘(12),所述安装盘(12)上开设有贯穿安装盘(12)且用于吸泥的吸泥口(13),所述安装盘(12)上表面固定有驱动电机(14),所述驱动电机(14)输出轴贯穿所述安装盘(12),所述驱动电机(14)输出轴上固定有转动轴(15),所述转动轴(15)下端固定有同轴的驱动环(16),所述驱动环(16)外套接有同轴的定位环(21),所述定位环(21)上固定有连接所述驱动环(16)的绞刀(22)。

2.根据权利要求1所述的一种排泥管管道清淤设备,其特征在于:所述安装盘(12)下表面固定有与安装盘(12)同轴的第一限位筒(23),所述安装盘(12)外壁螺纹连接有第二限位筒(24),所述第一限位筒(23)外壁开设有以所述转动轴(15)为轴的弧形槽(25),所述第二限位筒(24)内壁开设有以所述转动轴(15)为轴的限位槽(26),所述弧形槽(25)与限位槽(26)之间放置有若干转动球(27),所述转动球(27)上连接有连接所述定位环(21)的搅拌刀(30)。

3.根据权利要求2所述的一种排泥管管道清淤设备,其特征在于:所述转动轴(15)下端焊接有与转动轴(15)同轴的固定轴(17),所述固定轴(17)直径小于所述转动轴(15),所述驱动环(16)套接在所述固定轴(17)上,所述固定轴(17)外壁沿轴向固定有防转杆(18),所述驱动环(16)内壁开设有用于卡接所述防转杆(18)的防转槽(19),所述固定轴(17)端部螺纹连接有上表面抵紧在所述驱动环(16)下表面的钻头(20)。

4.根据权利要求3所述的一种排泥管管道清淤设备,其特征在于:所述定位环(21)上表面开设有横截面为棱形的安装孔(29),所述转动球(27)上开设有连接孔(28),所述搅拌刀(30)上下两端固定有限位杆(31),位于搅拌刀(30)下端的限位杆(31)横截面为与安装孔(29)配合的棱形;所述限位杆(31)插入到对应所述安装孔(29)和连接孔(28)内。

5.根据权利要求1所述的一种排泥管管道清淤设备,其特征在于:所述搅拌刀(30)刀背连接有导料板(35),所述搅拌刀(30)刀背沿刀背走向开设有安装槽(32),所述导料板(35)上一体成型有滑移卡接在所述安装槽(32)内的安装杆(33),所述绞刀(22)刀背开设有用于卡接所述刮料板的抵接槽(34)。

6.根据权利要求1所述的一种排泥管管道清淤设备,其特征在于:所述出泥管(8)上端部连接有过滤箱(10),所述过滤箱(10)侧壁连接有下水管(11),所述下水管(11)端部伸入到窨井上端开口,所述过滤箱(10)内设置有用于过滤淤泥的过滤件。

7.根据权利要求1所述的一种排泥管管道清淤设备,其特征在于:窨井上端开口放置有支架(1),所述支架(1)上固定有支撑板(2),所述支撑板(2)上竖直开设有贯穿支撑板(2)上下表面的通槽(3),所述通槽(3)内穿设有限位筒(4),所述限位筒(4)上端面固定有呈水平设置的限位环(5),所述限位环(5)下表面嵌设有若干便于限位环(5)在支撑板(2)上运动的滚珠(6),所述吸泥管(7)穿设在所述限位筒(4)和限位环(5)内,所述限位环(5)上设置有用于夹持所述吸泥管(7)的夹持组件。

8.根据权利要求7所述的一种排泥管管道清淤设备,其特征在于:所述限位环(5)内壁沿径向开设有若干定位槽(43),所述夹持组件包括固定在定位槽(43)内的定位弹簧(44),所述定位弹簧(44)端部固定有定位杆(45),所述定位杆(45)端部固定有在定位弹簧(44)作用下用于夹紧吸泥管(7)的弧形抵接块(46)。

9.一种应用如权利要求1-8所述的任意一种排泥管管道清淤设备的清淤方法,其特征在于,包括以下步骤;

步骤S0,将吸泥管(7)固定连接到清淤泵(9)的进水管上,将出泥管(8)固定连接在出泥管(8)上;

步骤S1,将连接有清淤装置的吸泥管(7)沿窨井内壁缓慢滑移到窨井的底部,清淤装置到达窨井的底部,继续下放吸泥管(7)的过程中,吸泥管(7)逐渐出现弯曲,从而判断清淤装置到达窨井底部;

步骤S2,驱动电机(14)启动,绞刀(22)对窨井底部的淤泥进行切割,切割打碎后的淤泥混合在污水中,清淤泵(9)启动,将污水和混合在污水中的淤泥通过出泥管(8)排入到过滤箱(10)内,经过过滤箱(10)的污水从下水管(11)流出,并流入到窨井内;

步骤S3,将吸泥管(7)沿窨井管内壁沿周向进行缓慢滑移,当吸泥管(7)回到圆周起点位置,使吸泥管(7)朝向靠近窨井轴线的方向移动一段距离,并使吸泥管(7)在该处以窨井轴线为轴沿周向进行缓慢移动;

步骤S4,重复步骤S3,直至吸泥管(7)运动与窨井轴线重合;

步骤S5,当吸泥管(7)运动至与窨井轴线重合,下放吸泥管(7),使吸泥管(7)朝着远离窨井轴线的方向一段距离,并且在该处以窨井轴线为轴进沿周向进行缓慢移动;

步骤S6,当吸泥管回到圆周起点,使吸泥管(7)朝着远离窨井轴线的方向移动一段距离,并且在该处以窨井轴线为轴进沿周向进行缓慢移动;

步骤S7,重复步骤S6,直至吸泥管(7)回到起始位置。

10.根据权利要求9所述的一种排泥管管道清淤设备的清淤方法,其特征在于:步骤S1中,在窨井正上方的地面上放置有支架(1),吸泥管(7)穿设在所述限位环(5)和限位筒(4)内,当清淤装置位于窨井的底部,弧形抵接块(46)在定位弹簧(44)的作用下,夹紧在吸泥管(7)外壁。

说明书

一种排泥管管道清淤设备及应用该设备的清淤方法

技术领域

本申请涉及管道维护的领域,尤其是涉及一种排泥管管道清淤设备及应用该设备的清淤方法。

背景技术

城市建设中会有好多地下管道,比如下水道、地下煤气管道、自来水管道、电力管道、通讯管道、国防管道等,这些管道每隔一段要有一个通向地面的出口,由管道到地面的这一段称为窨井。窨井的设置便于管道的检修和疏通。

管道连接在窨井的侧壁,并且与窨井连通,窨井的底部在竖直方向上的高度低于管道在竖直方向上的高度,在窨井的底部形成有用于沉淀淤泥和杂物的沉淀池,在一定程度上减小淤泥进入管道并堵塞管道的可能。当窨井底部淤泥过多,淤泥更容易进入到管道内,甚至造成管道管口的堵塞,因此,定期清理窨井底部的淤泥十分必要。

授权公告号为CN108487441B的中国专利中,公开了一种窨井淤泥清理工具,包括两个手柄、上撑杆、内杆、外杆、下撑杆、三枝叉、斗瓣、弹簧、卡柄、端盖、密封圈、滚珠衬套、螺母,左手柄和右手柄均与内杆构成转动副,两个上撑杆上端分别与左手柄和右手柄构成转动副,下端均与外杆顶端构成转动副,三枝叉具有三个周向均匀分布的枝杆,内杆下端与三枝叉紧固连接,斗瓣为六分之一圆球面状,其上端设有两个圆孔,靠下的圆孔与三枝叉的一个枝杆构成转动副,靠上的圆孔与下撑杆下端构成转动副,三个下撑杆上端与外杆下端均构成转动副,两个手柄相互靠近时能够锁止,内杆与外杆之间设有两个滚珠衬套,外杆上下两端均有密封圈进行密封,外杆外侧面设有防滑花纹。

针对上述中的相关技术,发明人认为在清理窨井底部淤泥的过程中,通过斗瓣相互配合,夹取窨井底部的淤泥,但在实际操作过程中,存在清淤效率低且劳动强度大的问题。

发明内容

为了提高清理淤泥的效率,本申请提供一种排泥管管道清淤设备及应用该设备的清淤方法。

第一方面,本申请提供一种排泥管管道清淤设备,采用如下的技术方案:

一种排泥管管道清淤设备,包括清淤泵,所述清淤泵上连接有吸泥管和出泥管,所述吸泥管端部设置有用于清理窨井底部淤泥的清淤装置,所述清淤装置包括连接在吸泥管端口的安装盘,所述安装盘上开设有贯穿安装盘且用于吸泥的吸泥口,所述安装盘上表面固定有驱动电机,所述驱动电机输出轴贯穿所述安装盘,所述驱动电机输出轴上固定有转动轴,所述转动轴下端固定有同轴的驱动环,所述驱动环外套接有同轴的定位环,所述定位环上固定有连接所述驱动环的绞刀。

通过采用上述技术方案,将吸泥管和出泥管连接到清淤泵上,将清淤装置放置到窨井的底部,驱动电机启动,在带动绞刀对窨井底部的淤泥进行清理切割,清淤泵启动,使混有淤泥的污水从吸泥管吸入,并从出泥管中排出。

可选的,所述安装盘下表面固定有与安装盘同轴的第一限位筒,所述安装盘外壁螺纹连接有第二限位筒,所述第一限位筒外壁开设有以所述转动轴为轴的弧形槽,所述第二限位筒内壁开设有以所述转动轴为轴的限位槽,所述弧形槽与限位槽之间放置有若干转动球,所述转动球上连接有连接所述定位环的搅拌刀。

通过采用上述技术方案,转动球设置在第一限位筒与第二限位筒之间,并且在弧形槽和限位槽内以转动轴轴线为轴转动,连接在转动球和定位环上的绞刀对窨井底部的淤泥起切割和搅碎的作用,便于清淤泵将淤泥和污水吸入到吸泥管内。

可选的,所述转动轴下端焊接有与转动轴同轴的固定轴,所述固定轴直径小于所述转动轴,所述驱动环套接在所述固定轴上,所述固定轴外壁沿轴向固定有防转杆,所述驱动环内壁开设有用于卡接所述防转杆的防转槽,所述固定轴端部螺纹连接有上表面抵紧在所述驱动环下表面的钻头。

通过采用上述技术方案,将驱动环套接在固定轴外,使防转杆卡接到防转槽内,防止驱动环相对于固定轴转动,将钻头螺纹连接在固定轴上,实现驱动环在固定环上的连接。

可选的,所述定位环上表面开设有横截面为棱形的安装孔,所述转动球上开设有连接孔,所述搅拌刀上下两端固定有限位杆,位于搅拌刀下端的限位杆横截面为与安装孔配合的棱形;所述限位杆插入到对应所述安装孔和连接孔内。

通过采用上述技术方案,位于搅拌刀上端的限位杆插入到安装孔内,位于搅拌刀下端的限位杆插入到安装孔内,方便搅拌刀在驱动环和转动球上的连接,横截面为棱形的安装孔与横截面为棱形的限位杆相配合,防止驱动环在转动的过程中,搅拌刀相对于驱动环转动。

可选的,所述搅拌刀刀背连接有导料板,所述搅拌刀刀背沿刀背走向开设有安装槽,所述导料板上一体成型有滑移卡接在所述安装槽内的安装杆,所述绞刀刀背开设有用于卡接所述刮料板的抵接槽。

通过采用上述技术方案,导料板的设置使绞刀和搅拌刀清理下来的淤泥在导料板的作用下,顺利的进入到吸泥管内,提高吸收淤泥的效率。

可选的,所述排泥管上端部连接有过滤箱,所述过滤箱侧壁连接有下水管,所述下水管端部伸入到窨井上端开口,所述过滤箱内设置有用于过滤淤泥的过滤件。

通过采用上述技术方案,污水在吸泥管的作用下从排泥管进入到过滤箱,经过过滤箱过滤后的污水流经下水管回流到窨井内,防止污水造成地面和环境的污染。

可选的,窨井上端开口放置有支架,所述支架上固定有支撑板,所述支撑板上竖直开设有贯穿支撑板上下表面的通槽,所述通槽内穿设有限位筒,所述限位筒上端面固定有呈水平设置的限位环,所述限位环下表面嵌设有若干便于限位环在支撑板上运动的滚珠,所述吸泥管穿设在所述限位筒和限位环内,所述限位环上设置有用于夹持所述吸泥管的夹持组件。

通过采用上述技术方案,将吸泥管穿设在限位筒和限位环内,当清淤装置运动到窨井的底部,在夹持组件的作用下,用于夹紧吸泥管的侧壁,防止吸泥管继续向下运动,吸泥环可在支撑板上表面运动,从而便于吸泥管的在水平方向上移动。

可选的,所述限位环内壁沿径向开设有若干定位槽,所述夹持组件包括固定在定位槽内的定位弹簧,所述定位弹簧端部固定有定位杆,所述定位杆端部固定有在定位弹簧作用下用于夹紧吸泥管的弧形抵接块。

通过采用上述技术方案,当吸泥管固定到到窨井的底部,在定位弹簧的作用下,使弧形抵接块夹紧在吸泥管外壁,防止吸泥管继续向下运动,从而实现吸泥管的定位,便于吸泥管对窨井底部淤泥的清理。

第二方面,本申请提供一种应用清淤设备的清淤方法,采用如下的技术方案:

一种应用清淤设备的清淤方法,包括以下步骤:

步骤S0,将吸泥管固定连接到清淤泵的进水管上,将排泥管固定连接在排水管上;

步骤S1,将连接有清淤装置的吸泥管沿窨井内壁缓慢滑移到窨井的底部,清淤装置到达窨井的底部,继续下放吸泥管的过程中,吸泥管逐渐出现弯曲,从而判断清淤装置到达窨井底部;

步骤S2,驱动电机启动,绞刀对窨井底部的淤泥进行切割,切割打碎后的淤泥混合在污水中,清淤泵启动,将污水和混合在污水中的淤泥通过排泥管排入到过滤箱内,经过过滤箱的污水从下水管流出,并流入到窨井内;

步骤S3,将吸泥管沿窨井管内壁沿周向进行缓慢滑移,当吸泥管回到圆周起点位置,使吸泥管朝向靠近窨井轴线的方向移动一段距离,并使吸泥管在该处以窨井轴线为轴沿周向进行缓慢移动;

步骤S4,重复步骤S3,直至吸泥管运动与窨井轴线重合;

步骤S5,当吸泥管运动至与窨井轴线重合,下放吸泥管,使吸泥管朝着远离窨井轴线的方向移动一段距离,并且在该处以窨井轴线为轴进沿周向进行缓慢移动;

步骤S6,当吸泥管回到圆周起点,使吸泥管(7)朝着远离窨井轴线的方向移动一段距离,并且在该处以窨井轴线为轴进沿周向进行缓慢移动;

步骤S7,重复步骤S6,直至吸泥管回到起始位置。

通过采用上述技术方案,清淤装置从窨井的井口位置沿窨井内壁慢慢下降,下降的过程中,吸泥管始终处于拉直状态,吸泥管出现弯曲,从而判断清淤装置位于窨井的底部,驱动电机启动,在绞刀和搅拌刀的作用下,对窨井底部的淤泥进行切割和捣碎,清淤泵启动,在清淤泵的作用下,使混有淤泥的污水流经吸泥管、清淤泵和排泥管,进入到过滤箱内,污水在过滤箱内进行过滤,使淤泥等杂质在过滤箱的底部沉淀,同时在过滤件的作用下,对污水进行进一步过滤,经过过滤后的污水从下水管流入到窨井内,防止污水对地面和环境的污染;绞刀和搅拌刀在工作的过程中,通过移动吸泥管的位置,使绞刀和搅拌刀用于清理窨井底部不同位置处的淤泥,移动的方式是在不同圆周上进行缓慢的移动,并最终使吸泥管的轴线与窨井轴线重合,从而实现窨井底部同一高度上的淤泥的清理,下放清淤装置,使绞刀始终与淤泥接触,从而用来清理窨井底部不同高度上的淤泥。

可选的,步骤S1中,在窨井正上方的地面上放置有支架,吸泥管穿设在所述限位环和限位筒内,当清淤装置位于窨井的底部,弧形抵接块在定位弹簧的作用下,夹紧在吸泥管外壁。

通过采用上述技术方案,吸泥管穿设在限位环与限位筒之间,当清淤装置运动到指定位置,在定位弹簧的作用下使弧形定位块抵紧在吸泥管的外壁,从而实现吸泥管在限位环上的连接,同时作用于限位环,使限位环在支撑板上表面运动,从而带动吸泥管的运动,进而方便清淤装置在窨井底部呈水平运动。

综上所述,本申请包括以下至少一种有益技术效果:

1.在绞刀和搅拌刀的作用下,对窨井底部的淤泥进行切割和捣碎,并且在清淤泵的作用下,淤泥混合在污水内,从吸泥管内吸入,并从排泥管中排出,从而实现窨井底部的清淤过程;

2.淤泥在过滤箱内沉淀,并且在过滤件的作用下,对污水进行初步过滤,过滤后的污水经过下水管排入到窨井内,防止对地面和环境的污染;

3.限位环在支撑板上滑移,提高了吸泥管运动的效率,同时降低了工人操作的难度。

(发明人:沈凌志)
