申请日2020.07.09
公开（公告）日2021.03.02
IPC分类号C02F9/02
摘要
本实用新型适用于生活废水处理辅助装置领域，公开了一种小型生活废水综合处理机，包括处理罐，所述处理罐内部左右两侧表面均活动安装有拉杆，两个所述拉杆底端固定安装有过滤板，所述过滤板底端左右两侧表面均竖向固定安装有连接杆，两个所述连接杆底端表面固定安装有活性炭放置框。本实用新型由于在处理罐内部通过拉杆安装有过滤板，并且在过滤板底部通过连接杆安装有活性炭放置框，可以通过拉动拉杆将过滤板以及活性炭放置框从处理罐内部拉出，进而快速的对过滤板表面堆积的固体杂质进行清理，以及对活性炭放置框内部的活性炭进行添加，保证对污水的过滤净化处理，较为实用，适合广泛推广与使用。
权利要求书

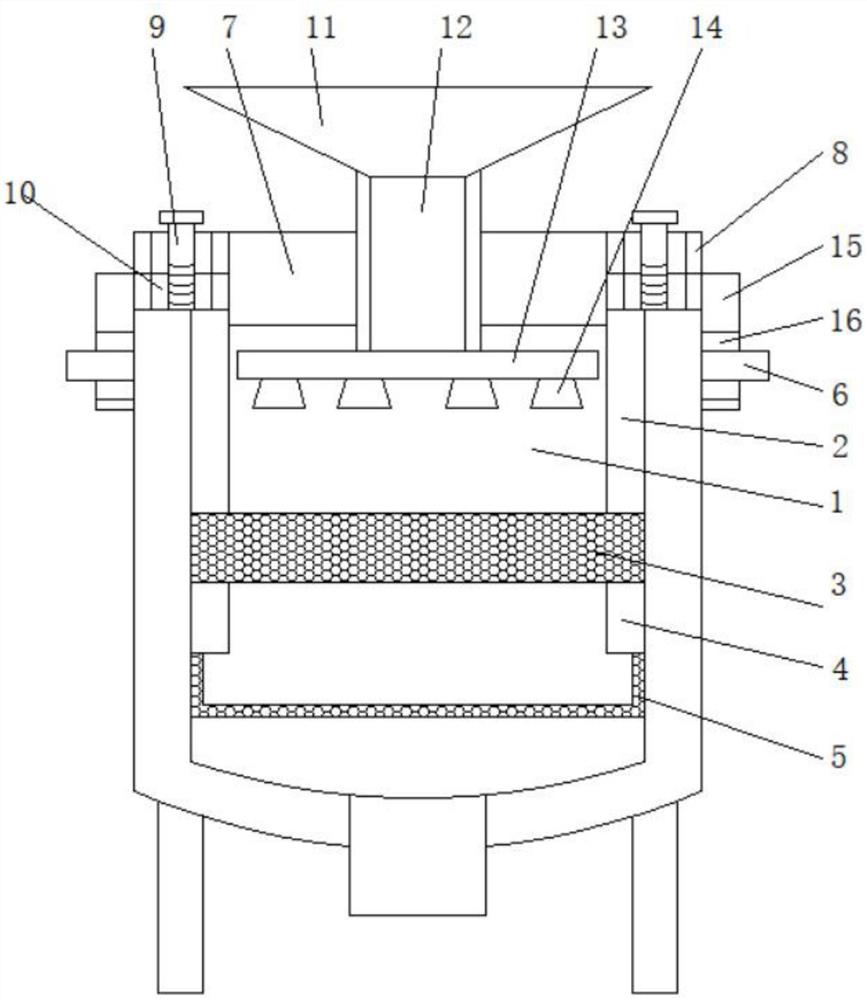

1.一种小型生活废水综合处理机，包括处理罐(1)，其特征在于：所述处理罐(1)内部左右两侧表面均活动安装有拉杆(2)，两个所述拉杆(2)底端固定安装有过滤板(3)，所述过滤板(3)底端左右两侧表面均竖向固定安装有连接杆(4)，两个所述连接杆(4)底端表面固定安装有活性炭放置框(5)，所述处理罐(1)顶端活动安装有密封盖(7)，所述密封盖(7)左右两侧表面均横向固定安装有连接板(8)，所述连接板(8)中端内部均竖向贯穿活动安装有连接螺栓(9)，所述拉杆(2)顶端内部均竖向开设有连接螺孔(10)，所述连接螺栓(9)底端通过螺纹拧接在连接螺孔(10)内部。
2.根据权利要求1所述的小型生活废水综合处理机，其特征在于：所述密封盖(7)中端贯穿固定安装有输水管(12)，所述输水管(12)顶端连通有输水漏斗(11)，所述输水管(12)底端连通有连接管(13)，所述连接管(13)底端等距连通有若干喷洒喷头(14)。
3.根据权利要求1所述的小型生活废水综合处理机，其特征在于：所述拉杆(2)顶端表面固定安装有固定软扣(15)，所述固定软扣(15)中端内部横向开设有固定口(16)，所述处理罐(1)顶端左右两侧表面均横向固定安装有固定软柱(6)。
4.根据权利要求3所述的小型生活废水综合处理机，其特征在于：所述拉杆(2)呈倒L形，所述固定软柱(6)的直径与固定口(16)的内孔直径相同。
说明书
一种小型生活废水综合处理机
技术领域
本实用新型适用于生活废水处理辅助装置领域，特别涉及一种小型生活废水综合处理机。
背景技术
目前，由于生活以及工业废水中含有大量的人体分泌物、毛发皮屑、洗涤剂以及细菌、真菌、病毒等有害物质，直接排放不仅会污染环境，更会造成水资源的巨大浪费，进而需要使用相应的处理机对其进行净化处理。
但是，现如今使用的生活废水处理装置中仍然存在一些不足之处：由于生活污水中会含有大量的固体杂质，而在对污水进行净化处理时，需要将固体杂质与污水进行快速的分离，并且在分离后，需要及时的将堆积的固体杂质进行清理，避免固体杂质过多的堆积在过滤板表面而导致过滤板被堵塞，无法继续后续的固液分离处理。因此，我们提出一种小型生活废水综合处理机。
实用新型内容
本实用新型的主要目的在于提供一种小型生活废水综合处理机，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种小型生活废水综合处理机，包括处理罐，所述处理罐内部左右两侧表面均活动安装有拉杆，两个所述拉杆底端固定安装有过滤板，所述过滤板底端左右两侧表面均竖向固定安装有连接杆，两个所述连接杆底端表面固定安装有活性炭放置框，所述处理罐顶端活动安装有密封盖，所述密封盖左右两侧表面均横向固定安装有连接板，所述连接板中端内部均竖向贯穿活动安装有连接螺栓，所述拉杆顶端内部均竖向开设有连接螺孔，所述连接螺栓底端通过螺纹拧接在连接螺孔内部。
优选的，所述密封盖中端贯穿固定安装有输水管，所述输水管顶端连通有输水漏斗，所述输水管底端连通有连接管，所述连接管底端等距连通有若干喷洒喷头。
优选的，所述拉杆顶端表面固定安装有固定软扣，所述固定软扣中端内部横向开设有固定口，所述处理罐顶端左右两侧表面均横向固定安装有固定软柱。
优选的，所述拉杆呈倒L形，所述固定软柱的直径与固定口的内孔直径相同。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的小型生活废水综合处理机，由于在处理罐内部通过拉杆安装有过滤板，并且在过滤板底部通过连接杆安装有活性炭放置框，可以通过拉动拉杆将过滤板以及活性炭放置框从处理罐内部拉出，进而快速的对过滤板表面堆积的固体杂质进行清理，以及对活性炭放置框内部的活性炭进行添加，保证对污水的过滤净化处理，并且在L形拉杆顶部安装有固定软扣，以及在处理罐顶部相应的位置安装有固定软柱，可以在不需要拉动拉杆时，将固定软柱塞入固定软扣内部的固定口中，进而将拉杆的顶部稳定的固定在处理罐顶部表面，保证拉杆以及过滤板不会任意的移动，保证对污水的过滤净化处理。
2.本实用新型的小型生活废水综合处理机，由于在密封盖两侧安装有连接板，并且通过连接螺栓穿过连接板安装在拉杆顶部的连接螺孔内部，进而将密封盖稳定的安装在两个拉杆侧边之间，进而保证污水处理时的异味不会任意的逸散出处理罐内部，并且在密封盖内部安装有输水管，通过输水管将连接管与输水漏斗相连接，进而可以通过输水漏斗增加可输水的面积，加快输送的效率，通过连接管底部的喷洒喷头，均匀的将污水排放至过滤板顶部表面，保证过滤板表面所有的位置均可以对污水进行过滤处理，保证过滤板的使用面积。
（发明人：刘登于;薛淑艳）
