申请日2017.12.08
公开(公告)日2018.03.27
IPC分类号C02F1/00; B01D29/33; B01D29/64; B01D29/66; B01D29/94; B01D29/96
摘要
本发明涉及污水处理领域，具体涉及一种污水分离工艺，包括如下步骤：步骤1：准备一种污水处理装置;步骤2：水与渣分离;步骤3：分流;步骤4：双筒转动;步骤5：落料排水;步骤6：定期处理。采用本技术方案时，有效避免了残渣堆积后容易造成堵塞的问题，同时解决了每次清洗完毕之后都需要清理残渣的问题。
权利要求书
1.一种污水分离工艺，其特征在于，包括如下步骤：
步骤1：准备一种污水处理装置，包括腔体，腔体内设有机架、进料管、承接槽、过滤筒、滚筒、盛水管和盛水箱;所述进料管和承接槽固定于机架上且进料管下端对准承接槽，所述过滤筒转动设置于机架上且位于承接槽一侧，承接槽靠近过滤筒一端与过滤筒的外筒壁接触;所述过滤筒的筒壁上设有过滤孔，过滤筒两端均固定有一号齿轮;所述滚筒转动设置于机架上且位于过滤筒一侧，滚筒两端均固定有与一号齿轮啮合的二号齿轮，滚筒的外筒壁上均匀分布有刮板，刮板能与过滤筒的外筒壁接触;所述盛水管一端连接有出水管且该端固定于机架上，盛水管另一端穿过过滤筒且位于盛水箱内，盛水管的外管壁与过滤筒的内筒壁间隙配合;所述滚筒上方的机架上固定有泻水箱，所述盛水箱内设有能将水引入泻水箱内的一号水泵;所述过滤筒和滚筒的正下方设置有顶端开口的收集箱，收集箱的侧壁固定有滑轨，收集箱内设有收集盒，收集盒滑动设置于滑轨上，收集盒的盒底设有孔隙;所述收集箱的箱底设有能将水引入出水管的二号水泵;
步骤2：先启动一号水泵和二号水泵，污水沿着进料管流至承接槽上，当污水流至承接槽与过滤筒外筒壁的接触位置时，水透过过滤孔流至盛水管内，残渣粘附在过滤筒的外筒壁上;
步骤3：流至盛水管内的部分水从出水管排出室内，另一部分水流至盛水箱内，在一号水泵的作用下盛水箱内的水进入泻水箱，并从泻水箱的箱底泻下;
步骤4：当泄下的水与滚筒外筒壁上的刮板接触后，滚筒在水的冲击力作用下转动，同时二号齿轮随滚筒转动，从而带动过滤筒转动，过滤筒转动的过程中带动粘附于过滤筒外筒壁的残渣转动;
步骤5：当刮板与过滤筒外筒壁的残渣接触后，残渣在自身重力和刮板的作用以及从泻水箱内泻下的水的冲击力下掉落至收集盒内，进入收集盒的水从收集盒盒底的孔隙进入收集箱下部，在二号水泵的作用下进入出水管排出室内;
步骤6：污水排放完毕后关闭一号水泵和二号水泵，一段时间后，定期对收集盒内的残渣进行处理。
2.根据权利要求1所述的一种污水分离工艺，其特征在于：步骤1中所述进料管倾斜设置，进料管下端与承接槽接触。
3.根据权利要求2所述的一种污水分离工艺，其特征在于：步骤1中所述过滤筒的外筒壁上还设有凸起。
4.根据权利要求3所述的一种污水分离工艺，其特征在于：步骤1中所述承接槽靠近过滤筒一端设有密封条。
5.根据权利要求4所述的一种污水分离工艺，其特征在于：步骤1中所述收集盒的盒底设有滑轮，滑轮位于滑轨内。
说明书
一种污水分离工艺
技术领域
本发明涉及污水处理领域，具体涉及一种污水分离工艺。
背景技术
清洗碗具，是生活中很平常的一件事情。在清洗完碗具后，清洗槽内会遗留很多残渣，为了防止下水道被堵塞，现在大多数通过过滤网将残渣拦截在清洗槽内，每次清洗完毕之后都需要将过滤网内的残渣倒掉，非常麻烦;同时由于过滤网面积较小，在残渣太多比较多而且水流较急的情况下还会堵塞过滤网，需要人工搅动来防止网孔堵塞，操作较为繁琐。
发明内容
本发明的目的在于提供一种不会堵塞网孔且可以定期清理残渣的一种污水分离工艺。
为达到上述目的，本发明的技术方案是提供一种污水分离工艺，包括如下步骤：

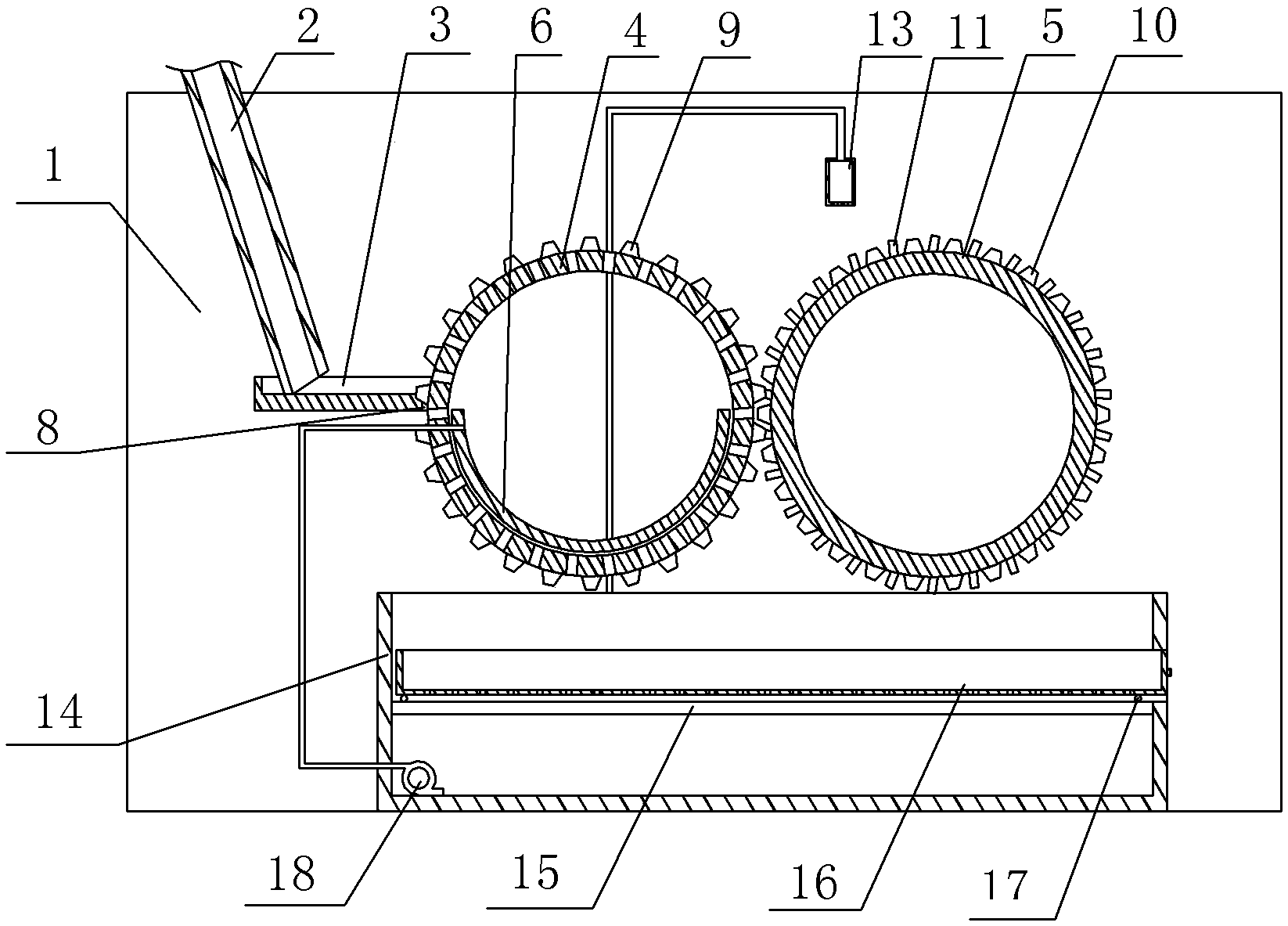

步骤1：准备一种污水处理装置，包括腔体，腔体内设有机架、进料管、承接槽、过滤筒、滚筒、盛水管和盛水箱;所述进料管和承接槽固定于机架上且进料管下端对准承接槽，所述过滤筒转动设置于机架上且位于承接槽一侧，承接槽靠近过滤筒一端与过滤筒的外筒壁接触;所述过滤筒的筒壁上设有过滤孔，过滤筒两端均固定有一号齿轮;所述滚筒转动设置于机架上且位于过滤筒一侧，滚筒两端均固定有与一号齿轮啮合的二号齿轮，滚筒的外筒壁上均匀分布有刮板，刮板能与过滤筒的外筒壁接触;所述盛水管一端连接有出水管且该端固定于机架上，盛水管另一端穿过过滤筒且位于盛水箱内，盛水管的外管壁与过滤筒的内筒壁间隙配合;所述滚筒上方的机架上固定有泻水箱，所述盛水箱内设有能将水引入泻水箱内的一号水泵;所述过滤筒和滚筒的正下方设置有顶端开口的收集箱，收集箱的侧壁固定有滑轨，收集箱内设有收集盒，收集盒滑动设置于滑轨上，收集盒的盒底设有孔隙;所述收集箱的箱底设有能将水引入出水管的二号水泵;
步骤2：先启动一号水泵和二号水泵，污水沿着进料管流至承接槽上，当污水流至承接槽与过滤筒外筒壁的接触位置时，水透过过滤孔流至盛水管内，残渣粘附在过滤筒的外筒壁上;
步骤3：流至盛水管内的部分水从出水管排出室内，另一部分水流至盛水箱内，在一号水泵的作用下盛水箱内的水进入泻水箱，并从泻水箱的箱底泻下;
步骤4：当泄下的水与滚筒外筒壁上的刮板接触后，滚筒在水的冲击力作用下转动，同时二号齿轮随滚筒转动，从而带动过滤筒转动，过滤筒转动的过程中带动粘附于过滤筒外筒壁的残渣转动;
步骤5：当刮板与过滤筒外筒壁的残渣接触后，残渣在自身重力和刮板的作用以及从泻水箱内泻下的水的冲击力下掉落至收集盒内，进入收集盒的水从收集盒盒底的孔隙进入收集箱下部，在二号水泵的作用下进入出水管排出室内;
步骤6：污水排放完毕后关闭一号水泵和二号水泵，一段时间后，定期对收集盒内的残渣进行处理。
本方案的技术效果是：通过过滤筒和盛水管配合，可以对残渣和水进行分离，同时对水进行分流，先将部分水排出室内;再与一号水泵、泻水箱、滚筒、刮板、一号齿轮和二号齿轮配合，可以利用另一部分水提供动力，实现过滤筒的自动旋转，从而带动残渣进行旋转，有效避免了残渣堆积后造成堵塞的问题，再利用转动过程中刮板的力和水的冲击力，将过滤筒外筒壁上的残渣清理干净，达到水与残渣顺畅分离的效果;再在二号水泵和收集盒的作用下将分流后的另一部分水排出室内，同时收集盒可以对残渣进行收集，解决了每次清洗完毕之后都需要清理残渣的问题，实现了残渣的定期清理，更加方便。
进一步的，步骤1中所述进料管倾斜设置，进料管下端与承接槽接触。本方案的技术效果是：倾斜设置可以防止残渣堵塞进料管，另外如果进料管下端与承接槽之间有一定间隔，残渣会在重力作用下落至承接槽上，而水会沿着进料管的方向流至承接槽上，此种情况下会造成残渣堆积，通过使进料管下端与承接槽接触可以有效解决这一问题。
进一步的，步骤1中所述过滤筒的外筒壁上还设有凸起。本方案的技术效果是：凸起可以进一步确保粘附于过滤筒外筒壁上的残渣实现转移。
进一步的，步骤1中所述承接槽靠近过滤筒一端设有密封条。本方案的技术效果是：密封条可以有效防止残渣卡入承接槽与过滤筒外筒壁之间的位置，从而确保过滤筒正常转动。
进一步的，步骤1中所述收集盒的盒底设有滑轮，滑轮位于滑轨内。本方案的技术效果是：滑轮可以提高收集盒移动的顺畅性，防止残渣从孔隙处进入滑轨内而影响收集盒移动的问题。
采用上述技术方案时，有效避免了残渣堆积后容易造成堵塞的问题，同时解决了每次清洗完毕之后都需要清理残渣的问题。
