申请日2013.09.04
公开(公告)日2014.03.05
IPC分类号C02F3/30
摘要
本实用新型提出一种厌氧好氧组合处理有机废水装置，包括厌氧反应器、好氧反应器，还包括中间池、热量交换系统;所述热量交换系统包括热泵、吸热器、散热器;所述中间池一端与厌氧反应器相连，另一端与所述好氧反应器相连;所述热泵一端与吸热器相连，另一端与所述散热器相连;所述吸热器设置在所述中间池内，所述散热器设置在所述厌氧反应器内。本实用新型通过设立中间池，通过热泵系统将经厌氧反应工艺处理的有机废水进行降温，并同时通过热泵系统将其降温过程中吸收的热量返回到厌氧反应器中，免去了厌氧反应中提高有机废水温度而需要的能源，与现有技术相比，节约了能源，同时满足了下一步工艺好氧反应工艺的反应条件。
权利要求书

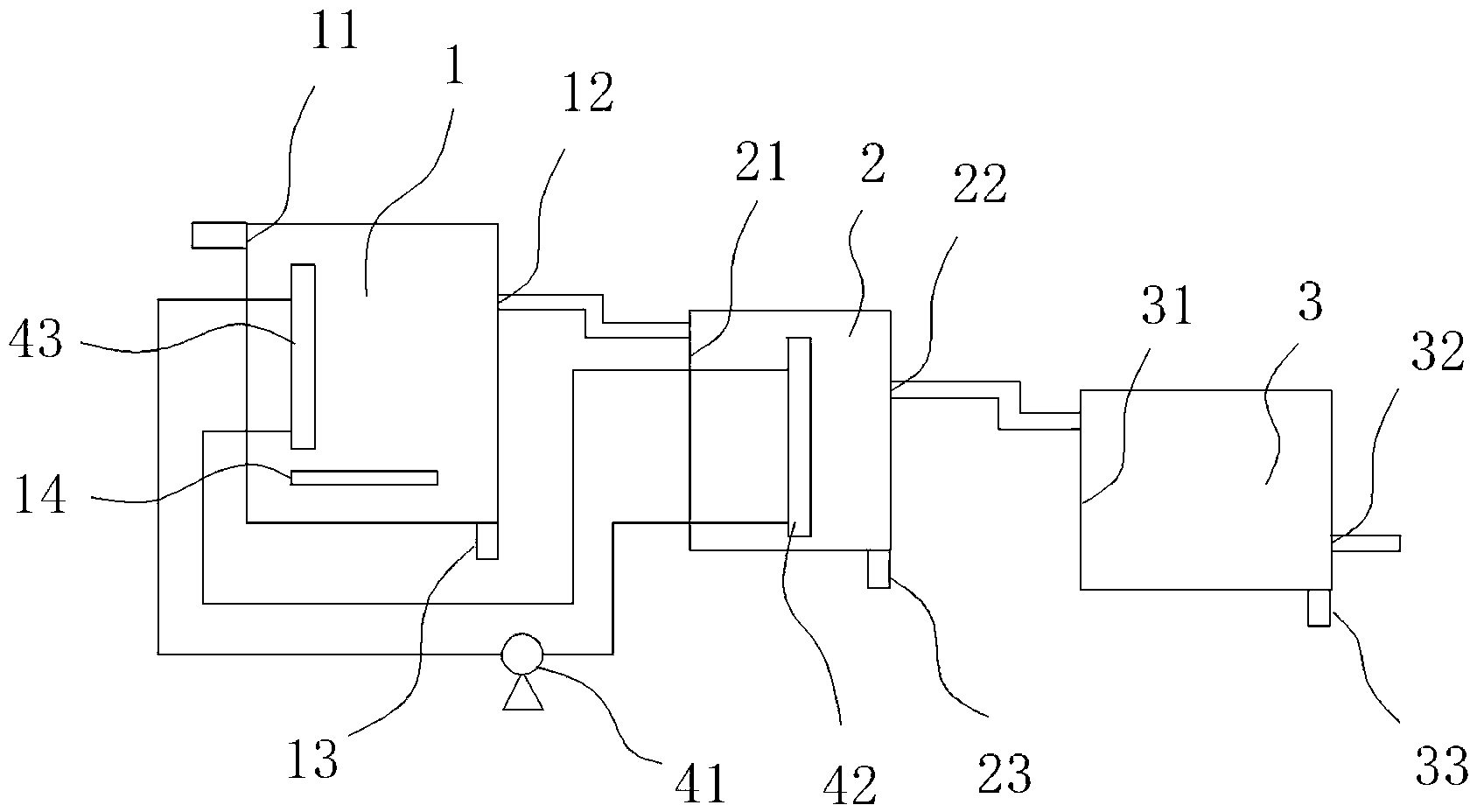

1.一种厌氧好氧组合处理有机废水装置，包括厌氧反应器(1)、 好氧反应器(3)，其特征在于：还包括中间池(2)、热量交换系统; 所述热量交换系统包括热泵(41)、吸热器(42)、散热器(43);所 述中间池(2)一端与厌氧反应器(1)相连，另一端与所述好氧反应 器(3)相连;所述热泵(41)一端与吸热器(42)相连，另一端与 所述散热器(43)相连;所述吸热器(42)设置在所述中间池(2) 内，所述散热器(43)设置在所述厌氧反应器(1)内。
2.根据权利要求1所述的厌氧好氧组合处理有机废水装置，其 特征在于：还包括预加热装置(14)，所述预加热装置(14)设置在 所述厌氧反应器(1)内。
3.根据权利要求1所述的厌氧好氧组合处理有机废水装置，其 特征在于：所述厌氧反应器(1)设置有进水口一(11)、出水口一(12); 所述中间池(2)设置有进水口二(21)、出水口二(22);所述好氧 反应器(3)设置有进水口三(31)、出水口三(32);所述进水口一 (11)、所述出水口一(12)、所述进水口二(21)、出水口二(22)、 所述进水口三(31)、出水口三(32)的位置高度依次递减。
4.根据权利要求1所述的厌氧好氧组合处理有机废水装置，其 特征在于：所述厌氧反应器(1)底部设置有排污口一(13)，所述中 间池(2)底部设置有排污口二(23)，所述好氧反应器(3)底部设 置有排污口三(33)。
说明书
一种厌氧好氧组合工艺处理有机废水装置
技术领域
本实用新型涉及一种废水处理装置，具体涉及一种厌氧好氧组合 处理工艺处理有机废水装置。
背景技术
近年来高浓度有机废水生物处理技术已由传统单一的厌氧法、好 氧法转向厌氧——好氧联合处理方法，如厌氧——好氧法A/O法、 厌氧——缺氧——好氧法等，通过采用多种组合处理工艺完成对高浓 度有机废水的生物处理。由此，CN100484891C公开了一种有机废 水厌氧——好氧循环一体化生物处理方法及系统、CN1413926公开 的一种利用微生物厌氧——好氧和饱食——饥饿双重刺激的好氧厌 氧或微氧快速吸收的污水处理工艺及系统等，均对厌氧好氧处理工艺 进行了创新。有机废水厌氧处理工艺一般分为常温、中温、高温三种， 由于中温微生物菌种种类多、且易于培养驯化、活性高，因此应用比 较广泛，而厌氧进水及好氧处理工艺温度低于中温厌氧处理工艺温 度，当对有机废水进行厌氧好氧组合工艺处理时，在厌氧反应阶段需 要对有机废水加热，而经中温厌氧处理后的有机废水进行好氧工艺处 理时需要进行降温，在实际生产过程中要么工艺设备复杂且需要消耗 大量的能源对有机废水进行温度调节，要么处理有机废水的效率低 下。
发明内容
本实用新型旨在至少解决现有技术中存在的技术问题之一。为 此，本实用新型提出一种厌氧好氧组合处理有机废水装置，包括厌氧 反应器1、好氧反应器3，其特征在于：还包括中间池2、热量交换 系统;所述热量交换系统包括热泵41、吸热器42、散热器43;所述 中间池2一端与厌氧反应器1相连，另一端与所述好氧反应器3相连; 所述热泵41一端与吸热器42相连，另一端与所述散热器43相连; 所述吸热器42设置在所述中间池2内，所述散热器43设置在所述厌 氧反应器1内。热泵将媒介质压缩成液体送入吸热器中，液态媒介质 吸收中间池的热量气化成高温气体，高温气态媒介质在散热器中与厌 氧反应器中低温有机废水进行热量交换，变成低温媒介质气体，从而 完成热量转移过程。
本实用新型极好地利用了厌氧反应较佳温度、好氧反应较佳温度 的温度差，通过设立中间池，通过热泵系统将经厌氧反应工艺处理的 有机废水进行降温，并同时通过热泵系统将其降温过程中吸收的热量 返回到厌氧反应器中，免去了厌氧反应中提高有机废水温度而需要的 能源，与现有技术相比，大大地节约了能源，同时满足了下一步工艺 好氧反应工艺的反应条件，提高了有机废水的处理效率。
进一步地，还包括预加热装置14，所述预加热装置14设置在所 述厌氧反应器1内。
进一步地，所述厌氧反应器1设置有进水口一11、出水口一12; 所述中间池2设置有进水口二21、出水口二22;所述好氧反应器3 设置有进水口三31、出水口三32;所述进水口一11、所述出水口一 12、所述进水口二21、出水口二22、所述进水口三31、出水口三32 的位置高度依次递减。
