生活污水回用技术

发布时间:2018-7-8 12:18:45  中国污水处理工程网

  申请日2013.09.04

  公开(公告)日2014.03.12

  IPC分类号C02F9/14

  摘要

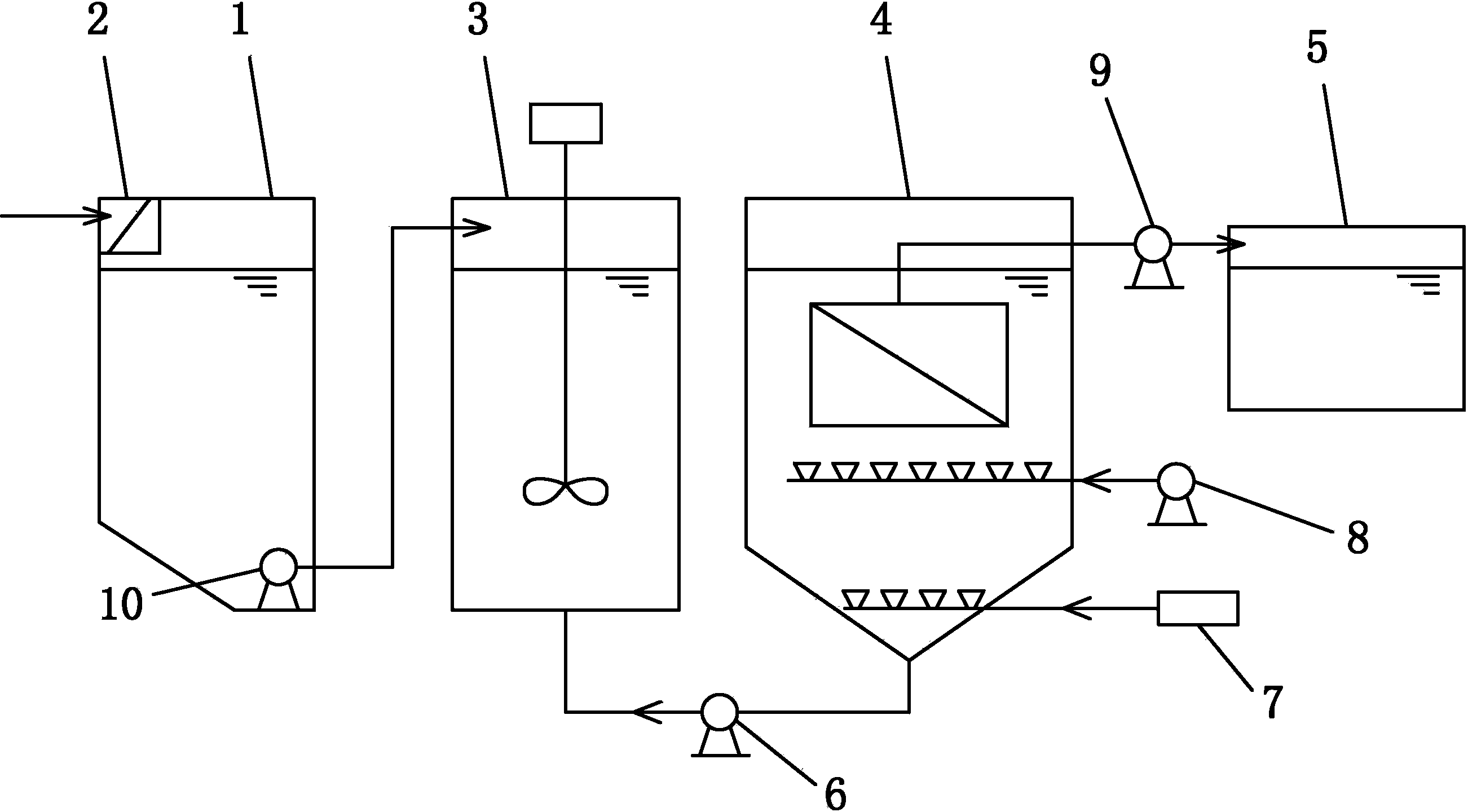

  一种生活污水回用装置,其特征在于:包括调节池(1),该调节池(1)的进水端设有一格栅(2),所述待处理生活污水经格栅(2)流入调节池(1)中,所述调节池(1)再依次管连接SBR反应池(3)、MBR反应池(4)和回用水池(5);所述MBR反应池(4)经一污泥泵(6)将污泥回流至SBR反应池(3)中;一臭氧发生装置(7)向MBR反应池(4)的水体中鼓入臭氧;一鼓风机(8)向MBR反应池(4)的水体中鼓入空气。本方案处理出水水质稳定,水质较高,能够完全满足使用要求,且结构紧凑,占地少。

  权利要求书

  1.一种生活污水回用装置,其特征在于:包括调节池(1),该调节池(1)的进水端设有一格栅(2),待处理生活污水经格栅(2)流入调节池(1)中,所述调节池(1)再依次管连接SBR反应池(3)、MBR反应池(4)和回用水池(5);

  所述MBR反应池(4)经一污泥泵(6)将污泥回流至SBR反应池(3)中;

  一臭氧发生装置(7)向MBR反应池(4)的水体中鼓入臭氧;

  一鼓风机(8)向MBR反应池(4)的水体中鼓入空气。

  2.根据权利要求1所述的生活污水回用装置,其特征在于:所述MBR反应池(4)的膜出水经一抽吸泵(9)抽入所述回用水池(5)中。

  3.根据权利要求1所述的生活污水回用装置,其特征在于:所述调节池(1)中设有一潜水泵(10),用于将调节池(1)中水抽入SBR反应池(3)中。

  说明书

  一种生活污水回用装置

  技术领域

  本实用新型属于生活污水回用领域,具体涉及一种生活污水回用装置。

  背景技术

  城市生活污水最终排入城市污水处理厂进行处理,为节约水源,现有技术中一些回用装置将生活污水处理后用作绿化、景观用水和冲厕等等,大大节约了水资源,还能减少城市污水处理长的处理负荷。

  但现有生活污水回用装置的处理出水往往不能完全达标,出水水质稳定性也不是很好,因此在用水要求较高的景观用水等方面,还不能完全依赖回用装置的处理出水。

  实用新型内容

  本实用新型提供一种生活污水回用装置,处理出水水质稳定,水质较高,能够完全满足使用要求,且结构紧凑,占地少。

  为达到上述目的,本实用新型采用的技术方案是:一种生活污水回用装置,包括调节池,该调节池的进水端设有一格栅,所述待处理生活污水经格栅流入调节池中,所述调节池再依次管连接SBR反应池、MBR反应池和回用水池;

  所述MBR反应池经一污泥泵将污泥回流至SBR反应池中;

  一臭氧发生装置向MBR反应池的水体中鼓入臭氧;

  一鼓风机向MBR反应池的水体中鼓入空气。

  进一步的,所述MBR反应池的膜出水经一抽吸泵抽入所述回用水池中。

  进一步的,所述调节池中设有一潜水泵,用于将调节池中水抽入SBR反应池中。

  本实用新型的工作原理:生活污水经格栅除去大颗粒污染物质,进入调节池调节水质水量,调节池出水流入SBR反应池。SBR是一种高效微生物处理技术,即间歇式循环活性污泥法,SBR反应池中,微生物种群在时空上依次经历缺氧、厌氧、好氧阶段,不仅能够去除有机污染物,同时还能强化脱氮除磷,还具有良好的抗冲击负荷能力。SBR反应池出水流入MBR反应池,MBR技术又称膜生物反应器,是一种由膜分离单元与生物处理单元相结合的新型水处理技术。MBR技术出水水质优质稳定,剩余污泥产量少,占地面积小,不受设置场合限制,可去除氨氮及难降解有机物,操作管理方便,易于实现自动控制。SBR技术与MBR技术结合后,安全可靠,不易造成二次污染,有机物、氨氮、细菌和病毒等污染物的去除率高,且可以实现自动化控制,提高污水处理的自动化水平。在MBR反应池中还设置了臭氧发生装置,臭氧能够强化除去细菌和病毒,保证出水水质达标,另外,臭氧装置集成在MBR反应池中,少占空间,且臭氧损失少,能够提高处理效果 。

  本实用新型的有益效果:处理出水水质稳定,水质较高,能够完全满足使用要求,且结构紧凑,占地少。
