申请日2013.09.04
公开(公告)日2014.03.05
IPC分类号C02F1/40; C02F1/04
摘要
一种用于润滑油生产废水处理的减压蒸馏塔，包括预处理罐、减压蒸馏塔和空气压缩机，所述预处理罐顶部设置有入料口，所述预处理罐侧面上部设置有蒸汽通入口，所述预处理罐底端设置有出料口;所述减压蒸馏塔侧面底端设置有蒸汽入口，所述减压蒸馏塔侧面上部设置有进料口，该进料口与出料口通过管道连通;所述减压蒸馏塔顶端设置有出气口，该出气口与空气压缩机通过管道连通。本实用新型的有益之处在于：该设备结构简单，使用简便，能够有效处理回收废水中所含有的润滑油油品从而避免产品浪费，保护环境。
权利要求书

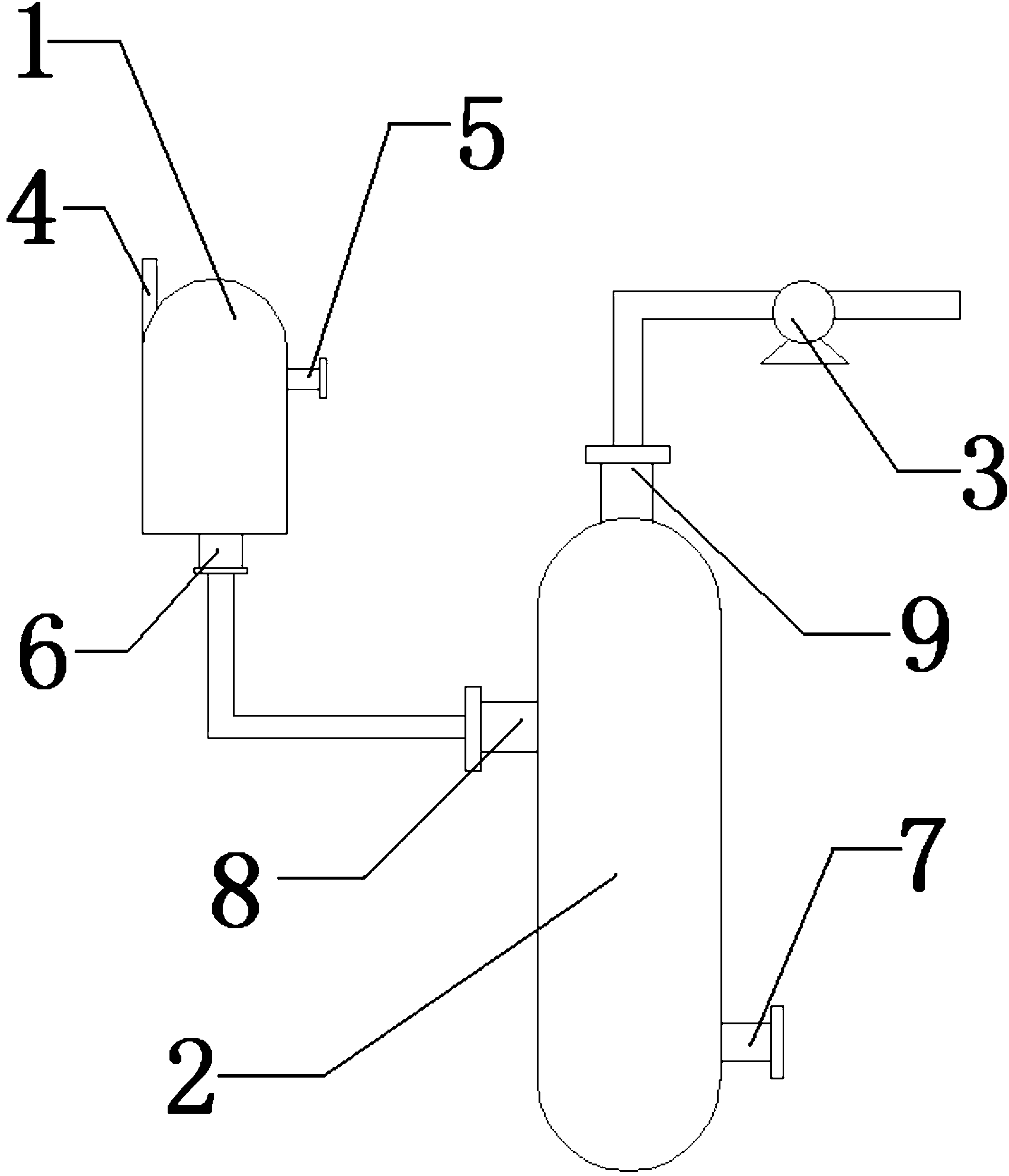

1.一种用于润滑油生产废水处理的减压蒸馏塔，包括预处理罐(1)、减压 蒸馏塔(2)和空气压缩机(3)，其特征在于：所述预处理罐(1)顶部设置有 入料口(4)，所述预处理罐(1)侧面上部设置有蒸汽通入口(5)，所述预处理 罐(1)底端设置有出料口(6);所述减压蒸馏塔(2)侧面底端设置有蒸汽入 口(7)，所述减压蒸馏塔(2)侧面上部设置有进料口(8)，该进料口(8)与 出料口(6)通过管道连通;所述减压蒸馏塔(2)顶端设置有出气口(9)，该 出气口(9)与空气压缩机(3)通过管道连通。
2.根据权利要求1所述的一种用于润滑油生产废水处理的减压蒸馏塔，其 特征在于：所述的空气压缩机(3)为低端空气压缩机。
说明书
一种用于润滑油生产废水处理的减压蒸馏塔
(一)技术领域
本实用新型涉及一种润滑油生产设备，特别是涉及一种用于润滑油生产废 水处理的减压蒸馏塔。
(二)背景技术
目前，在生产润滑油时，润滑油原料需要经过溶液精制过程来提升润滑油 油品的品质，精制后的润滑油油品需要对其中含有的残留水分进行蒸馏排放。 而在蒸馏排放润滑油油品中的残留水分的时候会有少量润滑油油品进入废水中 被排出，这样的废水直接排放会对环境造成很严重的污染，同时也是对产品的 浪费。现在市面上能够有效处理回收废水中所含有的润滑油油品从而节省生产 原料、保护环境的设备还没有被发现，有待开发。
(三)实用新型内容
为了克服现有润滑油生产设备的不足之处，本实用新型提供了一种用于润 滑油生产废水处理的减压蒸馏塔。
本实用新型的技术方案是这样实现的。
本方案的一种用于润滑油生产废水处理的减压蒸馏塔，包括预处理罐、减 压蒸馏塔和空气压缩机，所述预处理罐顶部设置有入料口，所述预处理罐侧面 上部设置有蒸汽通入口，所述预处理罐底端设置有出料口;所述减压蒸馏塔侧 面底端设置有蒸汽入口，所述减压蒸馏塔侧面上部设置有进料口，该进料口与 出料口通过管道连通;所述减压蒸馏塔顶端设置有出气口，该出气口与空气压 缩机通过管道连通。
所述的空气压缩机为低端空气压缩机。
本实用新型的有益之处在于：该设备结构简单，使用简便，能够有效处理 回收废水中所含有的润滑油油品从而避免产品浪费，保护环境。
