申请日 20200429
公开（公告）日 20210205
IPC分类号 C02F1/00; C02F1/40; B01D33/01
摘要
本实用新型公开了一种污水处理池浮泥渣集边去除装置，种污水处理池浮泥渣集边去除装置，包括固定壳、电机、丝杆、丝杆套和L型支架，其特征在于：所述固定壳外侧壁右侧安装有电机外壳，所述电机外壳内侧壁安装有电机，所述电机输出端安装有联轴器且联轴器贯穿固定壳外侧壁右侧，所述联轴器左侧顶部安装有丝杆且丝杆位于固定壳内侧壁，所述丝杆右侧顶部安装有轴承且轴层位于固定壳内侧壁左侧，所述丝杆外侧壁安装有丝杆套，所述丝杆套外侧壁底部焊接有竖杆，所述竖杆底部安装有过滤箱。本实用新型通过电机、丝杆、丝杆套和过滤箱相互配合从而能够有效的将浮泥渣进行完全清除。
权利要求书

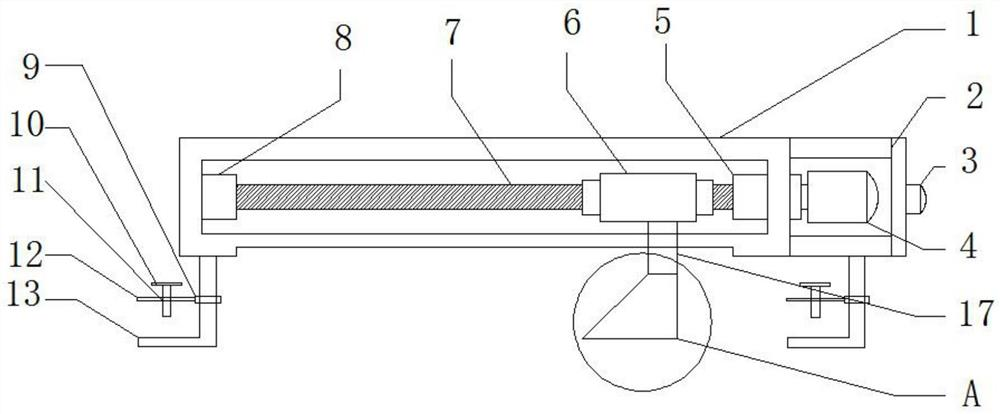

1.一种污水处理池浮泥渣集边去除装置，包括固定壳(1)、电机(4)、丝杆(7)、丝杆套(6)和L型支架(13)，其特征在于：所述固定壳(1)外侧壁右侧安装有电机外壳(2)，所述电机外壳(2)内侧壁安装有电机(4)，所述电机(4)输出端安装有联轴器(5)且联轴器(5)贯穿固定壳(1)外侧壁右侧，所述联轴器(5)左侧顶部安装有丝杆(7)且丝杆(7)位于固定壳(1)内侧壁，所述丝杆(7)右侧顶部安装有轴承(8)且轴承(8)位于固定壳(1)内侧壁左侧，所述丝杆(7)外侧壁安装有丝杆套(6)，所述丝杆套(6)外侧壁底部焊接有竖杆(17)，所述竖杆(17)底部安装有过滤箱(14)，所述过滤箱(14)内侧壁底部安装有筛网(16)，所述过滤箱(14)外侧壁左侧安装有入料口(15)，所述固定壳(1)外侧壁右侧焊接有L型支架(13)且L型支架呈对称焊接在电机外壳(2)右侧底部，所述L型支架(13)外侧壁安装有滑套(9)，所述滑套(9)外侧壁左侧焊接有横杆(12)，所述横杆(12)外侧壁开设有螺纹孔(11)，所述螺纹孔(11)外侧壁间隙连接有螺栓(10)。
2.根据权利要求1所述的一种污水处理池浮泥渣集边去除装置，其特征在于，所述固定壳(1)外侧壁底部开设有凹槽且竖杆(17)位于凹槽内。
3.根据权利要求1所述的一种污水处理池浮泥渣集边去除装置，其特征在于，所述入料口(15)呈T型状，所述筛网(16)底部与外部水源连接。
4.根据权利要求1所述的一种污水处理池浮泥渣集边去除装置，其特征在于，电机外壳(2)外侧壁右侧安装有控制开关(3)，所述控制开关(3)的输出端与电机(4)的输入端电性连接，所述控制开关(3)的输入端与外部电源输入端电性连接。
说明书
一种污水处理池浮泥渣集边去除装置
技术领域
本实用新型涉及浮泥渣集边去除技术领域，具体为一种污水处理池浮泥渣集边去除装置。
背景技术
污水处理池的池面常有浮泥和漂浮物，给污水处理企业的口常管理带来一定的影响。现有的污水处理池浮泥渣集边去除装置(又称刮吸泥机)包括中心轴座、转动桥、行走电机和刮板，中心轴座安装在污水处理池内中央，转动桥轴心安装在中心轴座上，转动桥的两侧面装有刮板，转动桥由安装在转动桥两端部的行走电机驱动，行走电机设置在转动桥行走圆形轨道上；圆形轨道设置在已处理污水出水槽内侧。现有的浮泥渣集边去除方法是通过转动桥行走电机驱动转动桥转动，从而带动刮板将浮泥和漂浮物推动到靠近池边的浮泥渣泄口(污水处理池水平面泄水口)将浮泥渣去除。这样的设备其结构较为复杂，造价高，不宜推广，且使用时极为不方便。
目前，专利号201721115621一种污水处理池浮泥渣集边去除装置，其结构包括污水处理池、定位板、支撑架、驱动电机、电机减震台、泥渣集边去除装置、密封圈、浮泥排放口、支撑脚架、防护脚墩、低泥排放口、底仓、污水进口，定位板固定安装于污水处理池上方并且相垂直，电机减震台共设有四个支撑架，驱动电机与电机减震台相连接，驱动电机通过电机减震台与泥渣集边去除装置电连接，本实用新型一种污水处理池浮泥渣集边去除装置，结构上一级三相浮泥渣分离器、二级三相浮泥渣分离器、转换器通过连接转杆与驱动电机电连接，污水中的浮泥渣会被一级三相浮泥渣分离器与二级三相浮泥渣分离器进行分离处理，可以将浮泥渣内部的重金属分离出来，减低对环境的危害。
本实用型存在一定缺点：1、该对于污水池边缘存在的污垢清除不干净导致清除效率低下；2、固定结构复杂不方便将装置安装在污水处理池外侧壁从而导致降低实用型。
实用新型内容
本实用新型的目的在于提供一种污水处理池浮泥渣集边去除装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理池浮泥渣集边去除装置，包括固定壳、电机、丝杆、丝杆套和L型支架，其特征在于：所述固定壳外侧壁右侧安装有电机外壳，所述电机外壳内侧壁安装有电机，所述电机输出端安装有联轴器且联轴器贯穿固定壳外侧壁右侧，所述联轴器左侧顶部安装有丝杆且丝杆位于固定壳内侧壁，所述丝杆右侧顶部安装有轴承且轴层位于固定壳内侧壁左侧，所述丝杆外侧壁安装有丝杆套，所述丝杆套外侧壁底部焊接有竖杆，所述竖杆底部安装有过滤箱，所述过滤箱内侧壁底部安装有筛网，所述过滤箱外侧壁左侧安装有入料口，所述固定壳外侧壁右侧焊接有L型支架且L型支架呈对称焊接在电机外壳右侧底部，所述L型支架外侧壁安装有滑套，所述滑套外侧壁左侧焊接有横杆，所述横杆外侧壁开设有螺纹孔，所述螺纹孔外侧壁间隙连接有螺栓。
作为本实用新型的一种优选实施方式，所述固定壳外侧壁底部开设有凹槽且竖杆位于凹槽内，所述入料口呈T型状，所述筛网底部与外部水源连接，电机外壳外侧壁右侧安装有控制开关，所述控制开关的输出端与电机的输入端电性连接，所述控制开关的输入端与外部电源输入端电性连接。
与现有技术相比，本实用新型的有益效果如下：
本实用新型一种污水处理池浮泥渣集边去除装置，控制开关与电机相连接，按下控制开关后电机运转提供动力，电机带动其输出端安装的联轴器转动，从而联轴器带动安装在其左侧的丝杆进行转动，丝杆在轴承内进行转动，从而丝杆带动安装在其外侧壁的丝杆套进行转动，从而丝杆套带动焊接在其底部的竖杆在凹槽内进行滑动，从而竖杆带动焊接在其底部的过滤箱进行移动，过滤箱的左侧安装有入料口，入料口呈T型装方便将浮泥渣铲入到过滤箱内，过滤箱底部安装有筛网，筛网将浮泥渣与水进行分离，从而能够有效的将污水处理池内侧浮泥渣进行清除。
本实用新型一种污水处理池浮泥渣集边去除装置，固定壳与电机外壳底部均焊接有L型支架，L型支架的外侧壁安装有滑套，滑套能够有效的在L型支架外侧壁滑动，滑套的左侧焊接有横杆，横杆外侧壁开设有螺纹孔，横杆与L型支架的一端形成一定间隙，移动滑套将横杆移动，从而将污水处理池的外侧壁夹存在横杆与L型支架的一端形成的缺口处，再通过螺栓安装在螺纹孔内，将污水处理池进行紧固连接，从而方便拆卸。
（发明人：黄平 ）
