申请日 20200429
公开（公告）日 20210205
IPC分类号 C02F3/34
摘要
本实用新型公开了一种污水处理用生物膜固定装置，包括固定筒，所述固定筒的顶端固定连接有桶盖，且桶盖顶端开设有进水槽，所述桶盖底端与固定筒内壁之间固定连接有中轴，所述中轴的轴体表面固定连接有承接台，且承接台的两侧过盈连接有W形支撑台，所述W形支撑台的底端垂直有载物直杆，且载物直杆的外侧固定连接有载物三角台，所述固定筒的底部开设有出水槽，通过在固定筒的壳腔内部设置有补强块，并且补强块两端有D形衔接板与壳腔内壁衔接，同时D形衔接板的内凹处有内填块进行支撑，当固定筒摔落地面时，其壳体中有多组复杂结构的补强板块对固定筒壳体结构进行补强，防止其摔落地面后破裂。
权利要求书

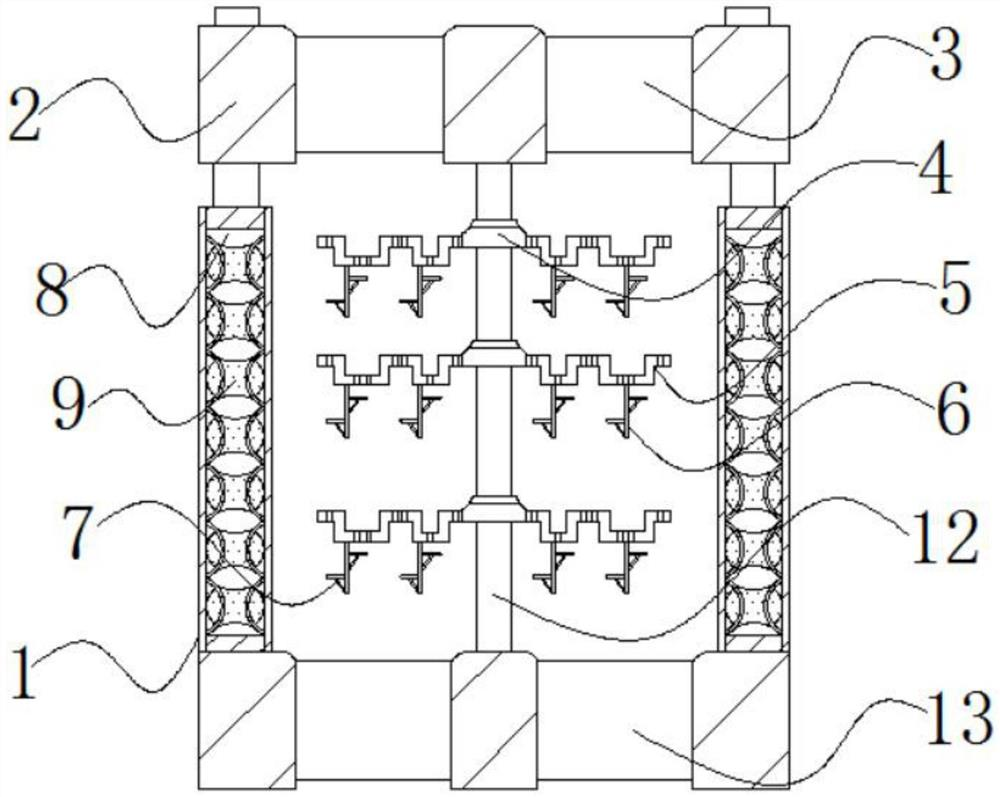

1.一种污水处理用生物膜固定装置，包括固定筒(1)，其特征在于：所述固定筒(1)的顶端固定连接有桶盖(2)，且桶盖(2)顶端开设有进水槽(3)，所述桶盖(2)底端与固定筒(1)内壁之间固定连接有中轴(12)，所述中轴(12)的轴体表面固定连接有承接台(4)，且承接台(4)的两侧过盈连接有W形支撑台(5)，所述W形支撑台(5)的底端垂直有载物直杆(6)，且载物直杆(6)的外侧固定连接有载物三角台(7)，所述固定筒(1)的底部开设有出水槽(13)。
2.根据权利要求1所述的一种污水处理用生物膜固定装置，其特征在于：所述固定筒(1)的壳腔(8)内固定连接有补强块(9)，且补强块(9)的两端有D形衔接板(10)与壳腔(8)衔接，所述D形衔接板(10)的板体内部一体成型有内填块(11)。
3.根据权利要求1所述的一种污水处理用生物膜固定装置，其特征在于：所述W形支撑台(5)的表面开设有漏水孔。
4.根据权利要求1所述的一种污水处理用生物膜固定装置，其特征在于：所述载物三角台(7)、W形支撑台(5)和承接台(4)在中轴(12)外侧设置为多组。
说明书
一种污水处理用生物膜固定装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种污水处理用生物膜固定装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
专利号CN201721057070.6的一种污水处理用生物膜固定装置，包括反应筒和反应槽，所述反应筒的内表面活动安装有转轴，所述转轴的一侧固定安装有微生物进口，所述转轴的另一侧设有通风口，所述反应槽的内部活动安装有反应盘，所述反应槽的底端设有保温带，所述保温带的下方固定安装有散热口，所述过滤转盘的上方固定安装有正离子发生器，且正离子发生器的上端活动安装有开关。本实用新型所述的一种污水处理用生物膜固定装置，设有保温带、过滤转盘和正离子发生器，能够让固定装置保持恒温，使得生物膜固定的更好，并能让生物膜的质量变得更好，加速生物膜的固定，使得生物膜固定过程更加快速，适用不同工作状况，带来更好的使用前景。
1、现有技术的污水处理用生物膜固定装置其内部设置有载物体为细菌的繁殖提供养料，而这种载物结构过于简单，其平面的板体对于细菌繁殖成型后的生物膜支撑面积较小，进而使得细菌繁殖后形成的生物膜缺乏较好的支撑性结构，为此，我们提出一种污水处理用生物膜固定装置。
2、现有污水处理用生物膜固定装置的固定筒体结构简单，其安装摔落时容易破裂，进而影响固定筒的后续使用，为此，我们提出一种污水处理用生物膜固定装置。
实用新型内容
本实用新型的目的在于提供一种污水处理用生物膜固定装置，通过在固定筒与桶盖之间的中轴外侧设置有承接台，而承接台的外侧固定有W形支撑台，并且W形支撑台的底端垂直有载物直杆和载物三角台供硝化菌等细菌繁殖形成生物膜复杂结构的W形支撑台、载物直杆和载物三角台与生物膜接触面积较多可以为其提供有效支撑和固定，污水从桶盖的进水槽进入固定筒后，经过载物直杆和载物三角台表面生物膜的滤化后从固定筒的出水槽排出，通过在固定筒的壳腔内部设置有补强块，并且补强块两端有D形衔接板与壳腔内壁衔接，同时D形衔接板的内凹处有内填块进行支撑，当固定筒摔落地面时，其壳体中有多组复杂结构的补强板块对固定筒壳体结构进行补强，防止其摔落地面后破裂，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用生物膜固定装置，包括固定筒，所述固定筒的顶端固定连接有桶盖，且桶盖顶端开设有进水槽，所述桶盖底端与固定筒内壁之间固定连接有中轴，所述中轴的轴体表面固定连接有承接台，且承接台的两侧过盈连接有W形支撑台，所述W形支撑台的底端垂直有载物直杆，且载物直杆的外侧固定连接有载物三角台，所述固定筒的底部开设有出水槽。
作为本实用新型的一种优选实施方式，所述固定筒的壳腔内固定连接有补强块，且补强块的两端有D形衔接板与壳腔衔接，所述D形衔接板的板体内部一体成型有内填块。
作为本实用新型的一种优选实施方式，所述W形支撑台的表面开设有漏水孔。
作为本实用新型的一种优选实施方式，所述载物三角台、W形支撑台和承接台在中轴外侧设置为多组。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型一种污水处理用生物膜固定装置，通过在固定筒与桶盖之间的中轴外侧设置有承接台，而承接台的外侧固定有W形支撑台，并且W形支撑台的底端垂直有载物直杆和载物三角台供硝化菌等细菌繁殖形成生物膜复杂结构的W形支撑台、载物直杆和载物三角台与生物膜接触面积较多可以为其提供有效支撑和固定，污水从桶盖的进水槽进入固定筒后，经过载物直杆和载物三角台表面生物膜的滤化后从固定筒的出水槽排出，解决了现有污水处理用生物膜固定装置对生物膜支撑性不佳的问题。
2、本实用新型一种污水处理用生物膜固定装置，通过在固定筒的壳腔内部设置有补强块，并且补强块两端有D形衔接板与壳腔内壁衔接，同时D形衔接板的内凹处有内填块进行支撑，当固定筒摔落地面时，其壳体中有多组复杂结构的补强板块对固定筒壳体结构进行补强，防止其摔落地面后破裂，解决了现有污水处理用生物膜固定装置的壳体结构弱易破裂的问题。
（发明人：李惠林;冯均军;沈勘力;彭杰 ）
