申请日2020.07.01
公开（公告）日2021.03.05
IPC分类号C02F3/28; C02F9/14
摘要
本实用新型公开了一种反硝化微生物自动驯化装置，涉及微生物驯化技术领域，为解决人为误操作导致有机电子供体药剂添加量出现偏差，容易导致有机电子供体药剂无法被微生物及时消耗，会导致出水COD因为投加有机电子供体药剂造成超标，或有机电子供体药剂添加量不足驯化不彻底，污水处理质量不佳，不能满足使用需求的问题。所述工作台的上方设置有反硝化驯化池，且反硝化驯化池与工作台通过螺钉连接，所述反硝化驯化池的一侧设置有进水管，所述进水管的外部设置有第一氧化还原电位计，所述第一氧化还原电位计的一侧设置有第一电磁阀，所述进水管的上方设置有PLC控制柜，所述第一氧化还原电位计和第一电磁阀均与PLC控制柜电性连接。
权利要求书

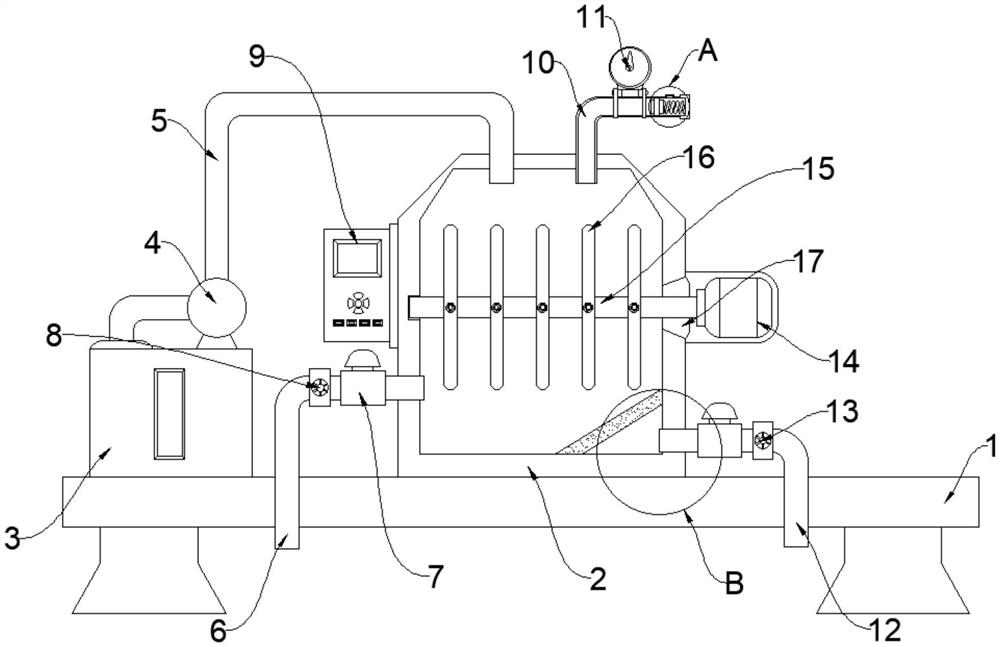

1.一种反硝化微生物自动驯化装置，包括工作台(1)，其特征在于：所述工作台(1)的上方设置有反硝化驯化池(2)，且反硝化驯化池(2)与工作台(1)通过螺钉连接，所述反硝化驯化池(2)的一侧设置有进水管(6)，且进水管(6)的一端延伸至反硝化驯化池(2)的内部，所述进水管(6)的外部设置有第一氧化还原电位计(7)，所述第一氧化还原电位计(7)的一侧设置有第一电磁阀(8)，且第一氧化还原电位计(7)和第一电磁阀(8)均与反硝化驯化池(2)密封连接，所述进水管(6)的上方设置有PLC控制柜(9)，且PLC控制柜(9)与反硝化驯化池(2)通过螺钉连接，所述第一氧化还原电位计(7)和第一电磁阀(8)均与PLC控制柜(9)电性连接。
2.根据权利要求1所述的一种反硝化微生物自动驯化装置，其特征在于：所述反硝化驯化池(2)的另一侧设置有出水管(12)，且出水管(12)的一端延伸至反硝化驯化池(2)的内部，所述出水管(12)的外部设置有第二氧化还原电位计(24)，所述第二氧化还原电位计(24)的一侧设置有第二电磁阀(13)，且第二氧化还原电位计(24)和第二电磁阀(13)均与出水管(12)密封连接，所述出水管(12)的一侧设置有过滤网(23)，且过滤网(23)与反硝化驯化池(2)的内壁通过螺钉连接，所述第二氧化还原电位计(24)和第二电磁阀(13)均与PLC控制柜(9)电性连接。
3.根据权利要求1所述的一种反硝化微生物自动驯化装置，其特征在于：所述工作台(1)的上方设置有药剂箱(3)，且药剂箱(3)与工作台(1)通过螺钉连接，所述药剂箱(3)的上方设置有加药泵(4)，所述加药泵(4)的两端均设置有加药管道(5)，且加药管道(5)的一端分别延伸至反硝化驯化池(2)和药剂箱(3)的内部，所述加药泵(4)与PLC控制柜(9)电性连接。
4.根据权利要求1所述的一种反硝化微生物自动驯化装置，其特征在于：所述反硝化驯化池(2)的上方设置有释气管(10)，且释气管(10)的一端延伸至反硝化驯化池(2)的内部，所述释气管(10)的外部设置有气压表(11)，且气压表(11)与释气管(10)密封连接，所述气压表(11)与PLC控制柜(9)电性连接。
5.根据权利要求4所述的一种反硝化微生物自动驯化装置，其特征在于：所述释气管(10)的一侧设置有密封件(19)，且密封件(19)与释气管(10)密封连接，所述释气管(10)的上方设置有排气孔(22)，且排气孔(22)的一端延伸至释气管(10)的内部，所述释气管(10)的内部设置有活塞头(18)，所述活塞头(18)的外部设置有橡胶密封圈(20)，且橡胶密封圈(20)与分别与释气管(10)和活塞头(18)相贴合，所述活塞头(18)与密封件(19)之间设置有弹簧(21)，且弹簧(21)的两端分别与活塞头(18)和密封件(19)弹性连接。
6.根据权利要求2所述的一种反硝化微生物自动驯化装置，其特征在于：所述出水管(12)的上方设置有电机(14)，且电机(14)与反硝化驯化池(2)通过螺钉连接，所述电机(14)输出端的一侧设置有转轴(15)，且转轴(15)的一端延伸至反硝化驯化池(2)的内部，所述反硝化驯化池(2)的内部设置有搅拌叶(16)，且搅拌叶(16)与转轴(15)通过螺钉连接，所述转轴(15)与反硝化驯化池(2)接触处设置有密封轴承(17)，且密封轴承(17)分别与转轴(15)和反硝化驯化池(2)相贴合，所述电机(14)与PLC控制柜(9)电性连接。
说明书
一种反硝化微生物自动驯化装置
技术领域
本实用新型涉及微生物驯化技术领域，具体为一种反硝化微生物自动驯化装置。
背景技术
反硝化应用于污水处理，通过反硝化微生物作用将污水中的硝基氮转化为氮气，实现降低污水中总氮浓度的功能。微生物驯化就是驯化微生物的行为。在细菌培养基中循序渐进的加入靶向环境的材料或基质，让细菌逐渐适应并依赖靶向环境的材料或基质，从而达到改善或改变环境中的有效成分。反硝化微生物驯化过程主要涉及控制内容包括：水质监测、反硝化深床滤池过滤周期参数调整、气水反冲参数调整、气体释放参数调整和有机电子供体药剂微生物驯化投加控制。
目前，对微生物进行反硝化驯化时，需要向反硝化深床滤池中添加有机电子供体药剂，人为误操作导致有机电子供体药剂添加量出现偏差，容易导致有机电子供体药剂无法被微生物及时消耗，会导致出水COD因为投加有机电子供体药剂造成超标，或有机电子供体药剂添加量不足驯化不彻底，污水处理质量不佳，不能满足使用需求。因此市场上急需一种反硝化微生物自动驯化装置来解决这人些问题。
实用新型内容
本实用新型的目的在于提供一种反硝化微生物自动驯化装置，以解决上述背景技术中提出人为误操作导致有机电子供体药剂添加量出现偏差，容易导致有机电子供体药剂无法被微生物及时消耗，会导致出水COD因为投加有机电子供体药剂造成超标，或有机电子供体药剂添加量不足驯化不彻底，污水处理质量不佳，不能满足使用需求的问题。
为实现上述目的，本实用新型提供如下技术方案：一种反硝化微生物自动驯化装置，包括工作台，所述工作台的上方设置有反硝化驯化池，且反硝化驯化池与工作台通过螺钉连接，所述反硝化驯化池的一侧设置有进水管，且进水管的一端延伸至反硝化驯化池的内部，所述进水管的外部设置有第一氧化还原电位计，所述第一氧化还原电位计的一侧设置有第一电磁阀，且第一氧化还原电位计和第一电磁阀均与反硝化驯化池密封连接，所述进水管的上方设置有PLC控制柜，且PLC控制柜与反硝化驯化池通过螺钉连接，所述第一氧化还原电位计和第一电磁阀均与PLC控制柜电性连接。
优选的，所述反硝化驯化池的另一侧设置有出水管，且出水管的一端延伸至反硝化驯化池的内部，所述出水管的外部设置有第二氧化还原电位计，所述第二氧化还原电位计的一侧设置有第二电磁阀，且第二氧化还原电位计和第二电磁阀均与出水管密封连接，所述出水管的一侧设置有过滤网，且过滤网与反硝化驯化池的内壁通过螺钉连接，所述第二氧化还原电位计和第二电磁阀均与PLC控制柜电性连接。
优选的，所述工作台的上方设置有药剂箱，且药剂箱与工作台通过螺钉连接，所述药剂箱的上方设置有加药泵，所述加药泵的两端均设置有加药管道，且加药管道的一端分别延伸至反硝化驯化池和药剂箱的内部，所述加药泵与PLC控制柜电性连接。
优选的，所述反硝化驯化池的上方设置有释气管，且释气管的一端延伸至反硝化驯化池的内部，所述释气管的外部设置有气压表，且气压表与释气管密封连接，所述气压表与PLC控制柜电性连接。
优选的，所述释气管的一侧设置有密封件，且密封件与释气管密封连接，所述释气管的上方设置有排气孔，且排气孔的一端延伸至释气管的内部，所述释气管的内部设置有活塞头，所述活塞头的外部设置有橡胶密封圈，且橡胶密封圈与分别与释气管和活塞头相贴合，所述活塞头与密封件之间设置有弹簧，且弹簧的两端分别与活塞头和密封件弹性连接。
优选的，所述出水管的上方设置有电机，且电机与反硝化驯化池通过螺钉连接，所述电机输出端的一侧设置有转轴，且转轴的一端延伸至反硝化驯化池的内部，所述反硝化驯化池的内部设置有搅拌叶，且搅拌叶与转轴通过螺钉连接，所述转轴与反硝化驯化池接触处设置有密封轴承，且密封轴承分别与转轴和反硝化驯化池相贴合，所述电机与PLC控制柜电性连接。
与现有技术相比，本实用新型的有益效果是：
1.该实用新型装置通过加药泵、第一氧化还原电位计和PLC控制柜的设置，借助PLC控制柜将第一氧化还原电位计坚持数据进行处理，从而计量出有机电子供体药剂投加量，从而开启加药泵将有机电子供体药剂加入到反硝化驯化池中与水体进行反应。解决了可以根据反硝化驯化池内部水体投加适量的药剂，从而实现自动驯化，节省大量人力和物力，减少误操作的问题。
2.该实用新型装置通过过滤网和第二氧化还原电位计的设置，借助第二氧化还原电位计可以检测驯化后水体的质量，而滤网则能将反硝化驯化池中的水体过滤，将驯化的杂质剔除。解决了可以提高了水体的纯净度并对排出的水体质量进行检测的问题。
3.该实用新型装置通过气压表、弹簧和排气孔的设置，借助气压表可以检测出反硝化驯化池内部的气压大小，当内部气压过大时就会挤压活塞头，带动活塞头右滑，当活塞头处于排气孔右侧时，内部的气体就会从排气孔排泄出去，而内部气压稳定时，在弹簧的作用下就会将活塞头复原。解决了可以将内部过量的气压排泄出去的问题。
（发明人：钟民军;侯中山;霍祥明;陈铎;郑杰）
