申请日2020.11.18
公开（公告）日2021.03.02
IPC分类号B01D29/03; B01D29/78; B01D29/94
摘要
本发明公开了一种制糖原材料循环清洗排污装置，包括清洗箱以及设置于所述清洗箱中的甜菜清洗腔，所述甜菜清洗腔中转动设有清洗筒，所述甜菜清洗腔右侧设有排料口，所述排料口内固定设有环形伸缩门，所述环形伸缩门能将所述甜菜清洗腔封闭防止内部液体的流失，本发明能持续对甜菜进行清洗，将清洗的残渣泥垢与菜叶渣排入清理池中，本发明设有多个过滤网，能在清理池中将菜叶渣与泥沙集中的同时将水排出，并且本发明能将排出的水过滤泥沙后重复使用，节约大量水资源，本发明还能将清洗甜菜腔内的过滤网孔径上的残渣菜叶进行去除，防止菜叶渣堵住孔径导致过滤效果低下的情况，同时本发明实现了处理过程自动化，大大提高了处理效率，节省了劳动力。
权利要求书
1.一种制糖原材料循环清洗排污装置，包括清洗箱以及设置于所述清洗箱中的甜菜清洗腔，其特征在于：所述甜菜清洗腔中转动设有清洗筒，所述甜菜清洗腔右侧设有排料口，所述排料口内固定设有环形伸缩门，所述环形伸缩门能将所述甜菜清洗腔封闭防止内部液体的流失，所述甜菜清洗腔左侧上下对称固定设有大孔径过滤网，所述大孔径过滤网上均固定设有多个渣料过滤孔，所述渣料过滤孔均有序排列成多排，每排所述渣料过滤孔内均转动设有转动拨动轴，每个所述转动拨动轴上均固定设有拨动片，所述拨动片的数量与所述渣料过滤孔相同，且是拨动片处于所述渣料过滤孔中心，每个所述转动拨动轴间均通过联动皮带轮传动连接，所述大孔径过滤网上均固定设有固定板，所述固定板末端上均固定设有支架，所述支架上均转动设有啮合轴，所述啮合轴与最近的所述转动拨动轴间通过传动皮带轮传动连接，所述啮合轴上均固定设有啮合齿轮，所述大孔径过滤网左端固定设有转动合叶，所述转动合叶上固定设有上下对称的转动板，所述转动板均能沿所述转动合叶相对转动，所述转动板内均固定设有运动槽，所述运动槽内均固定设有N级磁铁，所述甜菜清洗腔左侧设有废渣腔，所述废渣腔也处于所述清洗箱内，所述转动合叶、所述转动板处于所述废渣腔中，所述废渣腔内放置有上下对称的小孔径过滤网，所述小孔径过滤网仅能允许水通过，所述小孔径过滤网均处于所述大孔径过滤网左侧，所述小孔径过滤网上均固定设有S级磁铁，所述小孔径过滤网、所述S级磁铁均能运动至所述运动槽内，所述S级磁铁能与所述N级磁铁紧密吸紧，所述小孔径过滤网末端内均设有螺纹槽，所述螺纹槽内设有内螺纹槽，下方的所述小孔径过滤网末端上固定设有啮合齿，所述啮合齿中心设有通孔并与所述螺纹槽大小相同，所述清洗箱外圈设有环状齿条，所述环状齿条能沿所述清洗箱中心转动，所述环状齿条上下对称设有通过孔，所述通过孔均处于所述小孔径过滤网的延长线上，所述通过孔内均能伸进推动伸缩杆，所述推动伸缩杆上固定设有啮合电机，所述啮合电机上转动设有啮合转动杆，所述啮合转动杆上固定连接有啮合块，所述啮合块会随着所述啮合转动杆转动而转动，所述啮合块外圈设有外螺纹，所述啮合块与啮合转动杆一同转动时能与所述螺纹槽的内螺纹啮合并固定，所述废渣腔外圈上下对称固定设有通水过滤网，所述通水过滤网均与排水管固定连接，所述排水管能将通过通水过滤网的水进行收集，所述排水管内均固定设有过滤装置，所述排水管中均固定设有抽水泵，所述排水管上方前方均与储水箱固定连通，所述储水箱上均固定设有重复管，所述重复管均与所述甜菜清洗腔内部相通，所述重复管内均固定设有排水泵，所述废渣腔内固定设有上下对称的电动滑轨，所述电动滑轨内的滑块均与挡水板固定连接，所述挡水板能沿所述电动滑轨前后滑动，所述废渣腔左侧设有排渣口，所述清洗箱左侧固定设有直形伸缩门，所述直形伸缩门伸长后能将所述废渣腔封闭。
2.根据权利要求 1 所述的一种制糖原材料循环清洗排污装置，其特征在于：所述转动板能带动所述小孔径过滤网沿所述转动合叶相对转动将菜叶渣与污泥缩至小口处进行排放，在所述小孔径过滤网转动的同时所述啮合齿能与所述环状齿条啮合带动所述环状齿条转动。
3.根据权利要求 1 所述的一种制糖原材料循环清洗排污装置，其特征在于：所述环状齿条与所述啮合齿轮啮合传动，当所述环状齿条被带动转动时所述啮合齿轮被带动转动，通过所述传动皮带轮、所述联动皮带轮的传动能使每个所述转动拨动轴在所述渣料过滤孔内转动，使得所述拨动片对堵住所述渣料过滤孔的菜叶渣等杂物进行拨弄导出，防止所述渣料过滤孔被堵塞造成污水无法排出。
4.根据权利要求 1 所述的一种制糖原材料循环清洗排污装置，其特征在于：所述通水过滤网、所述排水管、所述过滤装置、所述抽水泵、所述储水箱、所述重复管、所述排水泵组成的系统能将污泥水过滤成清水后进行重复利用，大大节约了水资源，并且所述储水箱能在所述甜菜清洗腔内清洗完成后进行储水，使得清洗好的甜菜能被取出并且不会造成水资源的浪费。
5.根据权利要求 1 所述的一种制糖原材料循环清洗排污装置，其特征在于：在所述小孔径过滤网相对运动至最小夹角距离后，所述电动滑轨能启动带动所述挡水板向后运动将所述废渣腔上下部分进行分隔，防止对菜叶渣与污泥进行去除时的水流失。
说明书
一种制糖原材料循环清洗排污装置
技术领域
本发明涉及一种制糖原材料循环清洗排污装置，主要涉及工业污水处理技术领域。
背景技术
在工业制糖时的原料都是使用甜菜或是甘蔗，使用甜菜制糖时的第一个工序就是将甜菜进行清洗除杂，洗涤完甜菜的水中含有大量泥沙、甜菜叶与碎菜根等有机物，现阶段的处理都是将洗涤后的水送至混凝土池中进行自然沉降，然后将沉降后的污水再进行处理，不仅步骤复杂并且运行成本较高，且极易出现泥沙沉积现象，对后续清理沉淀池难度大，清理时间长，极易出现二次污染破坏环境，针对上述缺点，本发明进行了改进。
发明内容
本发明要解决的技术问题是提供一种制糖原材料循环清洗排污装置，克服了上述的问题。
本发明是通过以下技术方案来实现的。

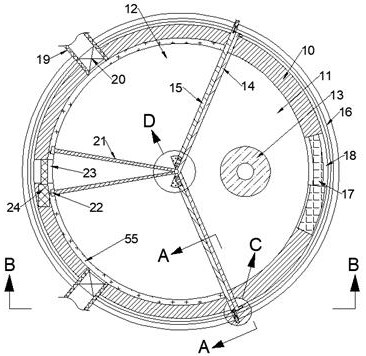

本发明的一种制糖原材料循环清洗排污装置，包括清洗箱以及设置于所述清洗箱中的甜菜清洗腔，所述甜菜清洗腔中转动设有清洗筒，所述甜菜清洗腔右侧设有排料口，所述排料口内固定设有环形伸缩门，所述环形伸缩门能将所述甜菜清洗腔封闭防止内部液体的流失，所述甜菜清洗腔左侧上下对称固定设有大孔径过滤网，所述大孔径过滤网上均固定设有多个渣料过滤孔，所述渣料过滤孔均有序排列成多排，每排所述渣料过滤孔内均转动设有转动拨动轴，每个所述转动拨动轴上均固定设有拨动片，所述拨动片的数量与所述渣料过滤孔相同，且是拨动片处于所述渣料过滤孔中心，每个所述转动拨动轴间均通过联动皮带轮传动连接，所述大孔径过滤网上均固定设有固定板，所述固定板末端上均固定设有支架，所述支架上均转动设有啮合轴，所述啮合轴与最近的所述转动拨动轴间通过传动皮带轮传动连接，所述啮合轴上均固定设有啮合齿轮，所述大孔径过滤网左端固定设有转动合叶，所述转动合叶上固定设有上下对称的转动板，所述转动板均能沿所述转动合叶相对转动，所述转动板内均固定设有运动槽，所述运动槽内均固定设有N级磁铁，所述甜菜清洗腔左侧设有废渣腔，所述废渣腔也处于所述清洗箱内，所述转动合叶、所述转动板处于所述废渣腔中，所述废渣腔内放置有上下对称的小孔径过滤网，所述小孔径过滤网仅能允许水通过，所述小孔径过滤网均处于所述大孔径过滤网左侧，所述小孔径过滤网上均固定设有S级磁铁，所述小孔径过滤网、所述S级磁铁均能运动至所述运动槽内，所述S级磁铁能与所述N级磁铁紧密吸紧，所述小孔径过滤网末端内均设有螺纹槽，所述螺纹槽内设有内螺纹槽，下方的所述小孔径过滤网末端上固定设有啮合齿，所述啮合齿中心设有通孔并与所述螺纹槽大小相同，所述清洗箱外圈设有环状齿条，所述环状齿条能沿所述清洗箱中心转动，所述环状齿条上下对称设有通过孔，所述通过孔均处于所述小孔径过滤网的延长线上，所述通过孔内均能伸进推动伸缩杆，所述推动伸缩杆上固定设有啮合电机，所述啮合电机上转动设有啮合转动杆，所述啮合转动杆上固定连接有啮合块，所述啮合块会随着所述啮合转动杆转动而转动，所述啮合块外圈设有外螺纹，所述啮合块与啮合转动杆一同转动时能与所述螺纹槽的内螺纹啮合并固定，所述废渣腔外圈上下对称固定设有通水过滤网，所述通水过滤网均与排水管固定连接，所述排水管能将通过通水过滤网的水进行收集，所述排水管内均固定设有过滤装置，所述排水管中均固定设有抽水泵，所述排水管上方前方均与储水箱固定连通，所述储水箱上均固定设有重复管，所述重复管均与所述甜菜清洗腔内部相通，所述重复管内均固定设有排水泵，所述废渣腔内固定设有上下对称的电动滑轨，所述电动滑轨内的滑块均与挡水板固定连接，所述挡水板能沿所述电动滑轨前后滑动，所述废渣腔左侧设有排渣口，所述清洗箱左侧固定设有直形伸缩门，所述直形伸缩门伸长后能将所述废渣腔封闭。
进一步地，所述转动板能带动所述小孔径过滤网沿所述转动合叶相对转动将菜叶渣与污泥缩至小口处进行排放，在所述小孔径过滤网转动的同时所述啮合齿能与所述环状齿条啮合带动所述环状齿条转动。
进一步地，所述环状齿条与所述啮合齿轮啮合传动，当所述环状齿条被带动转动时所述啮合齿轮被带动转动，通过所述传动皮带轮、所述联动皮带轮的传动能使每个所述转动拨动轴在所述渣料过滤孔内转动，使得所述拨动片对堵住所述渣料过滤孔的菜叶渣等杂物进行拨弄导出，防止所述渣料过滤孔被堵塞造成污水无法排出。
进一步地，所述通水过滤网、所述排水管、所述过滤装置、所述抽水泵、所述储水箱、所述重复管、所述排水泵组成的系统能将污泥水过滤成清水后进行重复利用，大大节约了水资源，并且所述储水箱能在所述甜菜清洗腔内清洗完成后进行储水，使得清洗好的甜菜能被取出并且不会造成水资源的浪费。
进一步地，在所述小孔径过滤网相对运动至最小夹角距离后，所述电动滑轨能启动带动所述挡水板向后运动将所述废渣腔上下部分进行分隔，防止对菜叶渣与污泥进行去除时的水流失。
本发明的有益效果 ：本发明能持续对甜菜进行清洗，将清洗的残渣泥垢与菜叶渣排入清理池中，本发明设有多个过滤网，能在清理池中将菜叶渣与泥沙集中的同时将水排出，并且本发明能将排出的水过滤泥沙后重复使用，节约大量水资源，本发明还能将清洗甜菜腔内的过滤网孔径上的残渣菜叶进行去除，防止菜叶渣堵住孔径导致过滤效果低下的情况，同时本发明实现了处理过程自动化，大大提高了处理效率，节省了劳动力。
（发明人：李洁）
