申请日2021.03.04
公开日期2021.11.02
IPC分类C02F11/121
摘要
本实用新型公开了一种污水处理用污泥清除装置，包括箱体，所述箱体的两侧均固定连接有支架，所述支架的表面活动安装有电机，所述支架的表面位于电机的内侧活动连接有固定架，所述固定架的内侧固定连接有齿轮，所述箱体的两侧活动连接有齿板。本实用新型人们通过隔板将带有污泥的污水排入箱体的内部，通过过滤槽将带有污泥的污水进行收集后，通过PLC控制器启动电机工作，使得电机带动定位块工作，通过定位块带动凹槽进行工作，使得凹槽带动固定架偏移，通过固定架带动齿轮工作，解决了现有的污水在进行处理的过程中，无法对水里的污泥进行清理，导致长时间沉淀在底部后造成堵塞，影响排水的速度且导致污水处理效果降低的问题。
权利要求

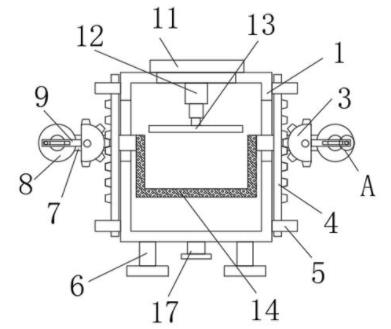

1.一种污水处理用污泥清除装置，包括箱体（1），其特征在于：所述箱体（1）的两侧均固定连接有支架（7），所述支架（7）的表面活动安装有电机（8），所述支架（7）的表面位于电机（8）的内侧活动连接有固定架（9），所述固定架（9）的内侧固定连接有齿轮（3），所述箱体（1）的两侧活动连接有齿板（4），所述齿轮（3）的表面和齿板（4）的表面呈啮合连接，所述齿板（4）的内侧固定连接有过滤槽（14），所述箱体（1）的内腔顶部固定安装有电动推杆（12），所述电动推杆（12）的底部固定连接有固定板（13），所述电机（8）的输出端固定连接有定位块（16），所述定位块（16）的表面和固定架（9）的内腔呈活动连接。
2.根据权利要求1所述的一种污水处理用污泥清除装置，其特征在于：所述固定架（9）的内侧开设有凹槽（15），所述定位块（16）的表面和凹槽（15）的表面呈滑动连接。
3.根据权利要求1所述的一种污水处理用污泥清除装置，其特征在于：所述箱体（1）的顶部通过合页活动连接有隔板（11），所述箱体（1）的正面固定连接有PLC控制器（10），所述箱体（1）的表面位于PLC控制器（10）的右侧固定连接有观察窗（2）。
4.根据权利要求1所述的一种污水处理用污泥清除装置，其特征在于：所述箱体（1）的两侧均固定连接有限位块（5），所述齿板（4）的表面滑动连接于限位块（5）的内腔中。
5.根据权利要求1所述的一种污水处理用污泥清除装置，其特征在于：所述箱体（1）的底部中端固定连接有排水口（17），所述箱体（1）的底部四周均固定连接有支撑腿（6）。
说明书
一种污水处理用污泥清除装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用污泥清除装置。
背景技术
污水是指受一定污染的来自生活和生产的排出水，丧失了原来使用功能的水简称为污水，主要是生活上使用后的水，其含有有机物较多，处理较易，现有的污水在进行处理的过程中，无法对水里的污泥进行清理，导致长时间沉淀在底部后造成堵塞，影响排水的速度且导致污水处理效果降低，为此，我们提出一种污水处理用污泥清除装置。
实用新型内容
针对现有技术的不足，本实用新型提供一种污水处理用污泥清除装置，具备污泥处理的优点，解决了现有的污水在进行处理的过程中，无法对水里的污泥进行清理，导致长时间沉淀在底部后造成堵塞，影响排水的速度且导致污水处理效果降低的问题。
本实用新型的一种污水处理用污泥清除装置，包括箱体，所述箱体的两侧均固定连接有支架，所述支架的表面活动安装有电机，所述支架的表面位于电机的内侧活动连接有固定架，所述固定架的内侧固定连接有齿轮，所述箱体的两侧活动连接有齿板，所述齿轮的表面和齿板的表面呈啮合连接，所述齿板的内侧固定连接有过滤槽，所述箱体的内腔顶部固定安装有电动推杆，所述电动推杆的底部固定连接有固定板，所述电机的输出端固定连接有定位块，所述定位块的表面和固定架的内腔呈活动连接。
本实用新型的一种污水处理用污泥清除装置，其中所述固定架的内侧开设有凹槽，所述定位块的表面和凹槽的表面呈滑动连接，通过凹槽的设置，对定位块的表面进行限位，提高定位块工作的稳定性，避免脱离固定架的内腔中。
本实用新型的一种污水处理用污泥清除装置，其中所述箱体的顶部通过合页活动连接有隔板，所述箱体的正面固定连接有PLC控制器，所述箱体的表面位于PLC控制器的右侧固定连接有观察窗，通过隔板的设置，方便将污水进行排放以及污泥的取出，通过观察窗的设置，可以观察箱体内部工作的正常情况，避免发生意外。
本实用新型的一种污水处理用污泥清除装置，其中所述箱体的两侧均固定连接有限位块，所述齿板的表面滑动连接于限位块的内腔中，通过限位块的设置，对齿板的表面进行限位，避免齿板在工作的过程中发生晃动，造成不稳的现象。
本实用新型的一种污水处理用污泥清除装置，其中所述箱体的底部中端固定连接有排水口，所述箱体的底部四周均固定连接有支撑腿，通过排水口的设置，可将没有污泥的污水排放至下一道处理工序中，提高工作的效率，通过支撑腿的设置，对箱体的底部进行支撑，避免在工作的过程中发生抖动。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型人们通过隔板将带有污泥的污水排入箱体的内部，通过过滤槽将带有污泥的污水进行收集后，通过PLC控制器启动电机工作，使得电机带动定位块工作，通过定位块带动凹槽进行工作，使得凹槽带动固定架偏移，通过固定架带动齿轮工作，使得齿轮带动齿板工作，使得齿板带动过滤槽移动，通过过滤槽向上移动后，再由PLC控制器控制电动推杆进行工作，通过电动推杆带动固定板进行工作，再由固定板和过滤槽的配合将污泥中的水进行挤压，使得箱体的底部蓄积更多的水，通过排水口将水排放后，再由隔板的开启将污泥清理掉，达到了污泥清理的效果，解决了现有的污水在进行处理的过程中，无法对水里的污泥进行清理，导致长时间沉淀在底部后造成堵塞，影响排水的速度且导致污水处理效果降低的问题。
2、本实用新型通过凹槽的设置，对定位块的表面进行限位，提高定位块工作的稳定性，避免脱离固定架的内腔中。
3、本实用新型通过隔板的设置，方便将污水进行排放以及污泥的取出，通过观察窗的设置，可以观察箱体内部工作的正常情况，避免发生意外。
4、本实用新型通过限位块的设置，对齿板的表面进行限位，避免齿板在工作的过程中发生晃动，造成不稳的现象，通过排水口的设置，可将没有污泥的污水排放至下一道处理工序中，提高工作的效率，通过支撑腿的设置，对箱体的底部进行支撑，避免在工作的过程中发生抖动。
