申请日 20200209
公开（公告）日 20210205
IPC分类号 C02F9/14; C02F11/04; B01D53/04; B01D53/74
摘要
一种传染病医院的污水处理装置，所述装置是由污水处理系统、剩余污泥处理系统、废气处理系统组成；所述污水处理系统由臭氧预消毒池、化粪池、格栅、调节池、A3O+MBR池、深度消毒池依次串联组成；所述的剩余污泥处理装置由贮泥消毒池、密闭式离心脱水机、污泥焚烧设备组成；所述废气处理系统由活性炭装置、紫外线消毒装置组成；经过本实用新型处理后，出水水质标准优于《医疗机构水污染物排放标准GB18466‑2016》表1和《污水综合排放标准》(GB8978‑1996)一级标准要求，废气和剩余危废污泥处理标准优于《医疗机构水污染物排放标准GB18466‑2016》表3和表4要求，优于《疫源地消毒总则》要求，期间不会发生因剩余污泥、气溶胶、栅渣等污水调试运行造成的环境人员传染。
权利要求书
1.一种传染病医院的污水处理装置，所述装置是由污水处理系统、剩余污泥处理系统、废气处理系统组成；其特征是所述污水处理系统由臭氧预消毒池、化粪池、格栅、调节池、A3O+MBR池、深度消毒池依次串联组成；所述的剩余污泥处理装置由贮泥消毒池、密闭式离心脱水机、污泥焚烧设备组成；所述废气处理系统由活性炭装置、紫外线消毒装置组成；所述调节池内设有污水提升泵，并通过提升管道与A3O+MBR池的进水端相连通；所述A3O+MBR池由预缺氧单元、厌氧单元、缺氧单元、好氧MBR单元串联组成，通过污泥回流泵和污泥回流管道将所述好氧MBR单元内污泥回流至预缺氧单元，通过硝化液回流泵和硝化液回流管道将所述好氧MBR单元内硝化液回流至缺氧单元，好氧MBR单元内设有剩余污泥排放系统；所述深度消毒池为折流式接触消毒池，本体为臭氧消毒池或二氧化氯消毒池或次氯酸钠消毒池；所述的污水处理装置全部采用全封闭式结构和全流程除臭、消毒结构；所述的臭氧预消毒池由臭氧接触氧化单元、臭氧反应单元组成。
2.根据权利要求1所述的一种传染病医院的污水处理装置，其特征在于：所述的污水处理装置均封闭运行，各池上端均设有观察口。
3.根据权利要求1所述的一种传染病医院的污水处理装置，其特征在于：在各污水处理装置的上部均设置有排气管，并分别与排气主管道相连通，排气主管道末端依次设置有活性炭装置、紫外线消毒装置。
4.根据权利要求1所述的一种传染病医院的污水处理装置，其特征在于：所述格栅为粉碎性格栅。
5.根据权利要求4所述的一种传染病医院的污水处理装置，其特征在于：所述粉碎性格栅放置调节池进口处。
6.根据权利要求1所述的一种传染病医院的污水处理装置，其特征在于：所述密闭式离心脱水机的滤液排入臭氧预消毒池的臭氧接触氧化单元内。
7.根据权利要求1所述的一种传染病医院的污水处理装置，其特征在于：所述剩余污泥排放系统出口与贮泥消毒池相连接。
8.根据权利要求1所述的一种传染病医院的污水处理装置，其特征在于：所述贮泥消毒池设有石灰或漂白粉消毒加药装置。
9.根据权利要求1所述的一种传染病医院的污水处理装置，其特征在于：臭氧预消毒池设有臭氧投加系统，所述的调节池为一体化提升泵站，所述的A3O+MBR池内MBR膜为超滤膜。
说明书
一种传染病医院的污水处理装置
技术领域
本实用新型属于水污染治理技术领域，具体涉及一种传染病医院的污水处理装置。
背景技术
近年来，世界上一些国家发生霍乱和病毒疫情，如：埃博拉病毒、非典SARS 病毒、甲型H1N1流感、新型冠状病毒(2019-nCoV核酸)、禽流感病毒、埃博拉病毒、中东呼吸终合症病毒等，传染暴发面积之广，死亡人数之多，为有史以来所罕见。医院污水中含一些特殊的污染物，如药物、消毒剂、诊断用剂、洗涤剂以及大量的病源性微生物、寄生虫及病毒等，同工业和生活污水相比，污染力更强，如将含有病源微生物的医院污水不经处理或处理不达标任其排放，必然会对周围环境及地面水源、河流、湖泊造成污染，引起交叉病毒感染，对人民群众的身体健康，造成严重危害。现有传统污水处理技术未充分考虑医院各医疗部门污水排放的差异性，且一些污水净化工艺仍面临灭菌不彻底、污染物残留等问题。
在某些新型冠状病毒感染的肺炎确诊患者的粪便中检测出2019-nCoV核酸 (新型冠状病毒)阳性，表面了粪便中有活病毒存在；淘大花园SARS病毒快速扩散的真相是排污系统和环境中的病毒污染(粪便病毒和气溶胶过程病毒传染) 所导致的SARS传播；令人闻之色变的埃博拉病毒属于呼吸道飞沫传染；2020 年卫生防疫专家强调，目前可以确定的新型冠状病毒感染的肺炎传播途径主要为直接传播、气溶胶传播和接触传播，气溶胶传播是指飞沫混合在空气中，形成气溶胶，吸入后导致感染，传统医疗污水处理并未考虑粪便、污水在跌落、曝气过程中产生的气溶胶传播途径。传染传染病医院的污水处理存在如下问题：(1)以往并未考虑解决粪便、栅渣、剩余污泥、气溶胶病毒传染等处理途径的问题，给运营人员、周围环境人员带来严重的传染风险，导致污水处理工艺技术和装置不合理，不能满足现状要求；(2)现有预处理技术(如二氧化氯、次氯酸钠等)会对后续生化作用起到严重抑制作用，导致化粪池或二级生物系统产品营销，易造成设备腐蚀，生化污泥、生物膜难以培养和运行。若仍将这些处理不彻底，处理工艺及装置考虑不周全或未达标的医疗污水对外排放，极易造成公共卫生事件，造成的社会影响是非常恶劣的。因此，急需开发一种传染病医院的污水处理装置，以解决目前遇到关键难题。
实用新型内容
本实用新型的目的在于解决上述问题，提供一种传染病医院的污水处理装置，以突破目前遇到的难题。
为实现上述目的，本实用新型采用了以下技术方案：
一种传染病医院的污水处理装置，所述装置是由污水处理系统、剩余污泥处理系统、废气处理系统组成；其特征是所述污水处理系统由臭氧预消毒池、化粪池、格栅、调节池、A3O+MBR池、深度消毒池依次串联组成；所述的剩余污泥处理装置由贮泥消毒池、密闭式离心脱水机、污泥焚烧设备组成；所述废气处理系统由活性炭装置、紫外线消毒装置组成；所述调节池内设有污水提升泵，并通过提升管道与A3O+MBR池的进水端相连通；所述A3O+MBR池由预缺氧单元、厌氧单元、缺氧单元、好氧MBR单元串联组成，通过污泥回流泵和污泥回流管道将所述好氧MBR单元内污泥回流至预缺氧单元，通过硝化液回流泵和硝化液回流管道将所述好氧MBR单元内硝化液回流至缺氧单元，好氧MBR单元内设有剩余污泥排放系统；所述深度消毒池为折流式接触消毒池，本体为臭氧消毒池或二氧化氯消毒池或次氯酸钠消毒池；所述的污水处理装置全部采用全封闭式结构和全流程除臭、消毒结构；所述的臭氧预消毒池由臭氧接触氧化单元、臭氧反应单元组成。
所述的污水处理装置均封闭运行，各池上端均设有观察口。
在各污水处理装置的上部均设置有排气管，并分别与排气主管道相连通，排气主管道末端依次设置有活性炭装置、紫外线消毒装置。
所述格栅为粉碎性格栅。
所述粉碎性格栅放置调节池进口处。
所述密闭式离心脱水机的滤液排入臭氧预消毒池的臭氧接触氧化单元内。
所述剩余污泥排放系统出口与贮泥消毒池相连接。
所述贮泥消毒池设有石灰或漂白粉消毒加药装置。
臭氧预消毒池设有臭氧投加系统。
所述的调节池为一体化提升泵站。
所述的A3O+MBR池内MBR膜为超滤膜。

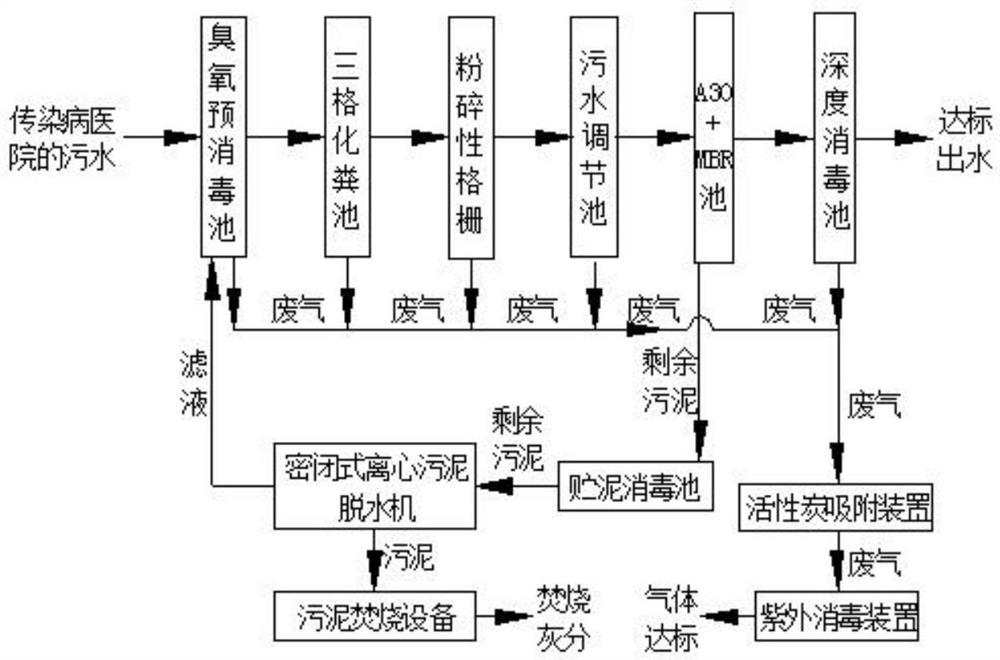

传染病医院的污水处理装置的污水处理装置处理步骤如下：
(1)臭氧预消毒池：在臭氧接触氧化单元，臭氧投加系统投加的臭氧与传染病医院的污水、粪便进行充分接触和并发生氧化还原消毒反应；在臭氧反应单元，利用剩余溶解的臭氧及羟基自由基进行消毒反应，并将剩余臭氧及羟基自由基消耗去除，防止残留臭氧及羟基自由基抑制并影响后续二级生化处理工艺的微生物驯化培养；通过臭氧预消毒池的两级反应单元，将污水和粪便中的细菌、病毒消灭，防止污水处理过程中病毒通过粪便、栅渣及气溶胶过程途径进行传染；臭氧预消毒池处理后进入下一级化粪池进行处理；
(2)化粪池：经化粪池三级处理，拦截比重较大的颗粒和较轻漂浮在上面的物体，经过逐级发酵、氧化还原分解，细菌、病毒、寄生虫及卵等逐渐死亡，并将粪便发酵分解，以降低后续A3O+MBR池处理负荷；化粪池处理后进入下一级粉碎性格栅进行处理；
(3)粉碎性格栅：通过粉碎性格栅将来水中的纸巾、布片、纤维状物等杂物进行破碎分解，保证后续处理系统的正常运行，防止发生堵塞问题，同时避免传统自动格栅带来的含病毒栅渣问题，避免了运行过程的病菌传染；粉碎性格栅处理后进入下一级调节池；
(4)调节池、A3O+MBR池：调节池收集粉碎性格栅出水，通过提升泵和提升管道将调节池内废水提升至A3O+MBR池的预缺氧单元进水端；预缺氧单元 HRT0.2～1.0h，污泥回流比30～100％，将回流污泥中的硝酸盐去除，提高厌氧池释磷效率；厌氧单元HRT0.5～1.0h，进行释磷反应；缺氧单元HRT2～5.0h，硝化液回流比100～250％，将回流硝化液中的硝酸盐去除，实现总氮去除目的；好氧 MBR单元HRT3.0～10.0h，剩余污泥排泥周期2～10min/2h，DO1.5mg/L以上，进行好氧除碳、硝化、同步硝化反硝化、好氧吸磷反应，MBR超滤膜作为拦截病原微生物和污泥的物理屏障，实现去除大部分的包括微生物和附着于微生物宿主体内病毒，同时实现泥水分离；剩余污泥排放至贮泥消毒池；MBR超滤膜出水进入深度消毒池；
(5)深度消毒池：折流式接触消毒池HRT不低于1.5h，利用投加的臭氧或二氧化氯或次氯酸钠药剂，将穿透MBR超滤膜的剩余病原微生物进行深度杀灭，并进一步提高污水的去除效果，深度消毒后进行达标排放；
(6)所述的A3O+MBR池的超滤膜清洗采用在线次氯酸钠或单过硫酸钾进行浸泡清洗；
(7)所述的污水处理装置均封闭运行，防止病毒通过气溶胶过程进行传染，收集的废气通过活性炭装置+紫外线消毒装置组合处理工艺进行灭菌、消毒、除臭处理；
(8)所述的剩余污泥排放至贮泥消毒池，通过石灰或漂白粉进行污泥杀菌消毒，将病原微生物灭活；灭菌后的污泥进入密闭式离心脱水机进行深度脱水，防止危废污泥及气溶胶进行病原菌传播；密闭式离心脱水机的脱水滤液进入原水前段的臭氧接触氧化单元，脱水后的污泥进行密闭包装，并通过焚烧设备进行焚烧处理，实现彻底消除病原菌体污泥的危废物。
经过实用新型处理后，出水水质标准优于《医疗机构水污染物排放标准 GB18466-2016》表1和《污水综合排放标准》(GB 8978-1996)一级标准要求，废气和剩余危废污泥处理标准优于《医疗机构水污染物排放标准GB18466-2016》表3和表4要求，且优于《疫源地消毒总则》要求，期间不会发生因剩余污泥、气溶胶、栅渣等污水调试运行造成的环境人员传染。 （发明人：华敏;黄文雪 ）
